Solicitar informaciónConsola Digital de Audio para Radio y Televisión

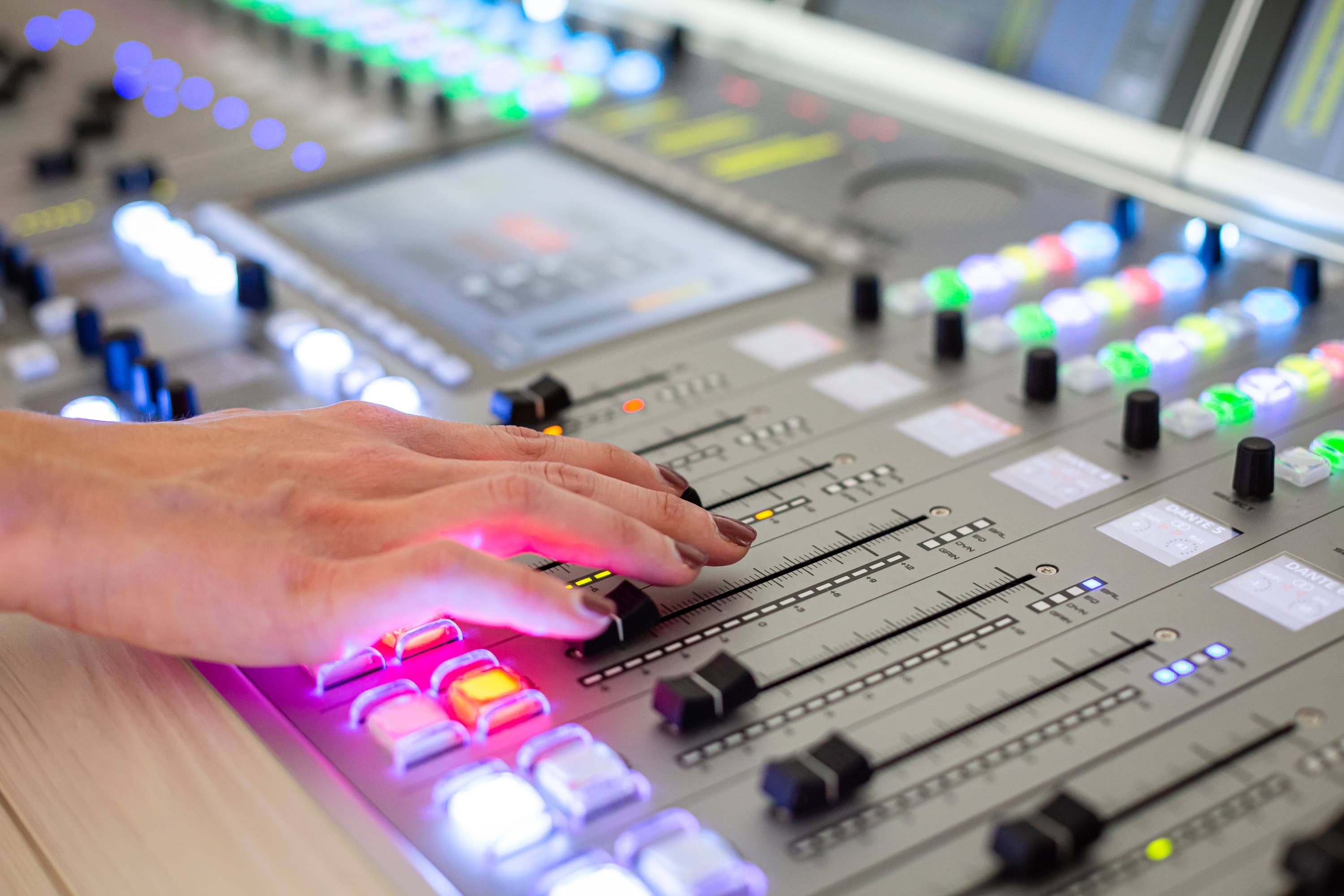

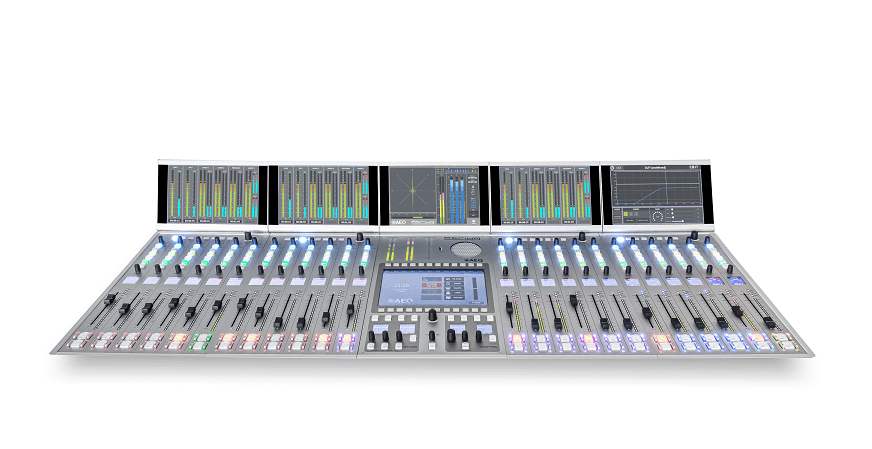

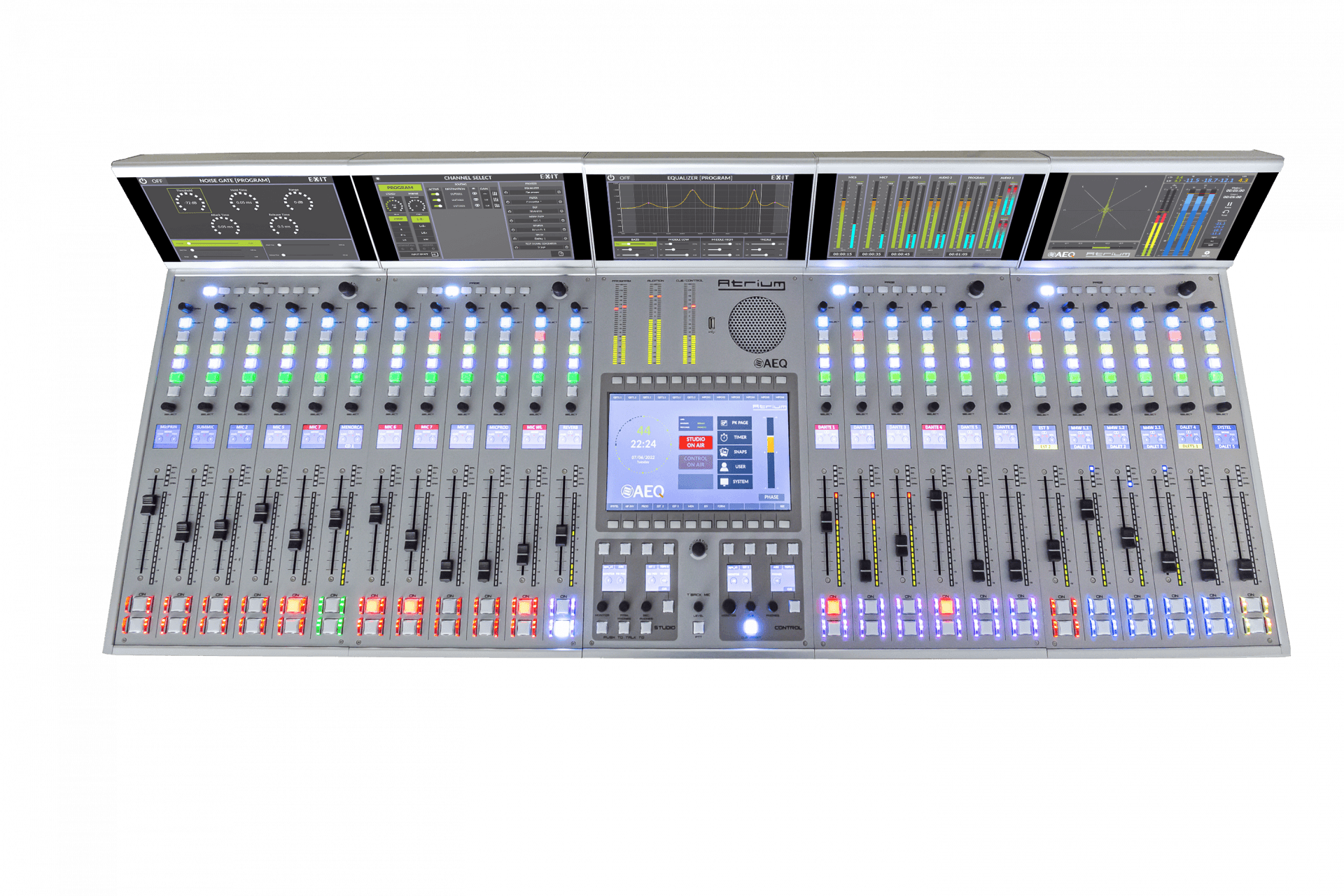

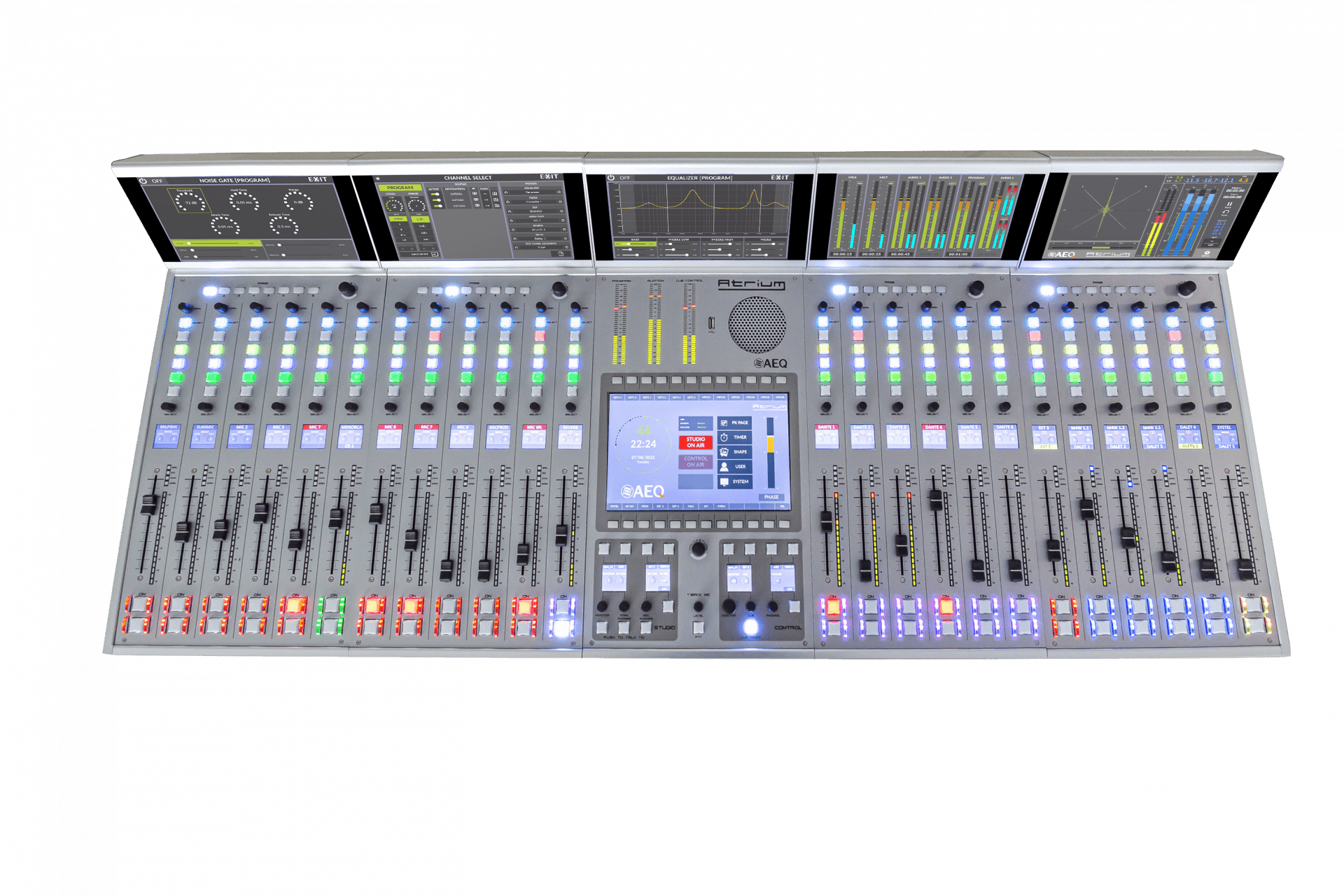

ATRIUM es un mezclador de audio digital diseñado especialmente para producción y emisión de audio en radio y televisión, en los entornos de trabajo con mayores requisitos operativos. Maneja hasta 1000 canales de audio local o IP controlables a través de una o varias superficies, cada una con hasta más de 90 faders motorizados y paginables.
Superficie de control flexible, independiente del motor
Con herramientas para mantenimiento y operación remota
Gran simplicidad de manejo
Funcionamiento asistido con Autogain y Automix
Un solo motor controla hasta 6 superficies
Sistema de control y protocolos para otros equipos complementarios
Descripción Funcional

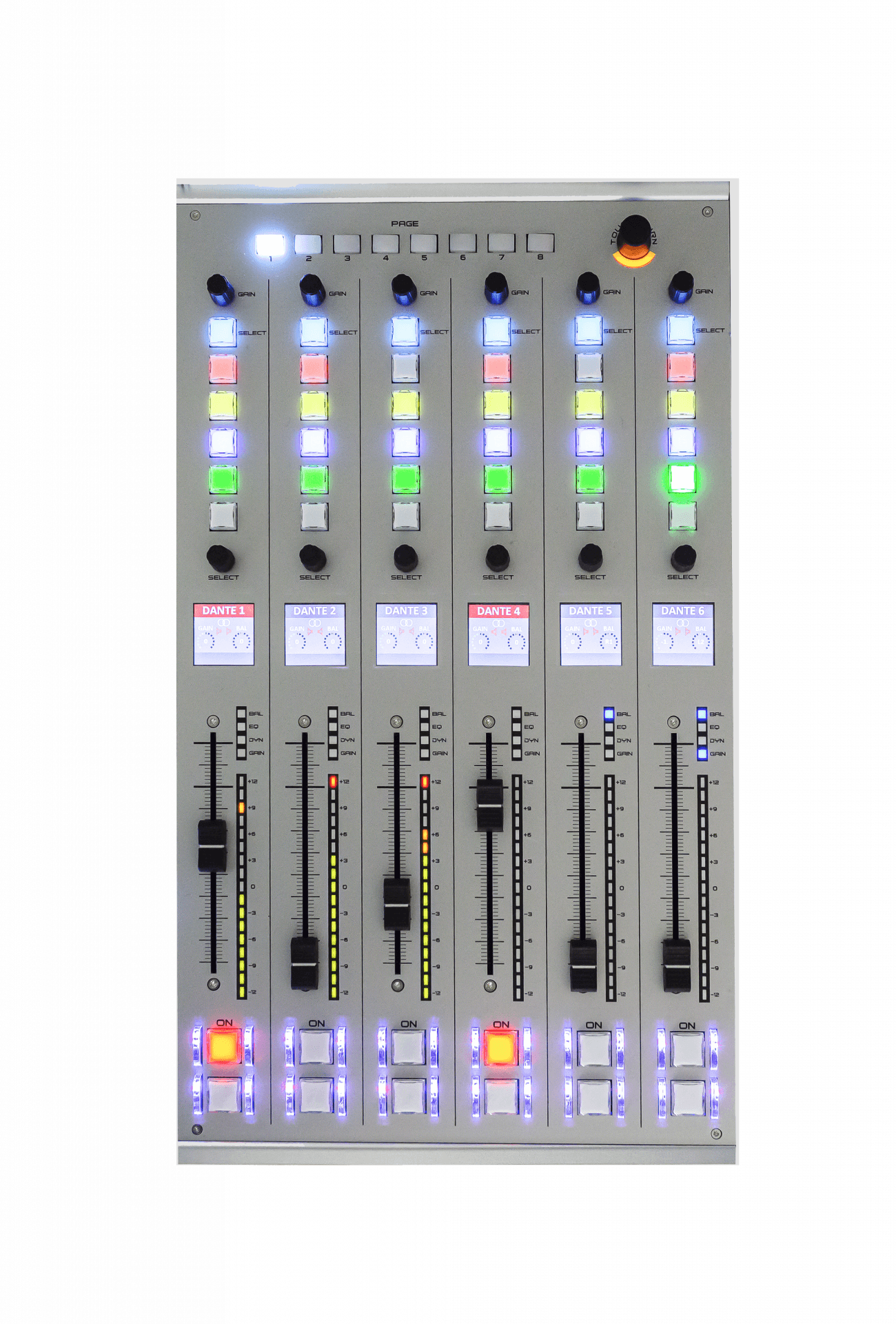

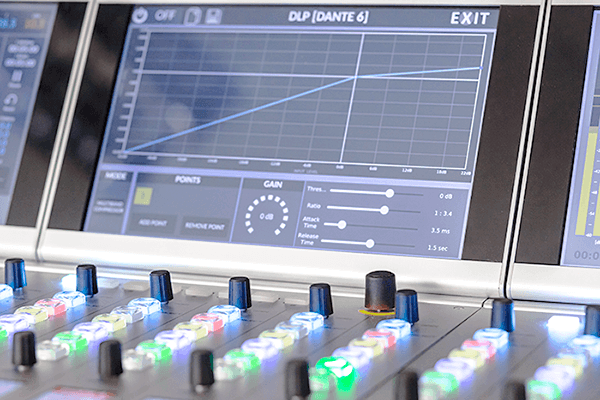

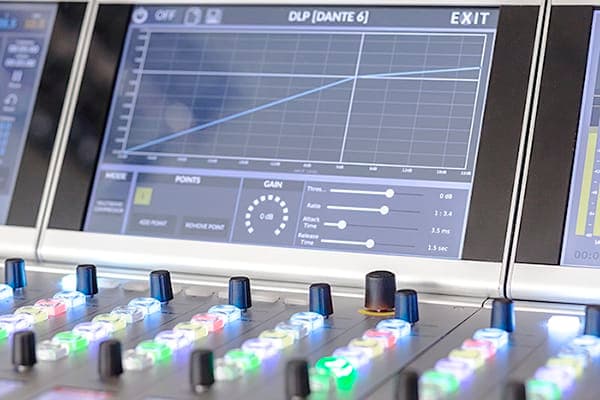

Pantallas para módulos de faders

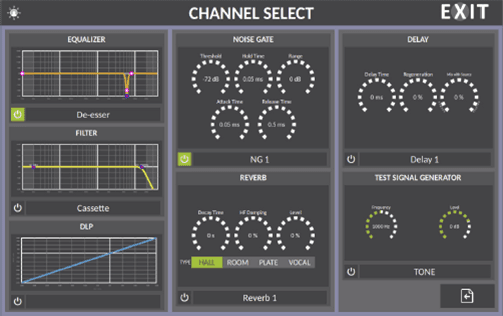

Las pantallas de procesos son táctiles y permiten ajustar tocando la pantalla, o para más precisión, utilizando el encoder TOUCH & TURN. Los procesos de ecualización, filtros y compresión (DLP o Multibanda), se pueden editar sobre el propio gráfico, así como usando los faders virtuales debajo del gráfico.

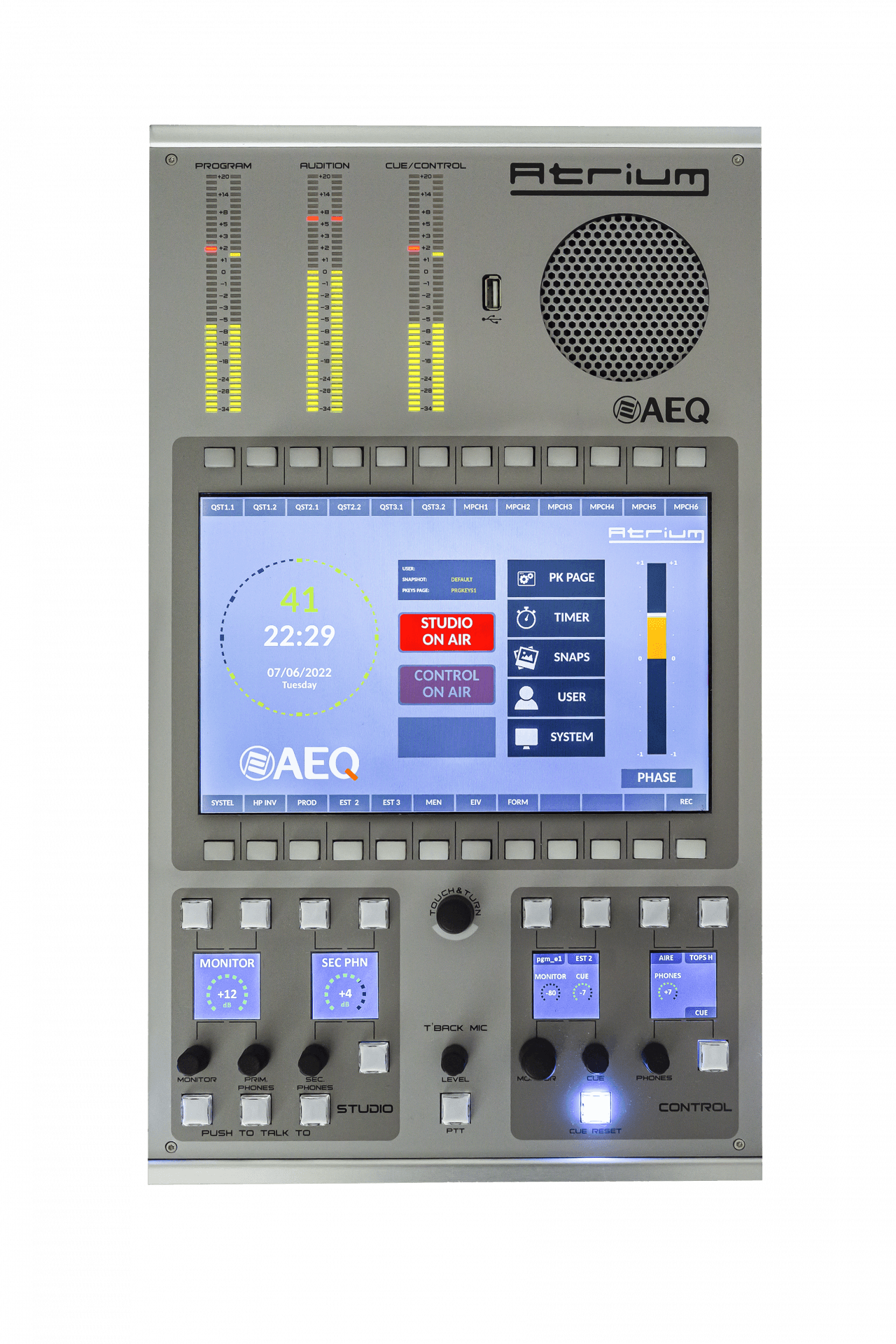

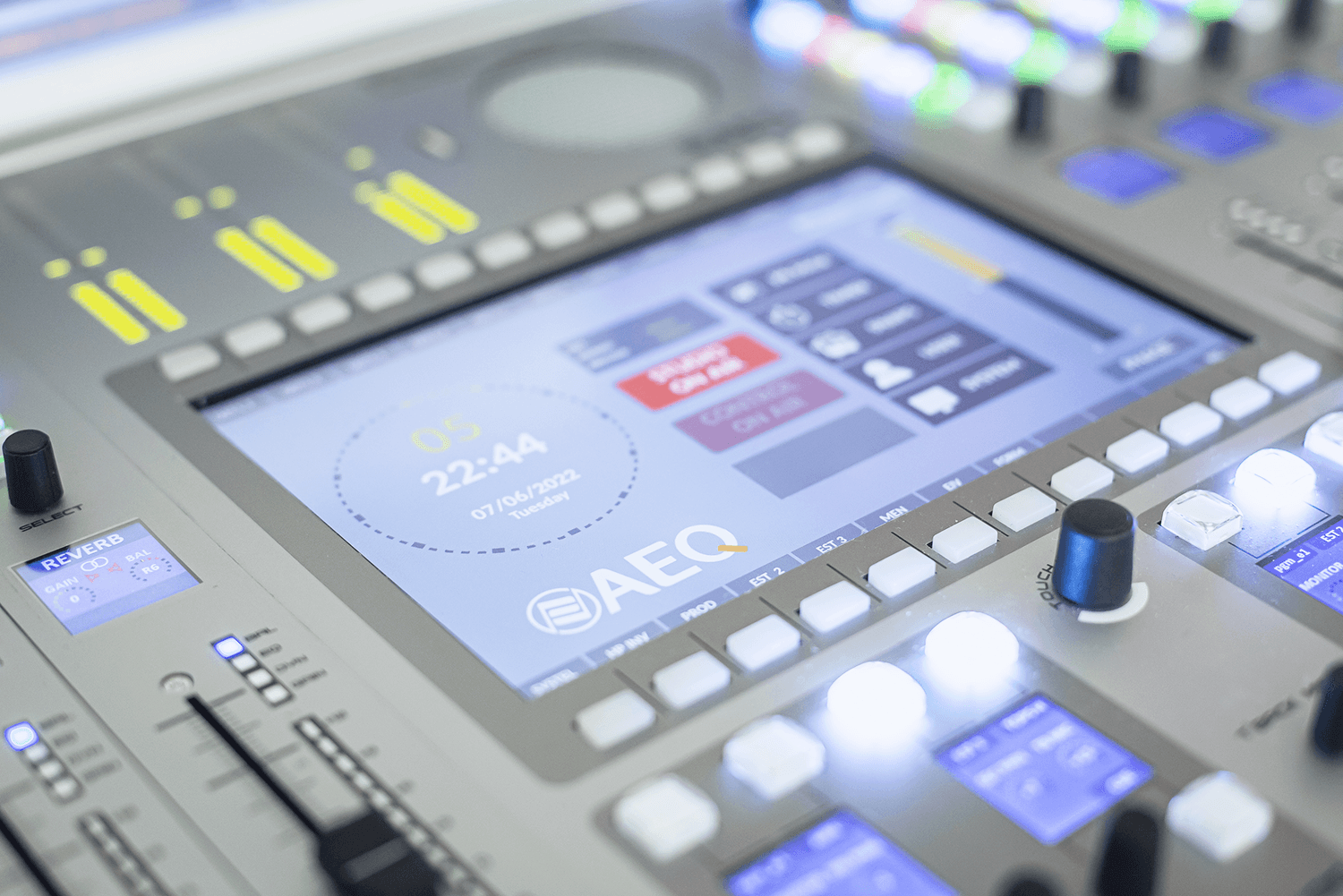

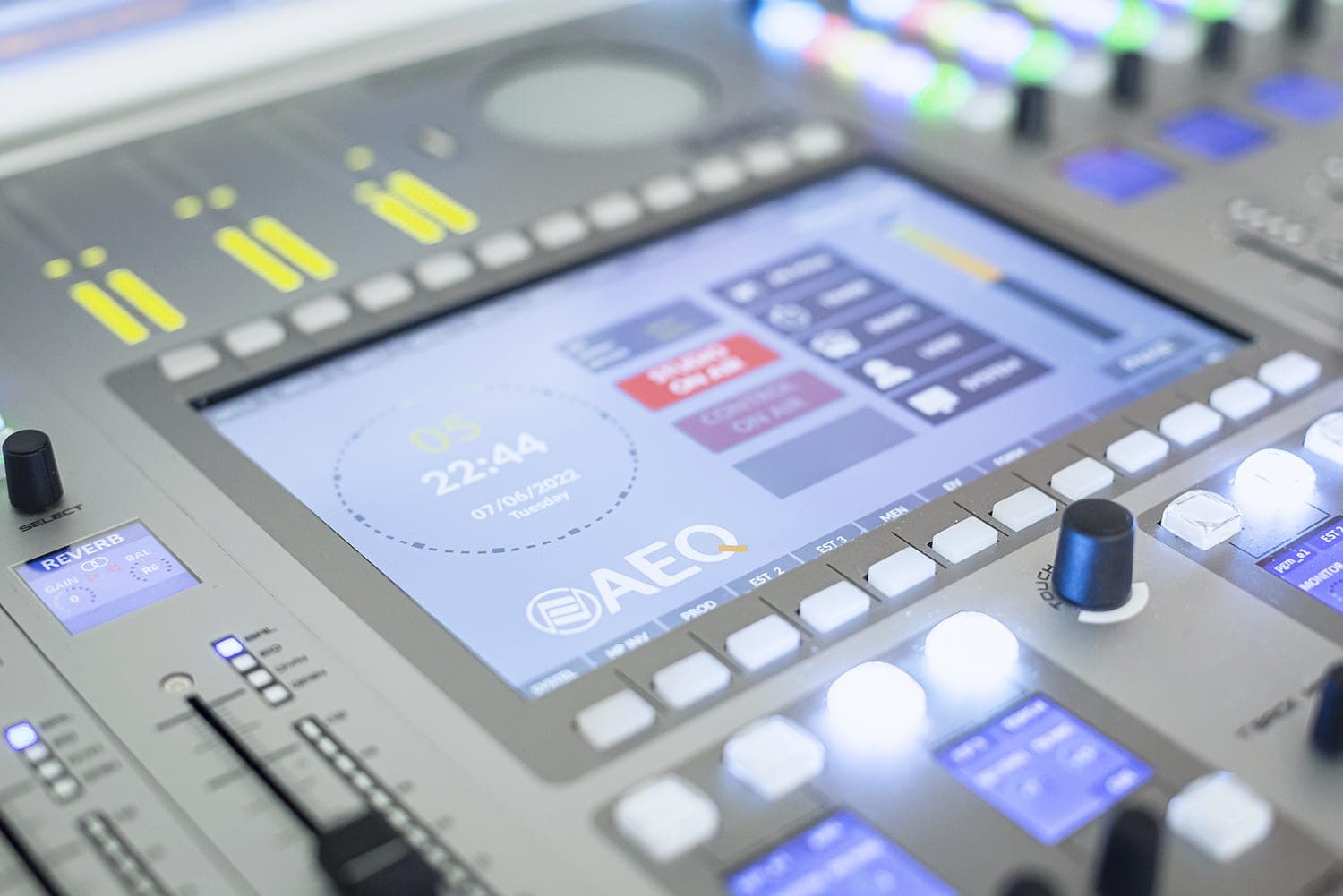

Pantalla opcional asociada al módulo de control

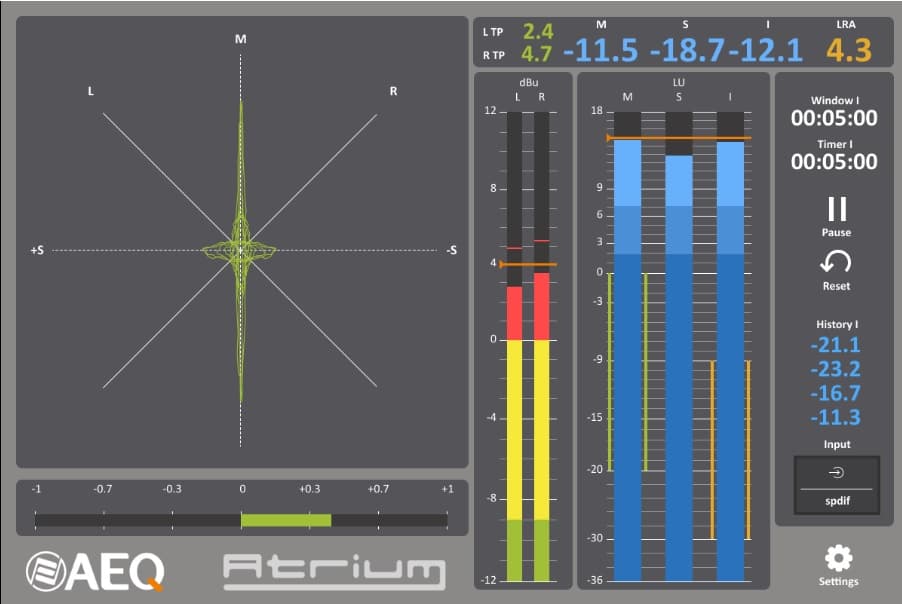

Un módulo opcional con pantalla TFT asociado al módulo de control permite incorporar las medidas requeridas en los entornos de trabajo más rigurosos: medida de fase en formato espacial y medida de Loudness de acuerdo con EBU R128. Permite la selección de la señal a medir y recibe la señal a medir a través de un enlace Dante.
La tecnología más actual y las prestaciones más innovadoras

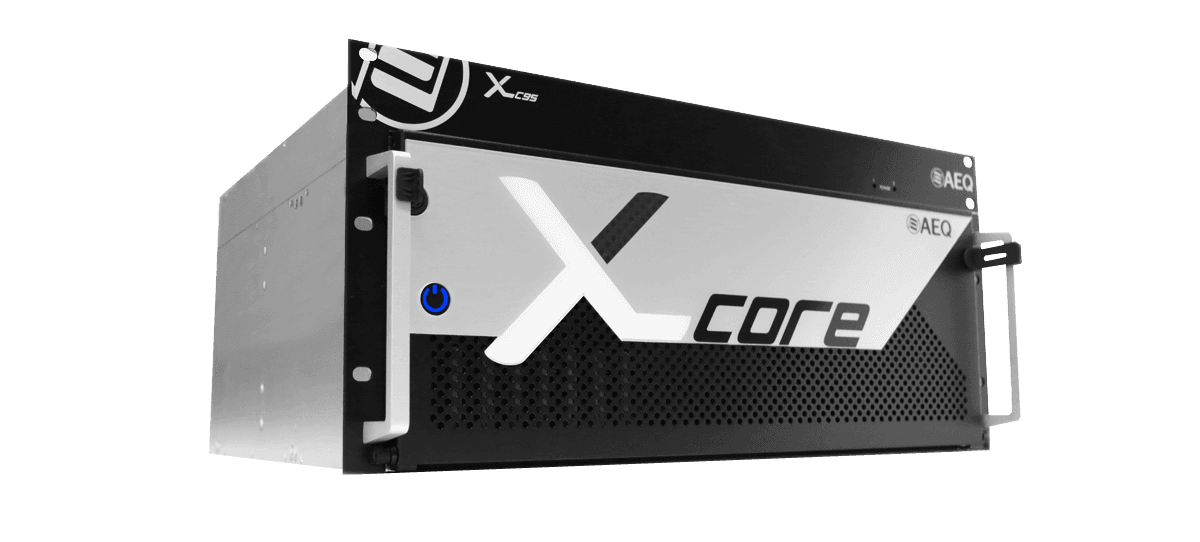

PDFCatálogoMotor X_CORE

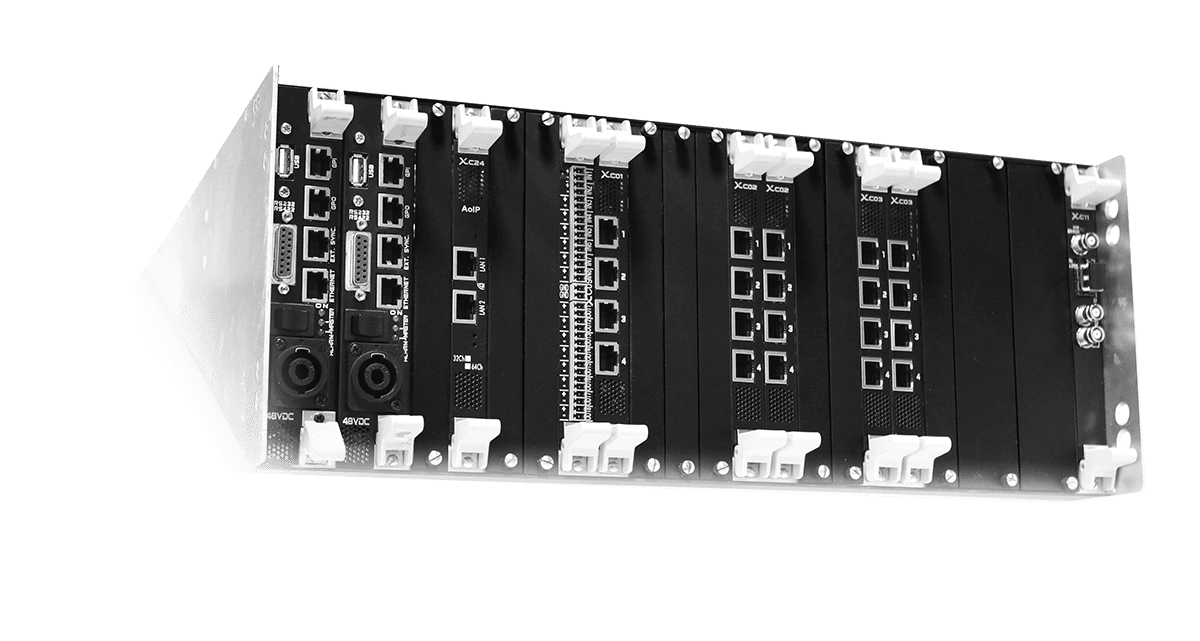

Es una matriz de audio, mezcladora, procesadora y distribuidora, para broadcast. Trabaja como motor de una consola o conjunto de consolas ATRIUM. También puede trabajar como matriz de audio de propósito general, como matriz de intercom, o con funcionalidades combinadas.
X_CORE para Atrium, según configuración, puede manejar hasta 1.024 entradas y salidas de audio.
Totalmente modular y redundante: controladora, tarjetas DSP y fuente de alimentación.
Entradas y salidas: AES/EBU, analógicas de línea, micrófono, auriculares y MADI, entre otros.
Mediante tarjetas AoIP Dante/AES67 de 64 entradas y salidas, se incluyen entradas y salidas de audio IP externas.
Puede incluir entradas y salidas de audio IP externas con protocolos RAVENNA, SMPTE ST 2110-30 y SMPTE ST 2110-31.
Con tarjetas duales SDI, se incluyen entradas y salidas para extraer y reintroducir audio embebido en SDI.
Software de configuración

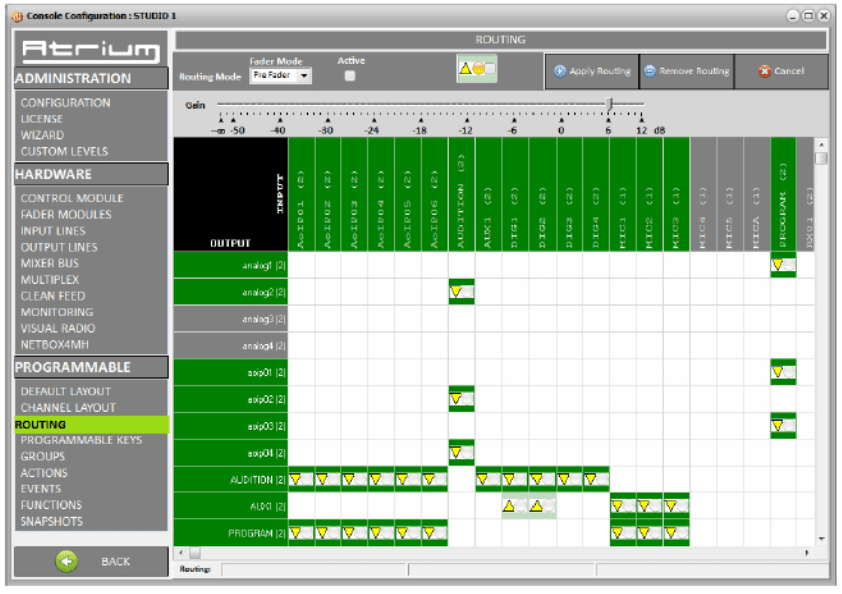

ATRIUM Setup – Software de Configuración
Incluye un asistente para la configuración rápida de una consola, indicando el número y tipo de entradas y salidas requerido. El software es totalmente configurable y permite especificar, entre otras cosas, el número y tipo de buses de mezcla, canales de entrada, tipo de procesado que aplicar a cada canal de la consola, enrutamiento de salidas, etc.
Software de Control Remoto

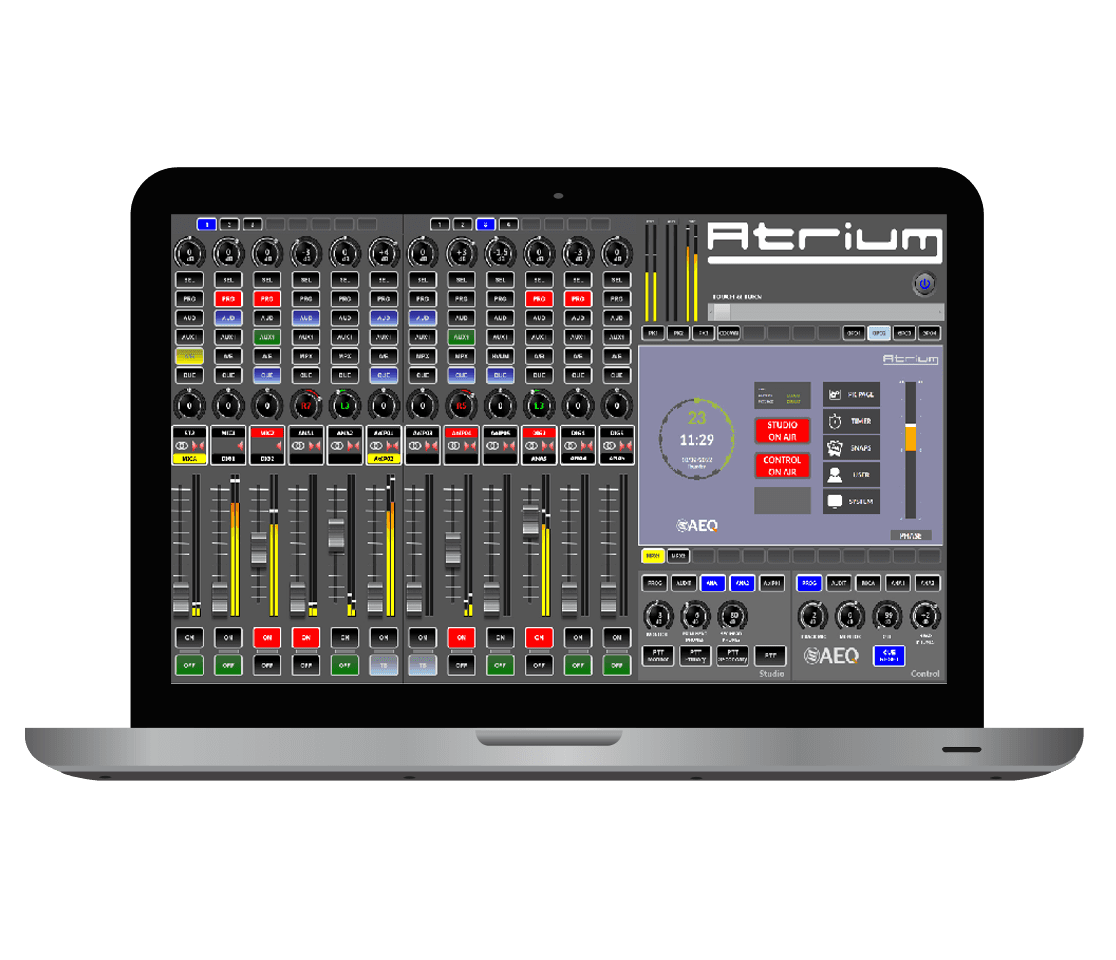

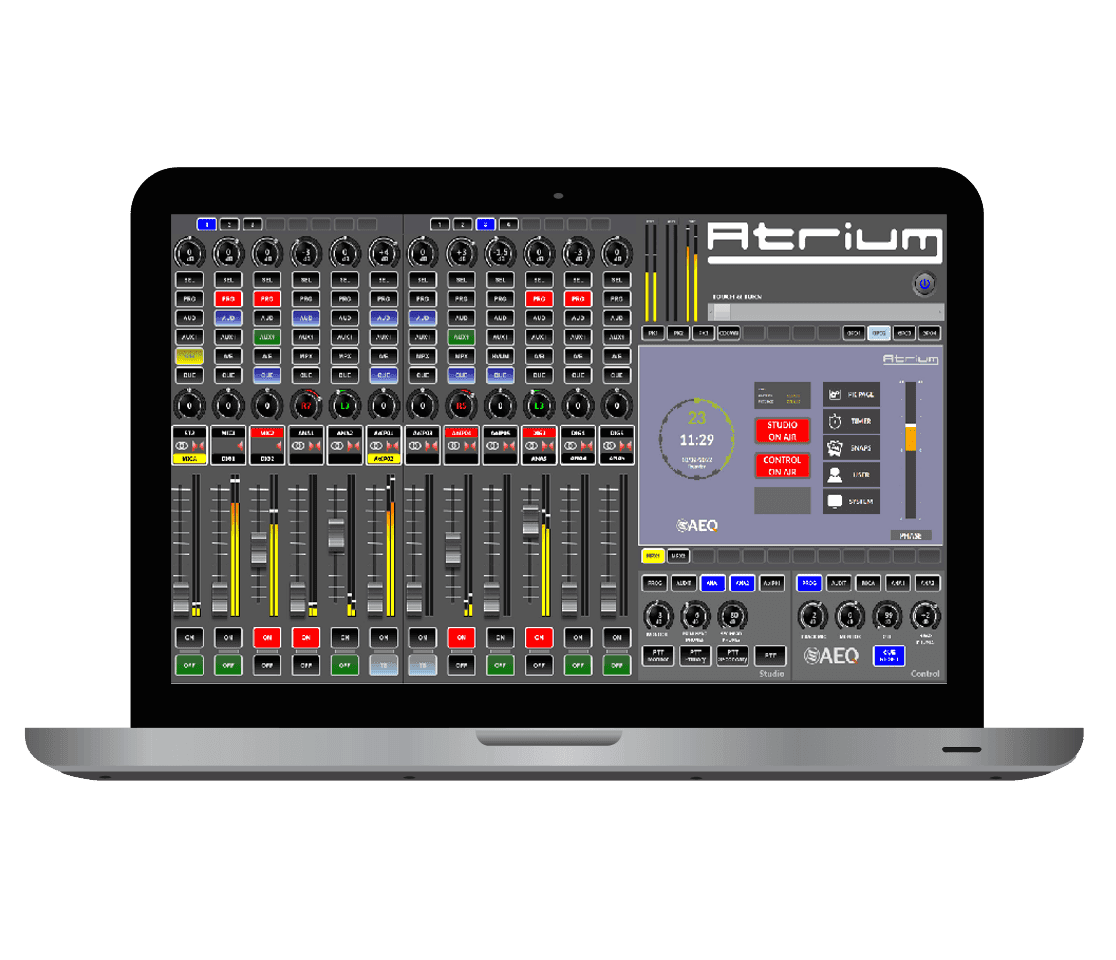

ATRIUM Virtual – Software de Control Remoto
Toda la funcionalidad completa de la superficie de control física disponible en esta aplicación software. Operación sencilla de interruptores, encoders rotativos, pantallas y faders.
Detalles Técnicos
General
- Diseño modular en superficies y motor.
- Multisuperficie: hasta 6 consolas o superficies de control por motor.
- Frecuencia de muestreo interna 48 KHz a 24 bits. Bus interno de 32 bits.
- Comunicación de control a través de conexión Ethernet redundante 10/100/1000 bajo protocolo TCP/IP.
- Sincronización horaria mediante el protocolo NTP. Introducción de sincronismo por WORDCLOCK ó AES 11. Además puede recibir sincronismo por los enlaces AES10 MADI, Multicanal AEQ, DANTE (PTPv1-2002) y (PTPv2- 2008. IEEE 1588), y enlaces RAVENNA (PTPv2- 2008. IEEE 1588).
- Diseño modular para permitir ajustar el número de entradas y salidas del equipo a las necesidades de cada instalación. Módulos extraíbles en caliente sin afectación de la funcionalidad de la parte del equipo no extraída.
- Redundancia: Conmutación automática ante fallos o extracción de tarjetas DSP y controladoras.
- Redundancia: Fuente de alimentación redundante en cada módulo de la superficie y en el motor.
- Redundancia: Conexiones de audio IP redundantes.
- Redundancia: Aplicación de control remoto puede trabajar en paralelo con la superficie.
- Autoarranque seleccionable con los últimos ajustes o con la configuración por defecto.
- Protección contra la radiofrecuencia.
Superficie
- Canales con 6 faders de plástico conductivo de 100 mm. motorizados con sensor capacitivo.
- Ajuste de ganancia de audio de todas las señales, incluso las ocultas. Control de balance/panorama seleccionable para todos los canales. Inversión de fase selectiva.
- Entrada adicional de micrófono para talkback y autocontrol y salida de auriculares integrada en cada módulo de control. Conectividad IP Dante con el motor.
- Salida de CUE con altavoz incorporado en la superficie de control.
- Entrada USB en la superficie de control.
- 3 Vúmetros estereofónicos físicos de precisión, un Vúmetro de presencia +/- 12 dB por canal.
- Salida física de auriculares de control en el módulo de control y monitorado.
- Control independiente en cada superficie de control para monitores de control y estudio y salidas de auriculares de control, primarios y secundarios de estudio.
- Generadores de tono de test: tonos de frecuencia y nivel ajustable, ruido rosa y blanco.
- Diferentes niveles de usuario con password asociado hasta 31 niveles. Por defecto, administrador, operador y básico.
- Corte de tos, señalización ON-AIR para estudio y control, fader-start, PFL remoto, talkback, corte automático de monitores. Monitorado configurable para todas las señales del sistema.
- Enrutamiento directo con teclas en cada canal.
- Señales asignables a cualquier canal de control.
- Agrupación lógica de señales flexible: señales mono, estéreo y multicanal.
- Configuración flexible de buses internos MPX prácticamente ilimitados.
- Hasta 128 Vúmetros transmitidos por IP y visualizables en las pantallas de la consola, así como en PCs remotos mediante una aplicación.
- Fasímetro lineal.
- Módulo opcional con fasímetro espacial y medición de loudness EBU R128.
- Reloj sincronizable exteriormente, temporizador y cronómetro.
- Control de equipamiento externo (híbridos y audiocodecs AEQ) integrado en la sección de teclas programables.
- Salida por IP de la medición de nivel de las fuentes seleccionadas para Visual Radio.
- Almacenamiento en memoria RAM no volátil de los ajustes de todas las señales: hasta 128 posiciones de memoria disponibles.
- Procesado de las señales de audio del sistema. Capacidad del proceso función del número de tarjetas de proceso instaladas. Todos los procesos de audio vienen predefinidos pero permiten siempre ajuste manual en tiempo real y almacenamiento en memorias no volátiles del sistema.
- Tipos de proceso implementados: Ecualizador paramétrico de 4 bandas.
- Tipos de proceso implementados: Filtro paso alto, paso bajo, paso banda.
- Tipos de proceso implementados: Compresor, limitador, expansor, puerta de ruido, procesador mixto de dinámica DLP, compresor multibanda.
- Tipos de proceso implementados: Delay.
- Tipos de proceso implementados: Reverb.
- Tipos de proceso implementados: Proceso combinado con la función De-Esser.
- AUTOMIX y AUTOGAIN, sobre cualquiera de las señales.
- Uno o varios módulos de control: 261mm ancho x 431mm largo x 83mm fondo.
- Hasta 16 módulos de 6 faders: 261mm x 431mm x 83mm.
- Módulos de pantalla adicional para módulo de faders o para módulo de control: 261mm ancho x 126 mm largo x 150 mm alto.
- La superficie se alimenta por PoE+ opcionalmente redundante.
Motor
- Capacidad máxima para Atrium: 1.024 entradas y 1024 salidas.
- Entradas de micrófono y línea balanceadas electrónicamente. Salidas analógicas de auriculares.
- Entradas y salidas analógicas de línea balanceadas electrónicamente. Disponible opción de entradas y salidas analógicas de línea balanceadas por transformador.
- Entradas/salidas digitales configurables como: AES/EBU (AES3) y SPDIF, mono y estéreo.
- Entradas/salidas digitales agrupables según AES10 (MADI), mono y estéreo, uno o dos interfaces de 64 canales, 48 kHz, fibra monomodo, o multimodo con receptáculos SFP y cartuchos extraíbles.
- Entradas/salidas de audio por IP, comprimido en G722 para intercomunicación, 12 canales por tarjeta.
- Entradas/salidas de audio por IP, protocolo Dante, compatible AES67 y SMPTE ST 2110-30, 64 canales por tarjeta, 48 kHz.
- Entradas/salidas de audio por IP, protocolo RAVENNA, compatible AES67, SMPTE ST 2110-30 y SMPTE ST 2110-31. Control NMOS. 128 canales por tarjeta, 48 kHz.
- Entradas/salidas de audio embebido en video digital SDI hasta 3G según normas SMPTE 259 M, 292 M y 424 M. Tarjetas con dos interfaces de entrada y 2 de salida con 2×16 entradas y 2×16 salidas de audio.
- GPI y GPO (Entradas y salidas de propósito general para aplicaciones especiales): Por optoacoplador en algunas tarjetas de entradas y salidas.
- GPI y GPO (Entradas y salidas de propósito general para aplicaciones especiales): GPI por optoacoplador y GPO por relé en las tarjetas controladoras.
- Uno o varios frames de 4ux19" según configuración.
- Doble Bus TDM.
- 21 slots para tarjetas de E/S que se instalan en función de los requisitos técnicos de cada momento.
- 2 slots para tarjeta controladora redundante con sistema operativo QNX en tiempo real.
- 20 slots para tarjetas procesadoras.
- Fuente de alimentación externa redundante.
Descargables
Catálogos y documentación técnica disponible para ATRIUM.
