Monitores broadcast 4K, Full HD y 1920×1200 para medida de señales en centros de producción de vídeo y televisión
La gama Kroma by AEQ de monitores de vídeo cubre el rango de tamaños, resoluciones, prestaciones y aplicaciones requerido para la visualización y medición de la señal de vídeo en broadcast y otras aplicaciones profesionales.
Múltiples modelos y tamaños, desde monitores de previo de 4" a monitores de gran formato con 46"
Instrumentación para monitorización de señal: forma de ondas, vectorscopio, IMD, Luma check...
Amplio rango de entradas de vídeo y resoluciones como 4K, Full HD, SD/HD-SDI...

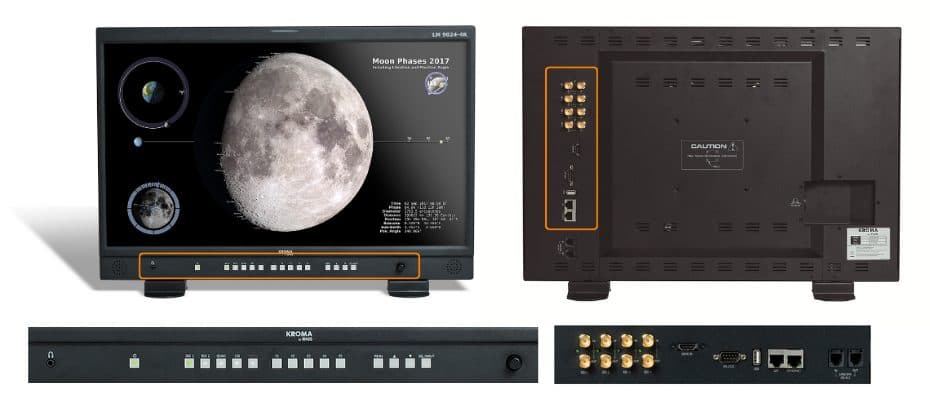

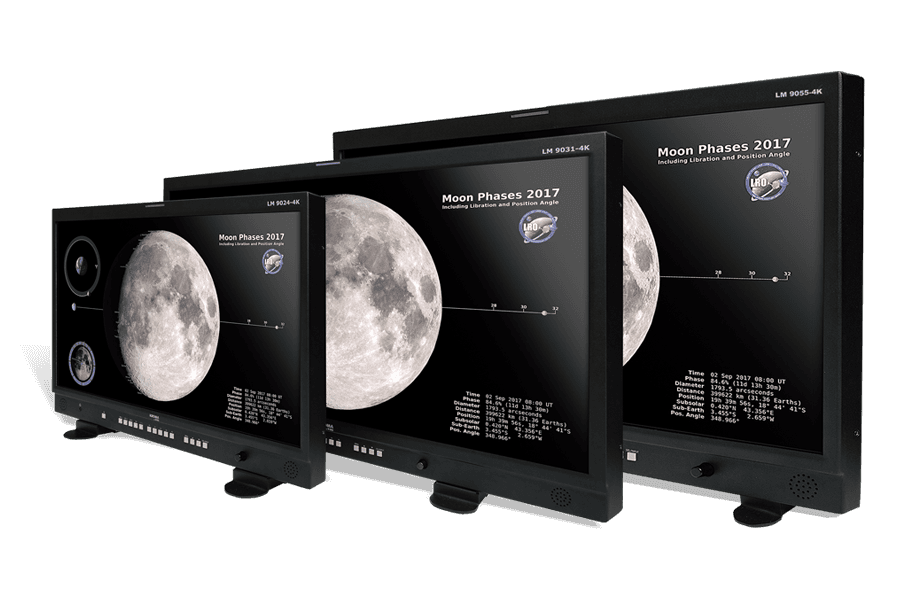

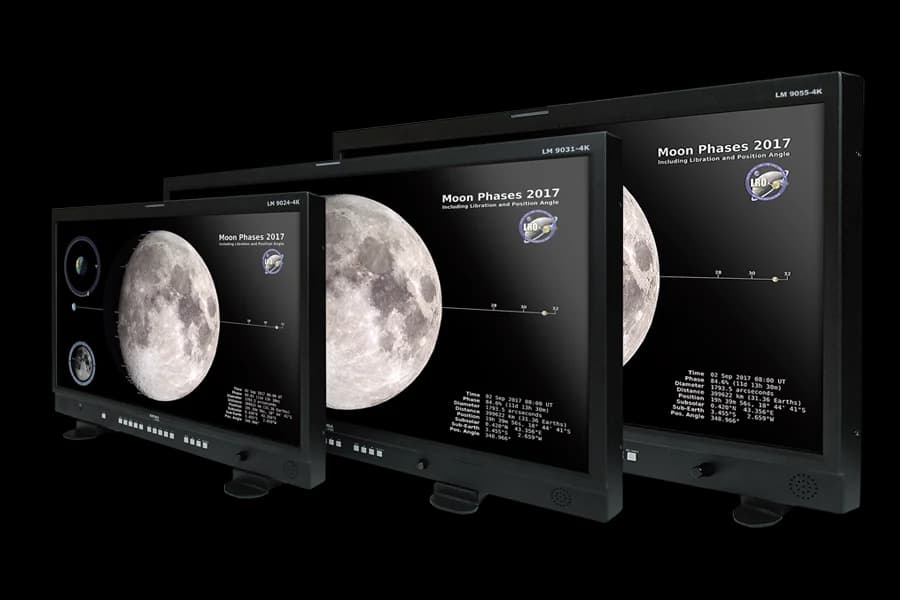

LM 9000 series Monitores Broadcast 4K
Monitores UHD broadcast con prestaciones profesionales basadas en cuatro procesadores de 10 bits. Disponibles en tamaños de 55", 31" y 24". Soporte de señales 4K en Single y Quad Link, tanto en formato "Square division" como "2 sample interleave".
- 2×8G-SDI con bucles para visualización UHD Single-Link y 4K
- 4×8G-SDI para visualización 4K y UHD mediante Quad-Link
- Procesamiento de imagen 4K en modos "Square Division" y "2-Sample Interleave"
- Entrada DCI 2.0 (no compatible con HDCP) para resoluciones hasta 2160p60
- Corrección de espacio de color (3D LUT) ITU, NTSC, SMPTE-C, REC709, BT.2020 y D CINEMA
- Selección de temperatura de color: 3200K, 5500K, 6500K y 9300K
- Actualización de firmware por puerto USB
- Control remoto mediante puerto GPI (conector RJ45)
- Medidor de nivel de audio para hasta 16 canales
- Función HDR con soporte ST2048, ST2084, HLG y Slog7. Modo demo HDR/SDR
- Peaking y False Color
- Visualización de timecode LTC y DVITC
- Vectorscopio y forma de onda (waveform)
- Closed Caption según 608, 858 ANC y CC708
- Blue Only / Mono
- Formatos de marcador: 4:3, 16:9, 14:9, 13:9, 2.35:1 y 1.85:1 con transparencia ajustable
- Safe Area: 80%, 85%, 88%, 90%, 93%, 95%, EBU, Graphic, Action
- Nitidez, retardo, exploración e imagen invertida
- Función H/V Flip
- Relaciones de aspecto: 4:3, 16:9, 15:9, 14:9, 1.85:1, 2.35:1, 1:1, nativo
- Alimentación: fuente AC interna y entrada DC

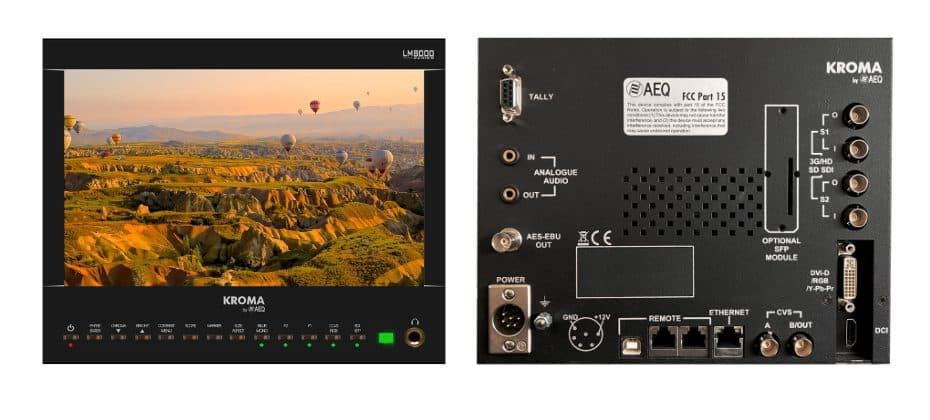

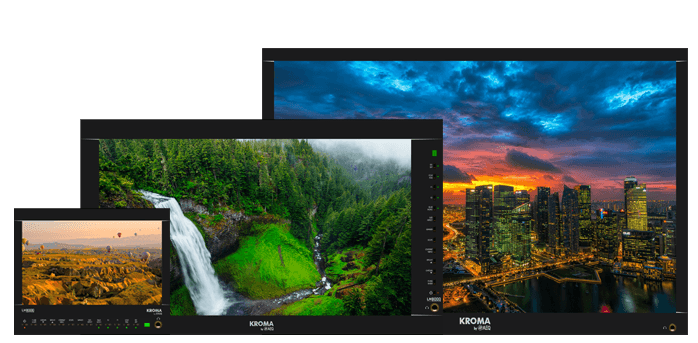

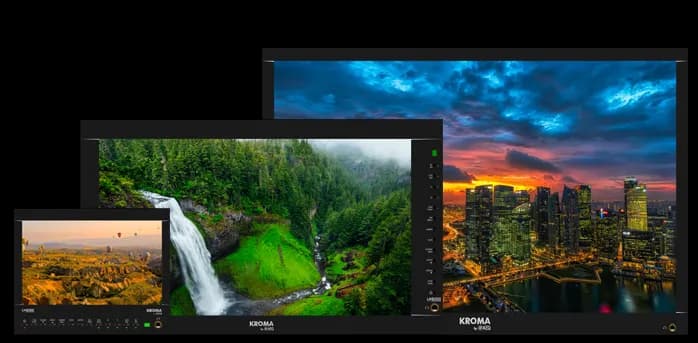

LM 8000 series Monitores FullHD
Monitores de 9", 18" y 24" de alta gama con resolución Full HD para comprobación y medición de señal en centros de producción de vídeo y televisión. Mayor profundidad de color, mejor escalado de las imágenes de entrada, mejor desentrelazado, Dual Input Dual Output y visualización de HDR.
- Control remoto a través del puerto Ethernet y software de control remoto de 2ª generación para PC
- Configuración de colorimetría por menú, con varias memorias de usuario y espacios de color
- Selección de temperatura de color: 3200K, 5500K, 6500K y 9300K
- Desembebido de audio en SDI (16 canales) y en la entrada DCI
- Visualización de vúmetros hasta 16 canales con distintas escalas (dBFS, BBC, DIN, Nordic, STD, NA, FRA, EBU)
- Fasímetro que muestra la correlación entre cada par de audio estéreo
- Función PIP, PBP, PBP A, PBP H
- Forma de onda (Y Cb Cr) y vectorscopio
- Luma check, false color y focus-assist
- Previsualización según estándar BT2100 para ST2084 (PQ) y HLG
- IMD configurable por menú y por protocolo TSL
- TimeCode
- Distintas relaciones de aspecto: 4:3, 16:9, Auto, Nativa, 1:1
- Markers con variación de formatos y distintos niveles de transparencia: 4:3, 21:9, 16:9, 15:9, 14:9, 13:9, 2.39:1, 2.35:1, 1.896:1, 1.85:1 y 1.66:1
- Safe Area: 80%, 85%, 88%, 90%, 93%, Graphic, Action
- Center Marker con tres tamaños posibles
- Sharpness, delay, scan, inversión de imagen
- Modo Freeze
- Modo Layout para análisis en una sola ventana de los parámetros de señal de vídeo y datos auxiliares
- Closed Caption CC608 (VBI), CC608 (ANC) y CC708
- Modo DualSplit
- Autocalibración de colorimetría mediante sonda de color y software Lightillusion específico para Kroma. Genera 3D LUT exclusivas por monitor
- Selección de diferentes Gamut para SDR (Rec709, SMPTE-C, EBU, NTSC, DCI y Rec2020) y HDR (Rec709, DCI y Rec2020)
- Fuente de alimentación interna

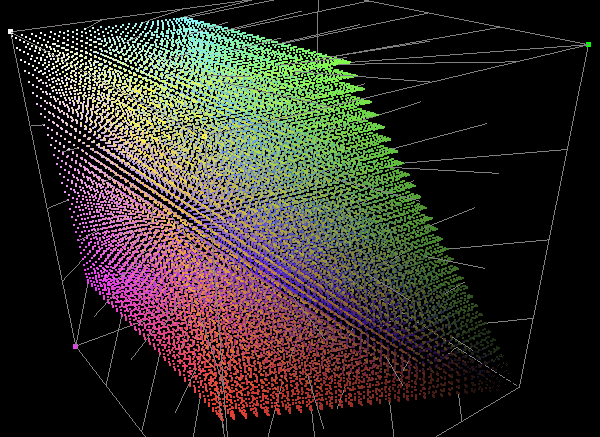

Software de Control Opcional
Auto-calibración de los colores del monitor conectando una sonda de color y el software de control específico Kroma de ColourSpace de Lightillusion. Esta calibración genera tablas LUT 3D exclusivas para cada monitor con el fin de corregir todas las no-linealidades inherentes al proceso de fabricación de la pantalla. Con este software ColourSpace es posible generar espacios de color SDR y HDR (HLG, PQ, BT709, BT2020...) para todos los tamaños LMx000.
Calibración 3D LUT de Lightillusion
Monitores de Previo
Serie LM 7500
La serie 7500 de KROMA, con monitores de 9", 7", 5" y 4", cuenta con pantallas retroiluminadas por LED de alta calidad, visualización de señales 3G, herramientas de calibración de cámara y funciones mejoradas. La elección ideal para OB Vans HD/3G y producciones deportivas.
FolletoSerie LM 6500
La serie LM6500 incluye monitores de 4", 5" y 7" basados en paneles LCD nativos 16:9 de alta resolución con retroiluminación LED. Disponen de 4 entradas de vídeo por pantalla y representan la opción ideal para OB Vans HD y producciones deportivas.
FolletoHerramientas de Calibración Disponibles

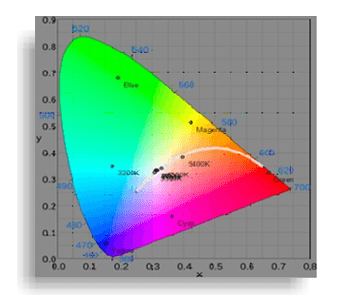

Colorimetría
Ajustes de colores primarios rojo, verde y azul, así como corrección de Gamma. Selección de gama de color: HD-BT.709, 4K-DCI y BT.2020.
Alto Rango Dinámico (HDR)
Brillo de hasta 1000Cd/m². Los monitores LM9000 reproducen con precisión todos los estándares HDR: HLG, ST2084 o PQ.

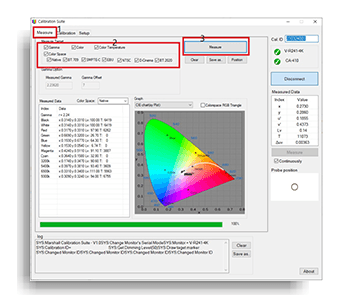

Software de Calibración 3D LUT
Permite ajustar individualmente cada monitor y configurar los espacios de color estandarizados por organismos internacionales.

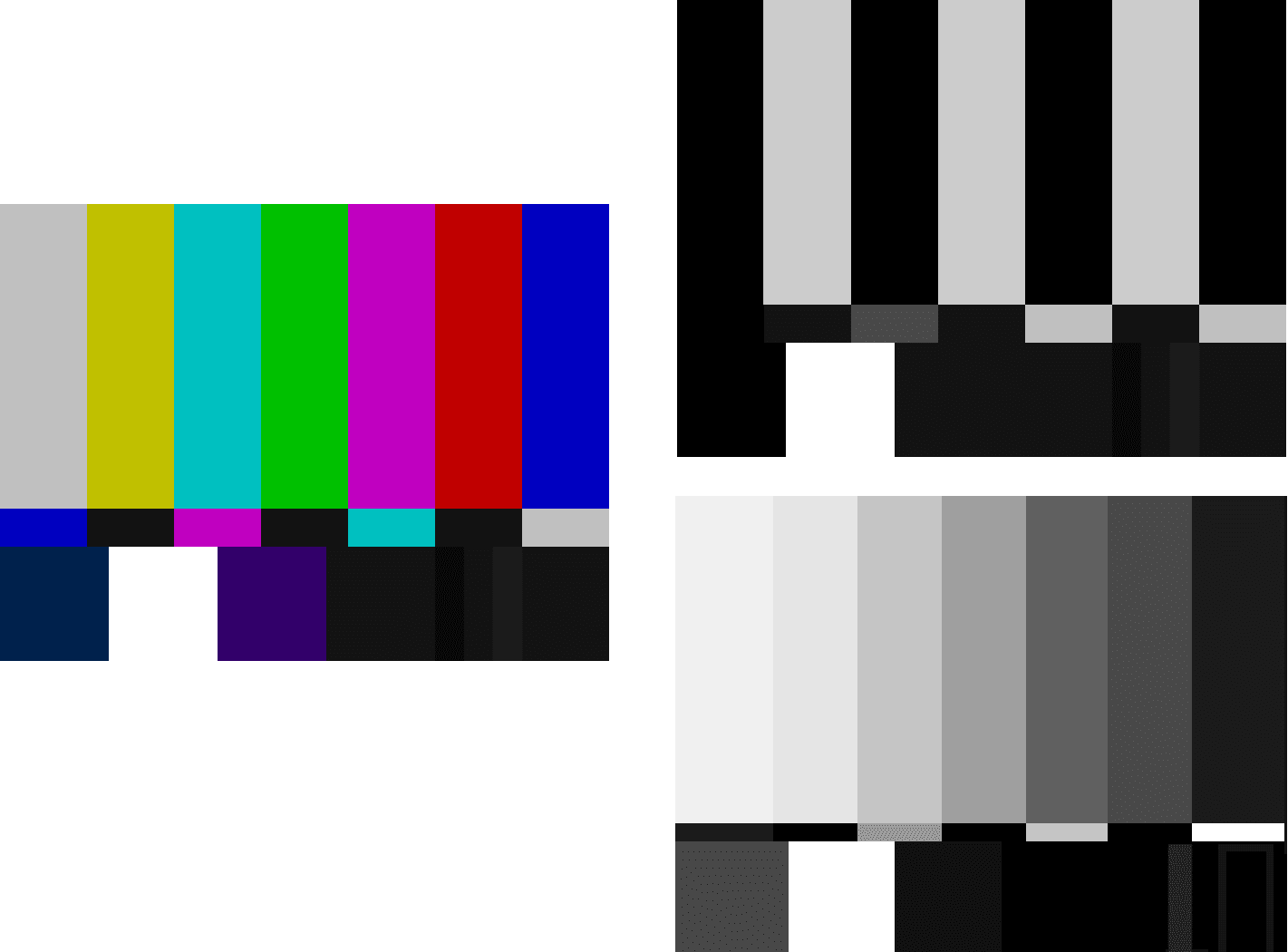

Blue Only / Mono
Visualización del canal azul, excluyendo rojo y verde, o visualización monocromática para facilitar el ajuste de color.

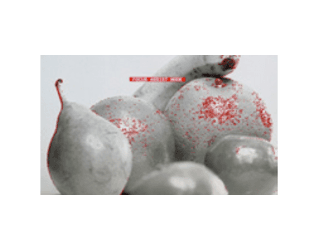

Focus Assist
Los bordes enfocados se resaltan en rojo cuando alcanzan un determinado valor de nitidez (configurable por menú).

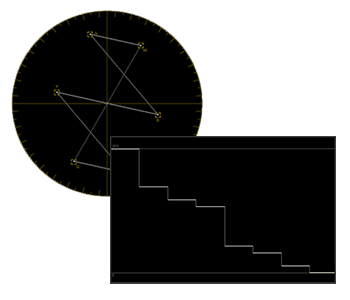

Waveform y Vectorscopio
Análisis de la señal de vídeo para niveles de luminancia y crominancia en formato YCbCr o RGB, conforme a los estándares ITU y SMPTE.

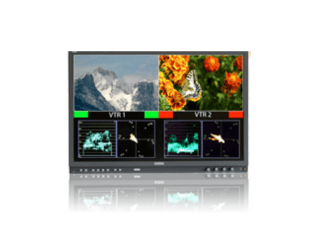

Dual Split
Monitorización de dos señales con sus correspondientes waveforms, vectorscopio, IMD y tally. Divisor integrado sin coste adicional.
Pixel Mapping
Muestra los píxeles reales de la señal, evitando la decimación en pantallas de 9" y 18.5" con señales Full HD. Ampliación de la señal.

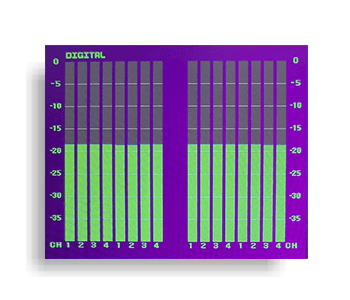

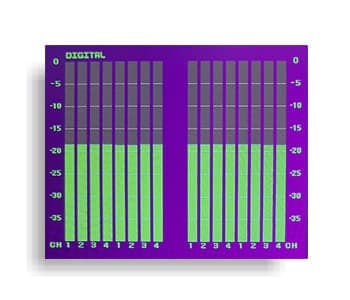

VU Meters
Los VU-meters detectan y evalúan el nivel de audio de todos los canales presentes en la señal de vídeo.

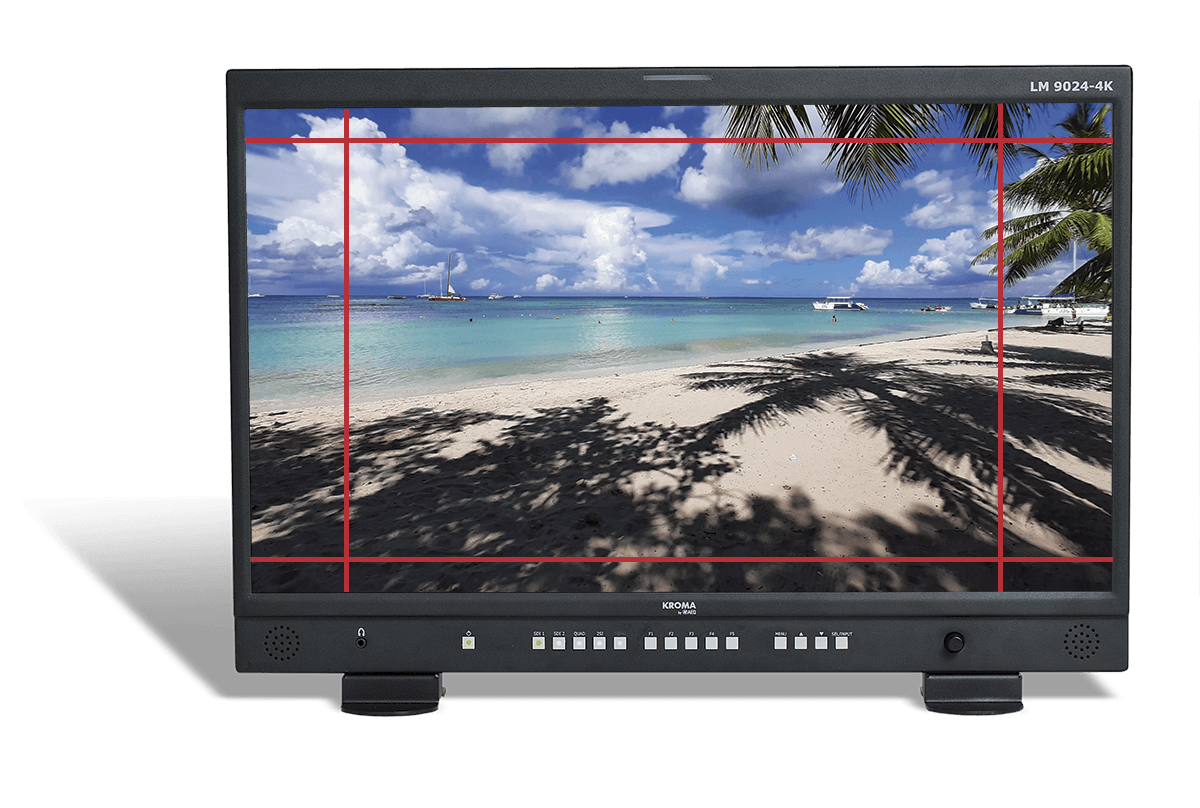

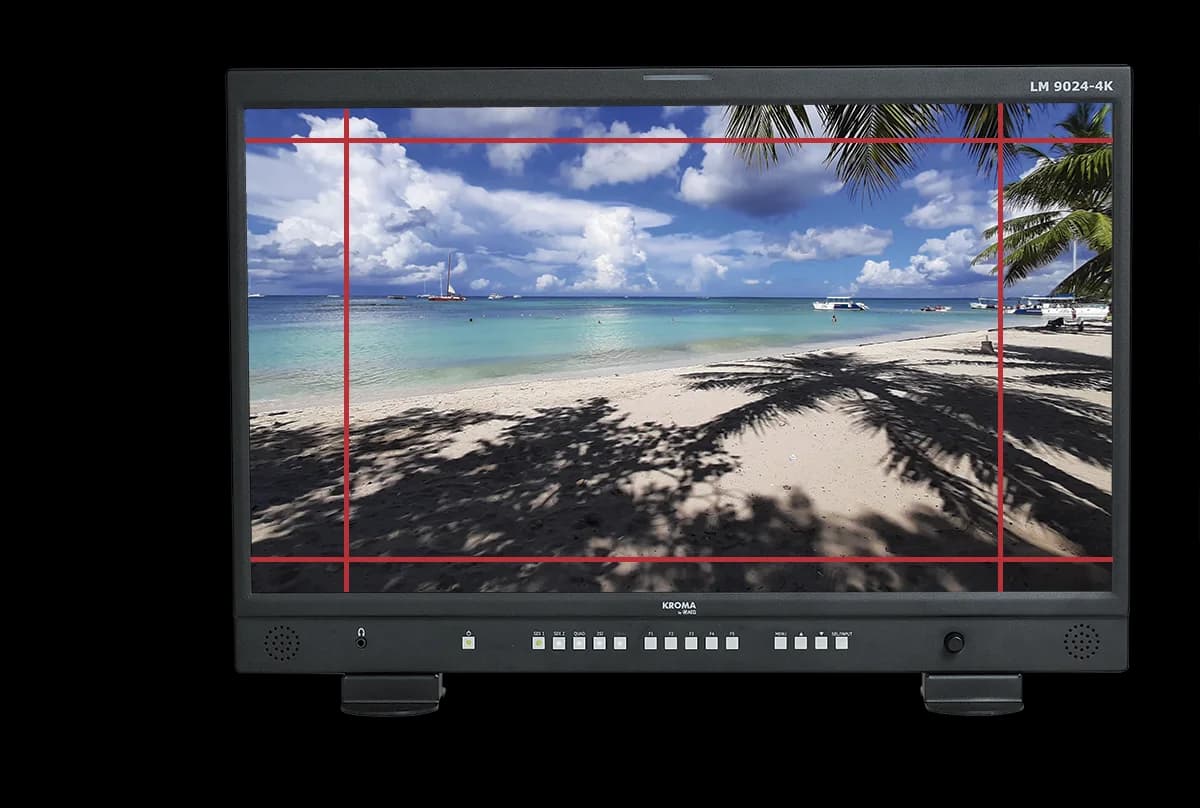

Relación de Aspecto
Permite trabajar a nivel de píxel con cada formato de vídeo profesional, reproduciendo la señal de entrada con su resolución nativa.

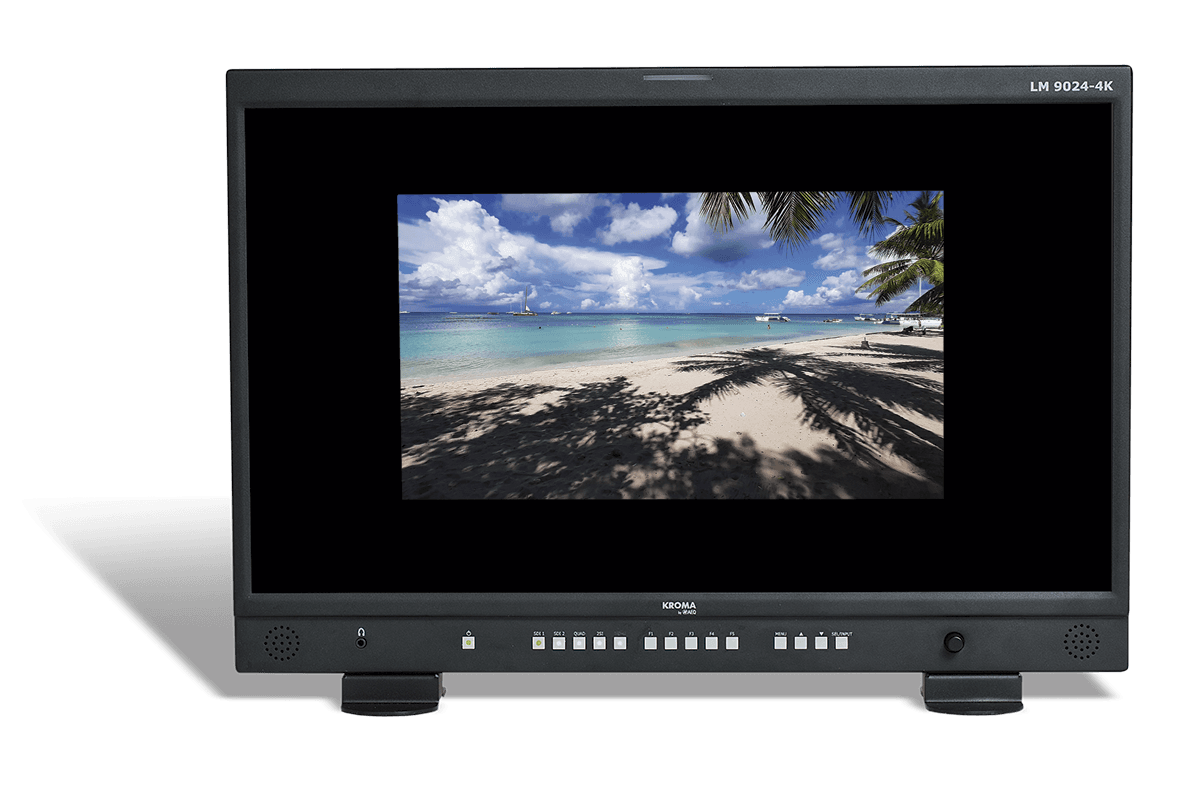

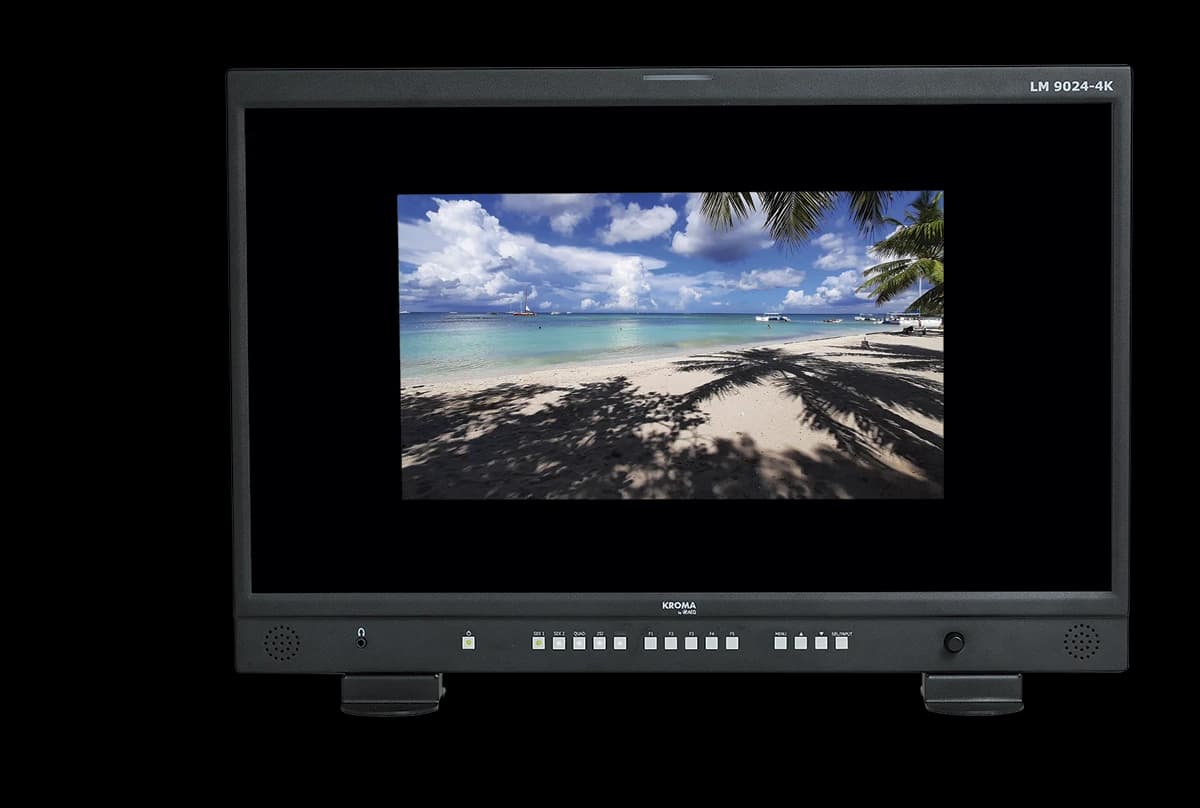

Marcadores
Los diferentes marcadores ayudan al operador a determinar qué partes de la imagen son finalmente vistas por el espectador final.

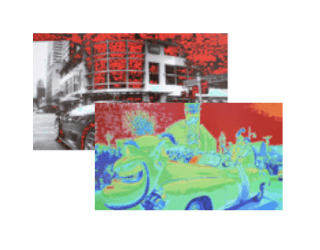

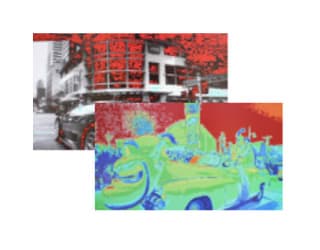

False Color y Luma Check
Luma check resalta píxeles fuera de rango: rojo para subexpuestos y cian para sobreexpuestos. False colour escala los valores de luminancia en 10 niveles.

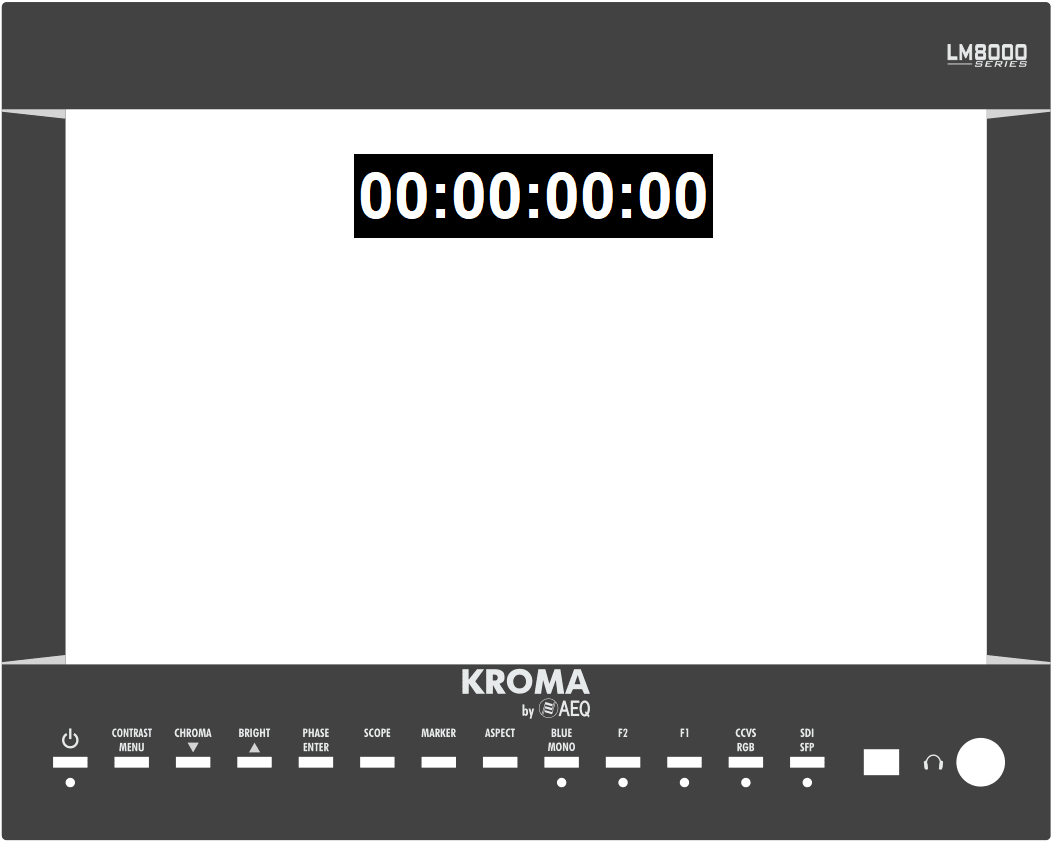

Timecode
Visualización en pantalla del código de tiempo insertado en las señales SDI en formatos LTC y VITC.
Closed Caption
Soporte de subtítulos cerrados EIA-608 en formatos VBI y ANC, así como EIA-708.

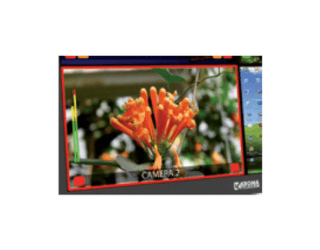

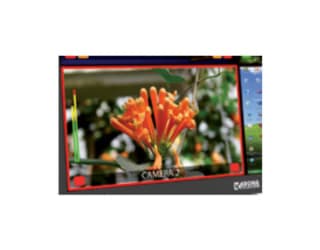

Configuración de Alarmas

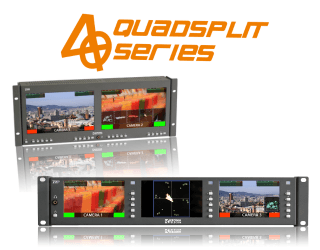

En la serie QuadSplit es posible configurar alarmas independientes para cada cuadrante: pérdida de sincronismo, imagen congelada, pérdida de imagen y audio.
