FORUM IP SPLIT y LITE FORUM IP LITE
¿Interesado en este producto?
Solicitar informaciónMezcladores de Audio Digital para Radio y TV

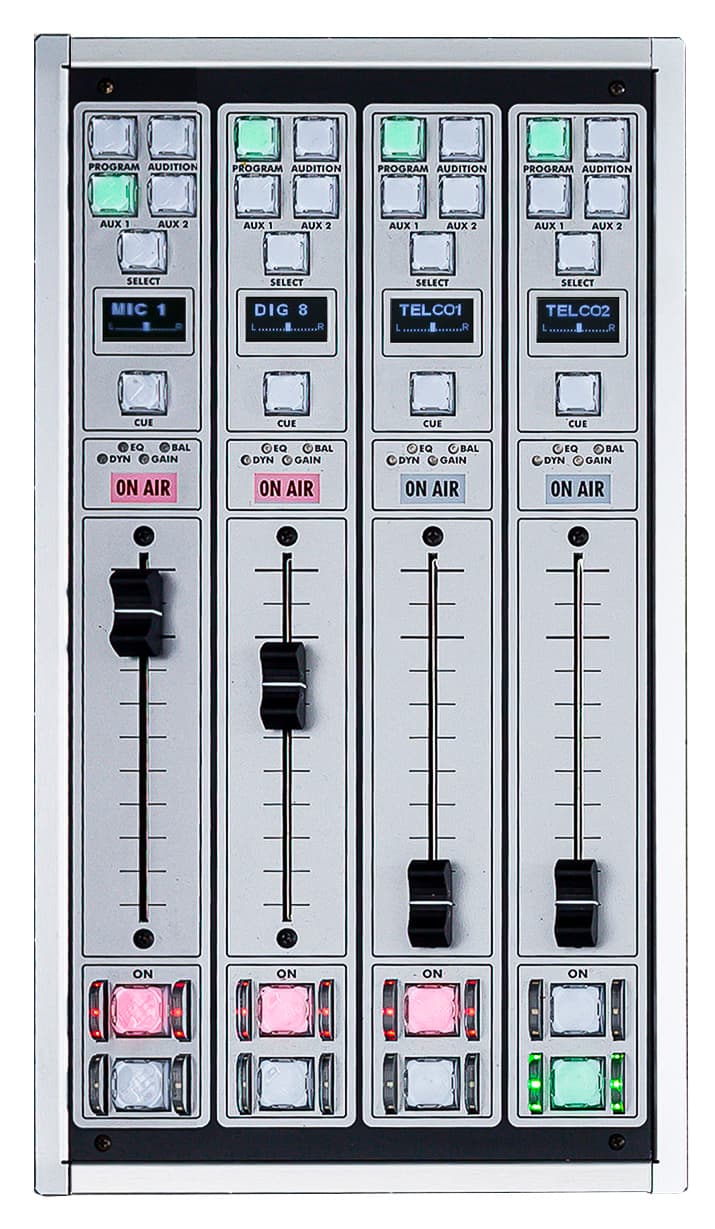

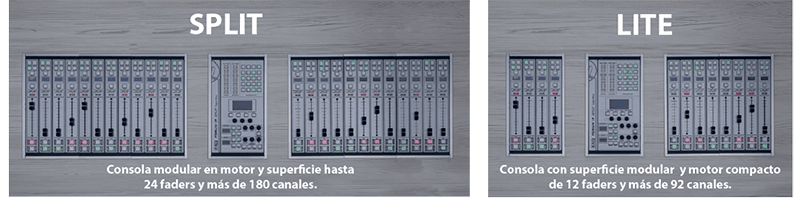

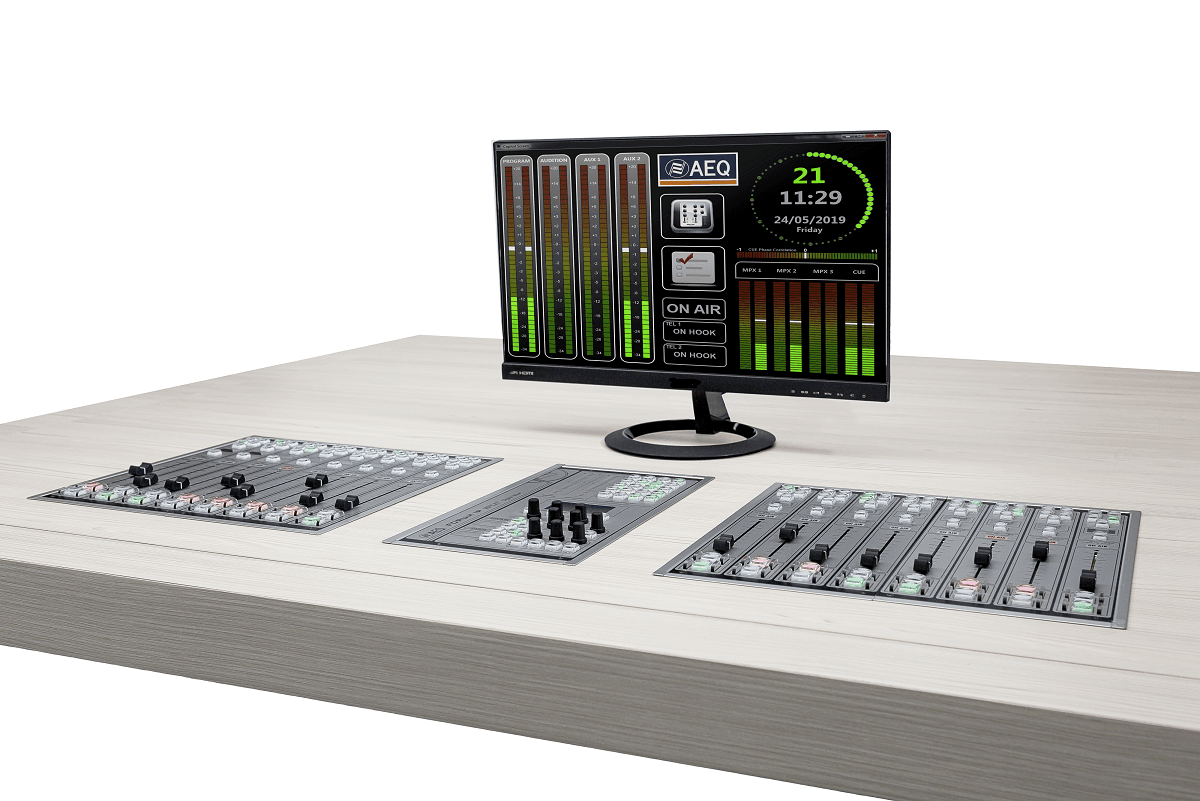

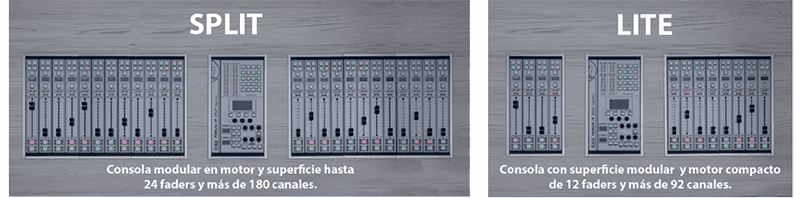

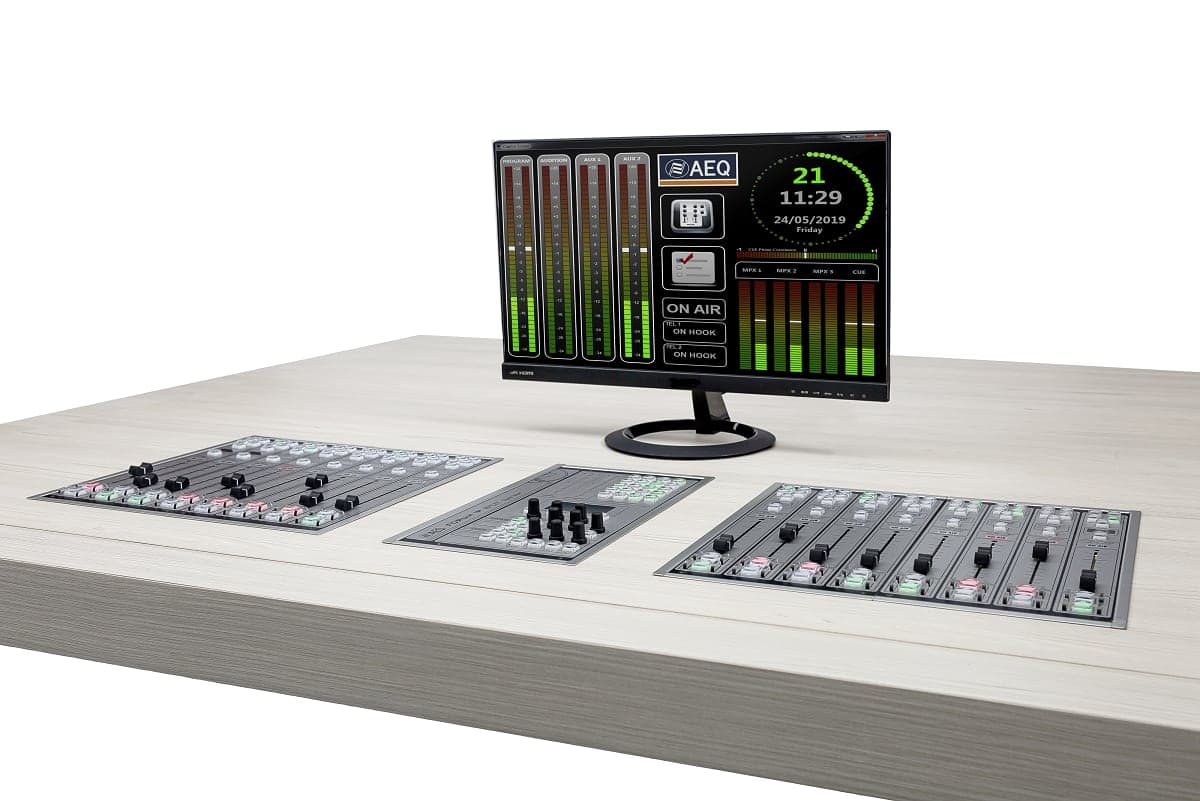

FORUM es una familia de mesas de mezclas digitales de audio para Radio y Televisión, especialmente diseñadas para el control de emisiones ON-AIR y adaptables a distintas situaciones de trabajo. Sencillez y potencia de control se combinan en FORUM IP para cubrir tanto las necesidades más básicas de operación, como las avanzadas. Dos versiones: SPLIT y LITE. Disponible en dos formatos: para encastrar y de sobremesa.
Incorporan todas las características necesarias para uso ON AIR
Escalable hasta 24 faders según necesidades
Sencillez y potencia de control combinados
Software opcional de control remoto y visualización
FORUM incluye memorias que almacenan los ajustes de cada señal
Fácil instalación y configuración
Descripción Funcional

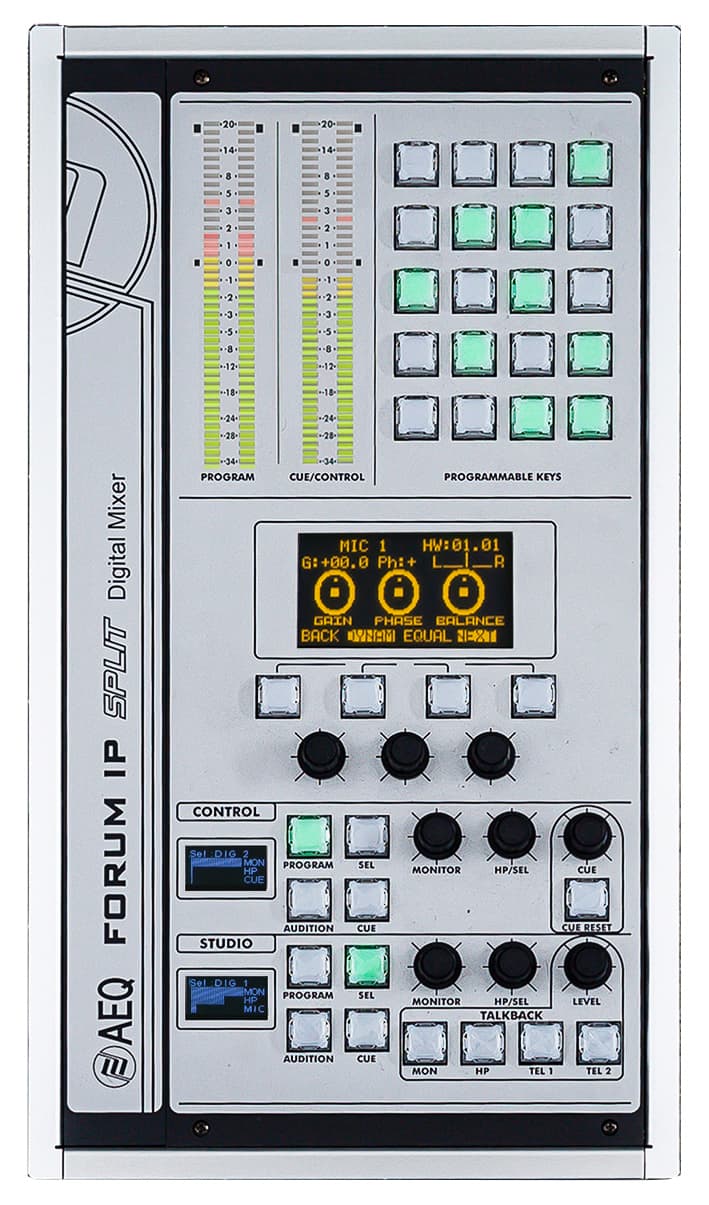

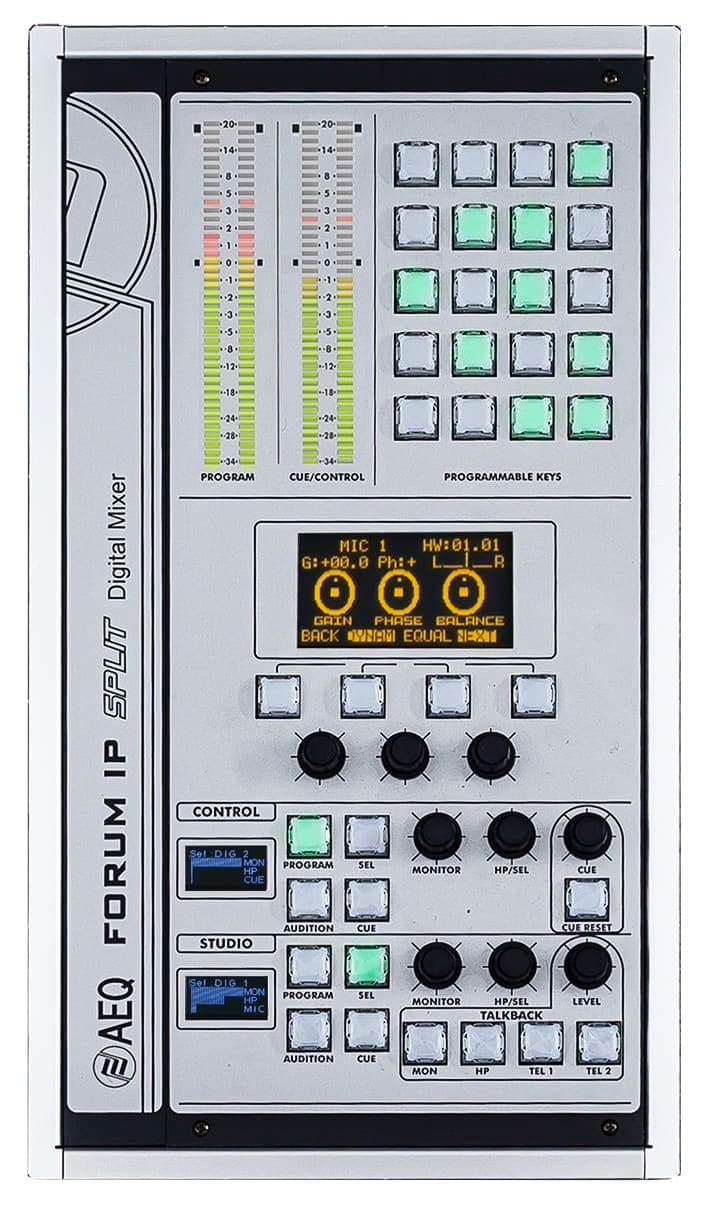

FORUM IP dispone de dos secciones para el monitorado independiente del control y el estudio o locutorio. En estas secciones existen controles de nivel independientes para las vías de monitores del control, del estudio y de los auriculares, así como del monitor de CUE incorporado en la propia supercie. La supercie de FORUM IP integra dos pantalla donde visualizar las selecciones realizadas. FORUM IP incluye el control independiente y centralizado de la señalización ON AIR, de las señales asignadas a los monitores y auriculares, de los niveles de dichas vías de monitorizado, del corte de tos, de los PFL remotos, etc.
Sencillez y potencia en cada emisión
Motor y Conectividad

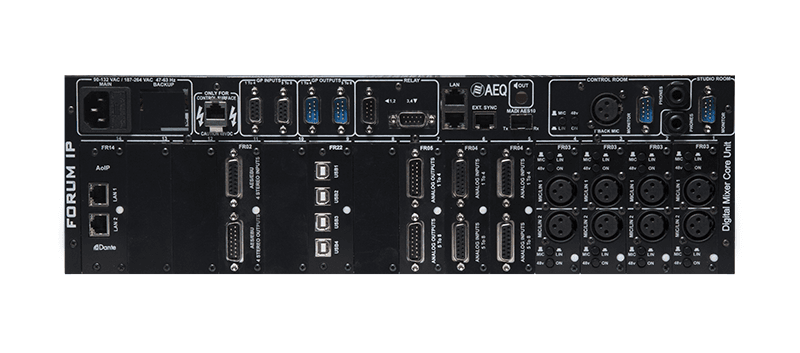

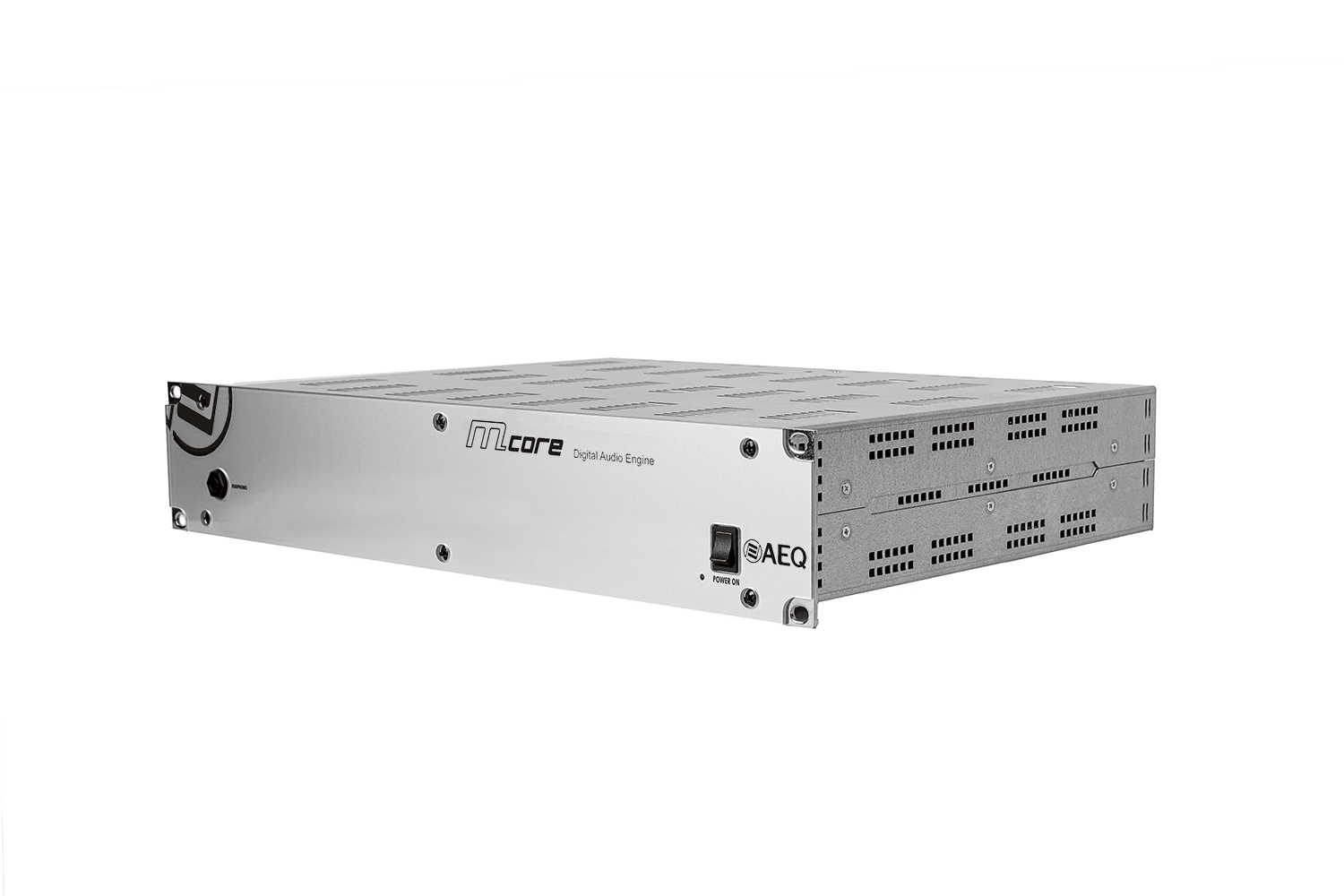

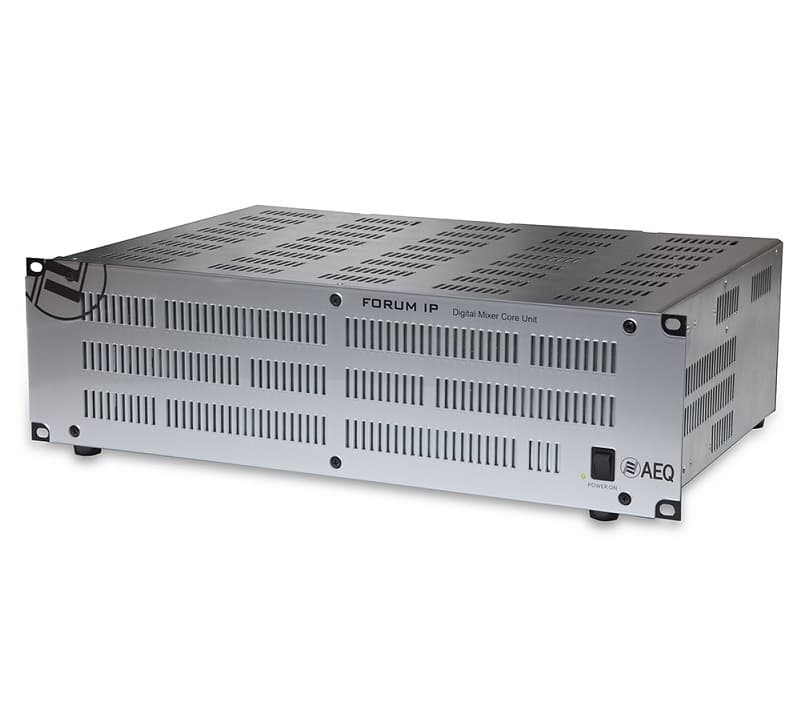

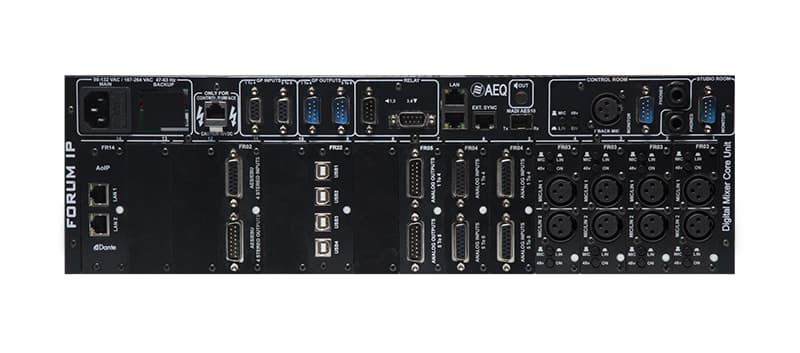

La versión FORUM IP SPLIT viene con el motor modular FR CORE de 3 unidades de rack con 14 slots para insertar en su panel trasero módulos de entradas y salidas. La versión FORUM IP LITE viene con el motor compacto M_CORE de 2 unidades de rack con conexiones fijas.
En ambos se puede instalar fuente de alimentación redundante y licencias para aplicaciones de ayuda a la operación y control remoto.
- Chasis de 3 unidades con 14 slots para insertar en su panel trasero módulos de entradas y salidas. Incorpora también entradas y salidas de propósito general como micrófono de autocontrol y talkback, monitor de control, monitor de estudio, CUE, auriculares de control y de estudio, y GPIOs. Las capacidades de E/S de la consola se pueden ampliar a través de las módulos NETBOX AEQ, aumentando el número de entradas y salidas analógicas mono (o pares estéreo), entradas y salidas digitales estéreo, entradas micro / línea, salidas de auricular estéreo y GPIOs.
- Admite un máximo de 14 módulos múltiples de entradas y salidas, 4 de ellos pueden ser de micro-línea doble, dos de híbrido digital y dos de AoIP.
- Entrada adicional integrada de micro-línea para talkback y autocontrol.
- Multicanales: IP a través de 1 o 2 módulos opcionales de 32 canales de audio por IP tecnología AES 67 formato DANTE. Alternativamente, MADI por módulo interno opcional de 64 I/O.
- FR02: MÓDULO DE ENTRADAS / SALIDAS DIGITALES:
- – 4 Entradas estereofónicas digitales AES/EBU.
- – 4 Salidas estereofónicas digitales AES/EBU.
- – SRC en todas las entradas.
- – Admite formatos AES-EBU o SPDIF.
- FR03: MÓDULO DE ENTRADAS MICRO/LÍNEA:
- – 2 Entradas conmutables MICRO/LINEA.
- – Conmutador PHANTOM 48V ON/OFF independiente por entrada.
- FR04: MÓDULO DE ENTRADAS DE LÍNEA ANALÓGICA:
- – 8 Entradas monofónicas a nivel de línea, balanceadas electrónicamente.
- FR05: MÓDULO DE SALIDAS DE LÍNEA ANALÓGICA:
- – 8 Salidas monofónicas a nivel de línea, balanceadas electrónicamente.
- FR11: MÓDULO MULTICANAL SÍNCRONO AES 10 MADI:
- Hasta 64 canales de audio en cada sentido para intercomunicar con un simple par de fibras ópticas la consola con un router u otra consola situados a cientos de metros. No ocupa slot de entradas y salidas.
- FR14: MÓDULO MULTICANAL AoIP AES67 / DANTE ™:
- Incorpora a la consola 32 canales de AoIP de la red y pone a disposición de cualquier equipo de la red 32 canales de audio de la consola. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain).
- FR22: MÓDULO DE ENTRADAS / SALIDAS USB:
- – 4 Entradas / salidas estereofónicas digitales USB.
- – SRC en todas las entradas.
- – Implementa en el sistema operativo del PC dispositivos estándar "USB audio device".
- FR33: MÓDULO HÍBRIDO TELEFÓNICO DIGITAL:
- Con conector para línea telefónica y para terminal telefónico auxiliar.

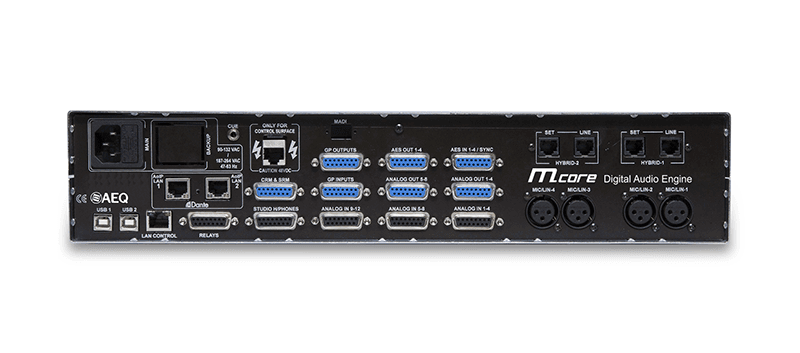

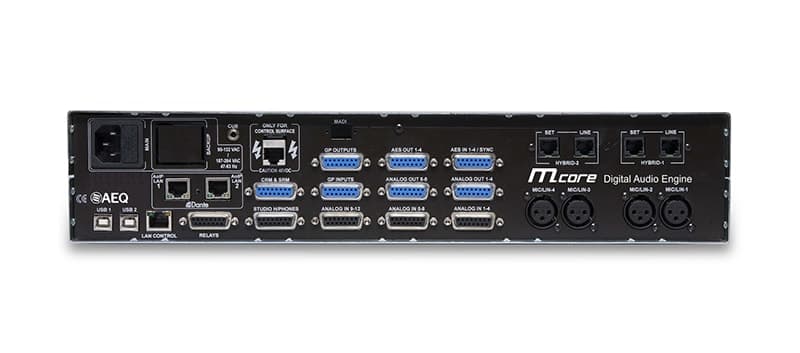

- Chasis de 2 unidades con configuración fija a la que se le pueden añadir algunas tarjetas opcionales. Incorpora entradas y salidas de propósito general: monitor de control, monitor de estudio, CUE, auriculares de control y de estudio, y GPIOs.
- Entradas
- – 4 entradas micro/línea mono, conmutación desde la superficie. Alimentación phantom configurable desde la superficie.
- – 2 entradas digitales estéreo USB (son E/S).
- – 4 entradas digitales estéreo AES/EBU configurables como SPDIF.
- – 12 entradas analógicas (configurables individualmente en pares estéreo, 6 pares).
- Salidas
- – 2 salidas digitales estéreo USB (son E/S).
- – 4 salidas digitales estéreo AES/EBU configurables como SPDIF.
- – 8 salidas analógicas (configurables individualmente en pares ST, 4 pares).
- MCORE MADI: MÓDULO AES10 / MADI:
- Hasta 64 canales de audio en cada sentido para intercomunicar con un simple par de fibras ópticas la consola con un router u otra consola situados a cientos de metros.
- MCORE DANTE 32: MÓDULO MULTICANAL AoIP AES67 / DANTE ™:
- Incorpora a la consola 32 canales de AoIP de la red y pone a disposición de cualquier equipo de la red 32 canales de audio de la consola. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain).
- MCORE DANTE 16: MÓDULO MULTICANAL AoIP AES67 / DANTE ™:
- Incorpora a la consola 16 canales de AoIP de la red y pone a disposición de cualquier equipo de la red 16 canales de audio de la consola. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain).
- MCORE HYB: MÓDULO HÍBRIDO TELEFÓNICO DIGITAL DOBLE:
- Con conectores para líneas telefónicas y para terminales telefónicos auxiliares.
Software de Visualización y Control

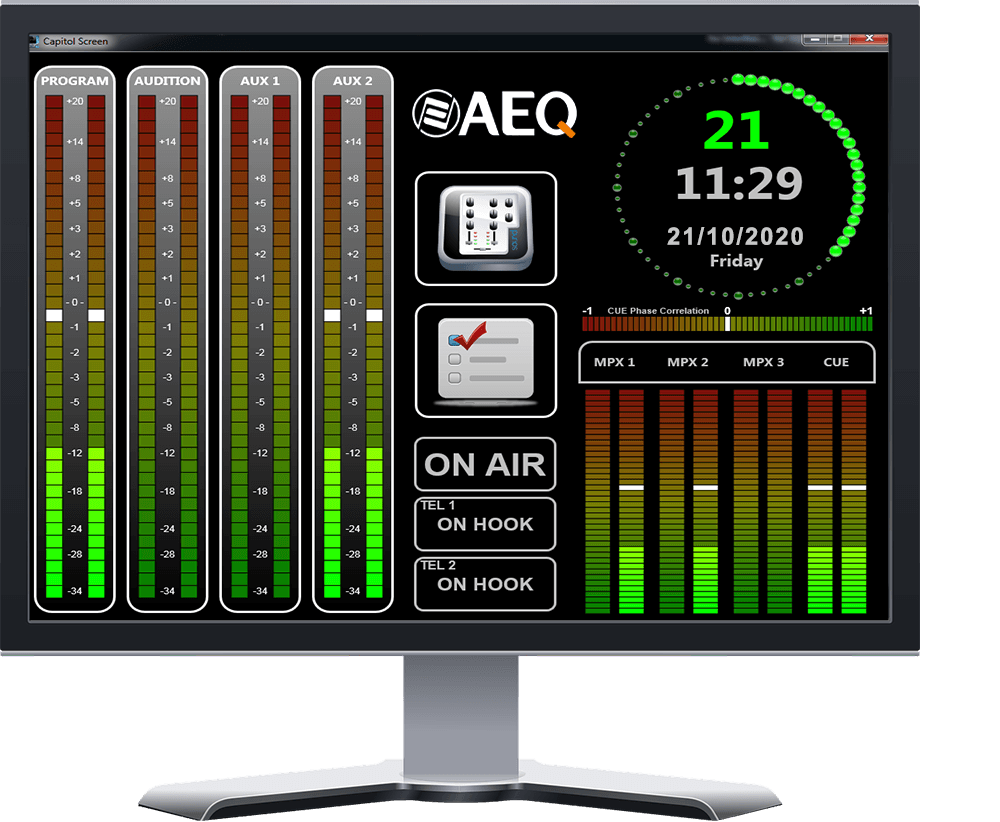

Forum Screen
Software para pantalla convencional o touch screen, sobre sistemas operativos Windows o iOS, que facilita el control funcional y la operación de la consola. Tanto en iPad como en PC, permite una visualización cómoda de los parámetros principales de la consola (vúmetros, reloj y temporizador, estado ON AIR y situación de los teléfonos) en una pantalla exterior. También facilita la selección de fuentes, el control rápido y preciso de ganancia, balance/panorama y procesos de cada canal sobre la pantalla exterior.
Consola para PC o Tablet

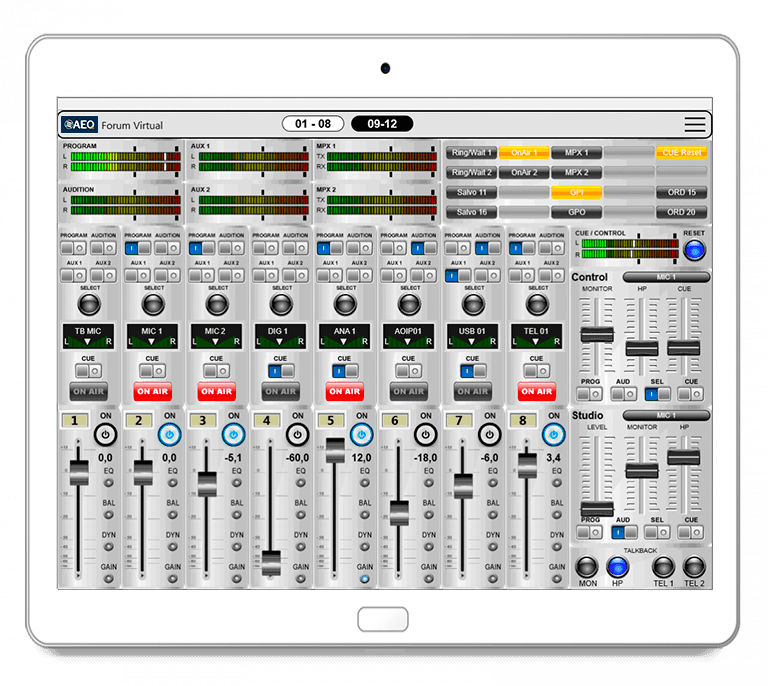

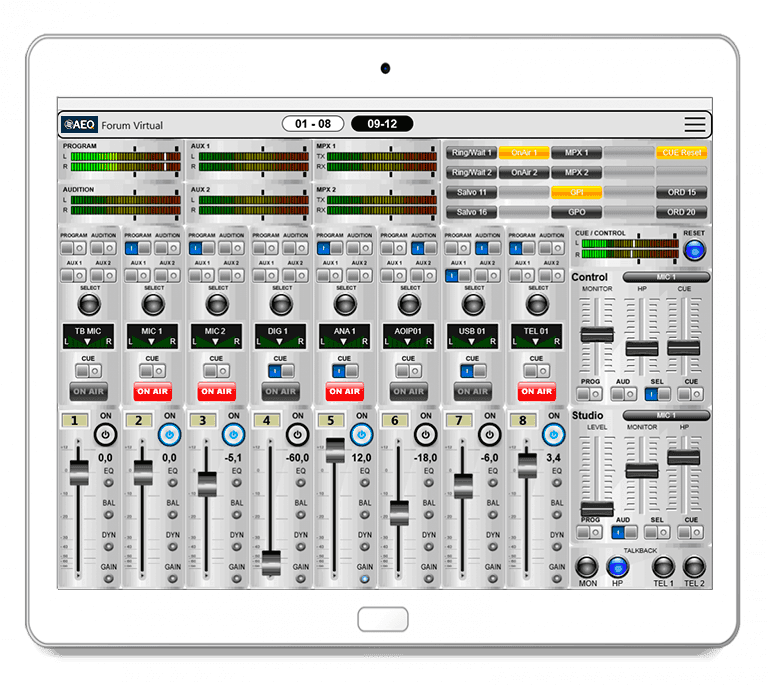

Forum Virtual
Esta aplicación funciona como complemento de la consola digital FORUM IP mostrando una representación exacta de la superficie de control de la consola en un dispositivo Windows o iOS, sea PC ó tablet, permitiendo su control en paralelo o alternativo a la superficie, por tanto, su gestión dual o remota.
Detalles Técnicos
Funcionalidades
- Corte de tos, señalización ON-AIR para estudio y control.
- Fader-start, PFL remoto, talkback, corte automático de monitores.
- Configuración de salidas N-1.
- Control de equipamiento externo (híbridos y audiocodecs AEQ) integrado en la sección de teclas programables.
- Opción Pre Fader / Post Fader independiente para todos los enrutamientos.
- Comunicación de control a través de conexión Ethernet 10/100 bajo protocolo TCP/IP.
- Autoarranque (seleccionable) con los últimos ajustes (o con la configuración por defecto).
- Señales asignables a cualquier canal de control.
- Almacenamiento en memoria de los ajustes de todas las señales: una configuración básica y 6 definidas por el usuario.
- Software opcional de visualización y control de consolas Forum IP SPLIT y LITE.
- Pantalla igual o mayor a 7″ touchscreen.
Conectividad
- Salidas de monitores y auriculares integradas, para sala de control y estudio.
- Salida de altavoz CUE.
- Alimentación fantasma y equilibrado electrónico para entradas de micrófono.
- Entradas y salidas de línea analógicas equilibradas electrónicamente.
- Entradas y salidas digitales balanceadas por transformador.
- Convertidores de frecuencia de muestreo (SRC) para todas las entradas digitales.
- Compatible con formatos de señal digital AES/EBU, S-PDIF y USB.
- Admite conexión de audio digital AES 10 MADI de 64 canales a través de fibra óptica.
- Conexión IP a través de enlaces AoIP multicanal mediante protocolos DANTE™/AES67.
- 8 GPI y 8 GPO optoacoplados y 4 GPO mediante contacto de relé.
- Módulos intercambiables en caliente para facilitar el mantenimiento.
- Admite un máximo de 14 módulos de entrada y salida múltiples, 4 de los cuales pueden ser de doble micro-línea, dos híbridos digitales y dos AoIP.
- Entrada de micro/línea conmutable integrada adicional para operaciones de talk-back y autocontrol.
- Conectividad multicanal opcional: AoIP a través de uno o dos módulos de 32 canales con protocolo DANTE/AES67. Alternativamente, MADI a través de un módulo de fibra transceptor SFP interno de 64 canales de E/S.
- Anchura: 482,6 mm (19″).
- Altura: máx. 3 unidades de rack, 135 mm (5 3/8″).
- Profundidad: 310 mm (12 ¼»).
- Opcional Híbrido telefónico digital dual interno con dos conectores para línea y dos para SET.
- Conectividad multicanal opcional: AoIP a través de un módulo interno de 16 ó 32 canales con protocolo DANTE/AES67. Alternativamente, MADI a través de un módulo interno de fibra transceptora SFP de 64 canales de E/S.
- Anchura 482 mm (19″).
- Altura 2 u rack. 89 mm (3 ½»).
- Profundidad 330 mm (13″).
Descargables
Catálogos y manuales disponibles para FORUM IP SPLIT y LITE.
