FORUM PLUS es una familia de mesas de mezclas digitales de audio para Radio y Televisión, especialmente diseñadas para el control de emisiones ON-AIR y adaptables a distintas situaciones de trabajo. Sencillez y potencia de control se combinan en las nuevas FORUM IP PLUS y FORUM LITE PLUS para cubrir tanto las necesidades más básicas de operación, como las avanzadas. Disponible en dos formatos: para encastrar y de sobremesa.
Todas las funcionalidades necesarias para uso ON-AIR
Conexión Bluetooth en superficie para enlace con smartphones
Enlace Dante® para micrófono, auriculares, altavoces CUE y Bluetooth de superficie a motor
Sencillez y potencia de control combinados
Software opcional de control remoto y visualización
Memorias que almacenan los ajustes de cada señal
Fácil instalación y configuración

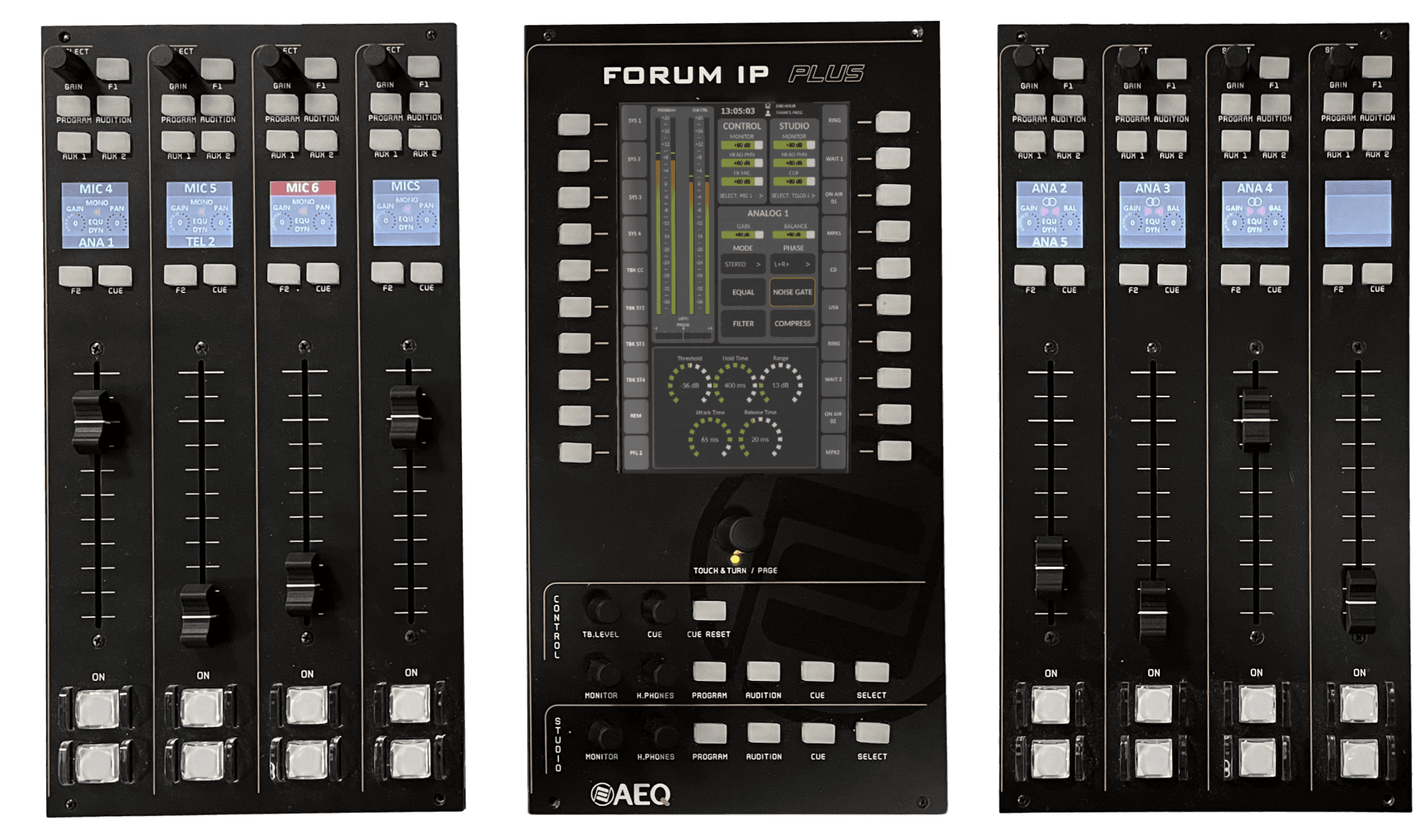

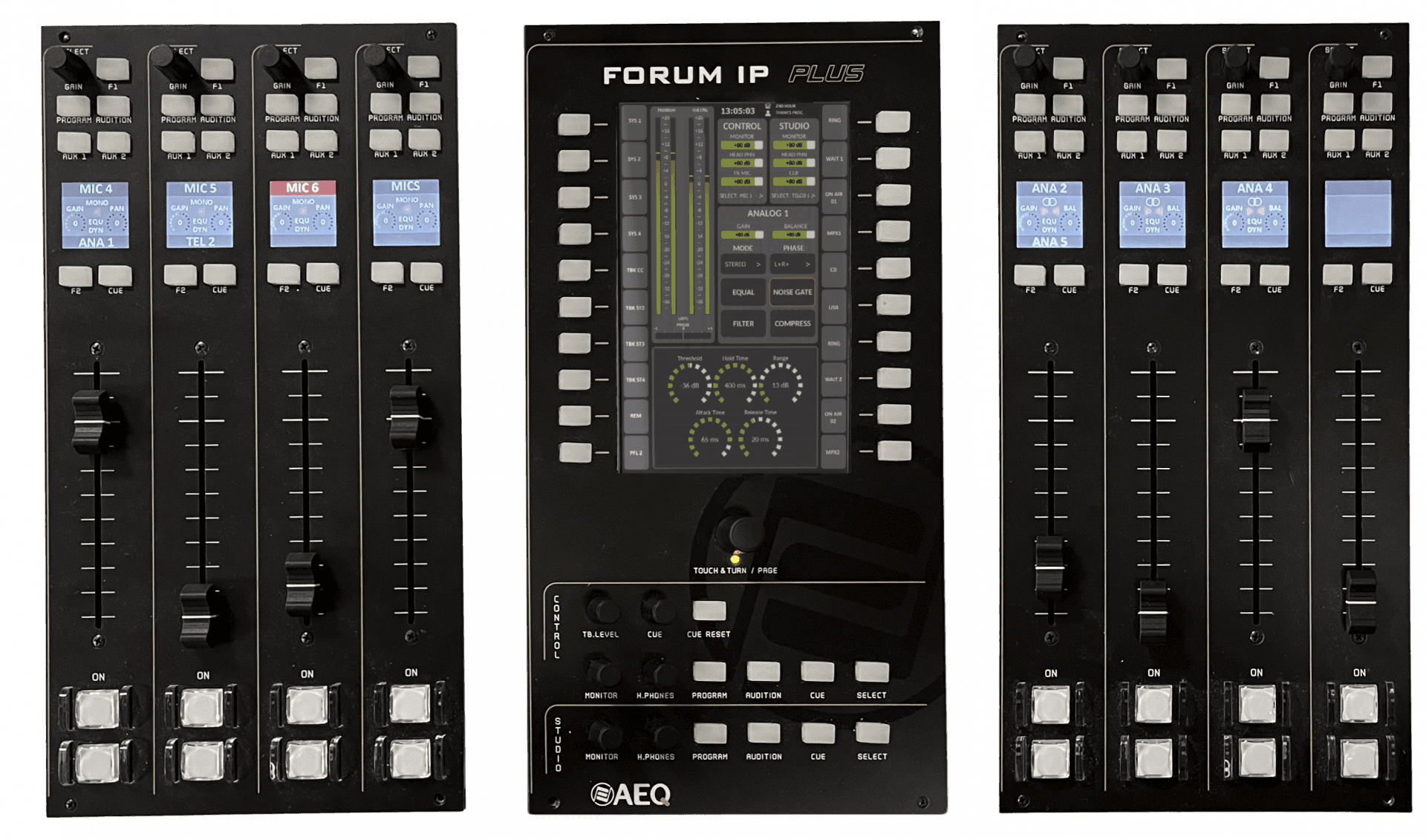

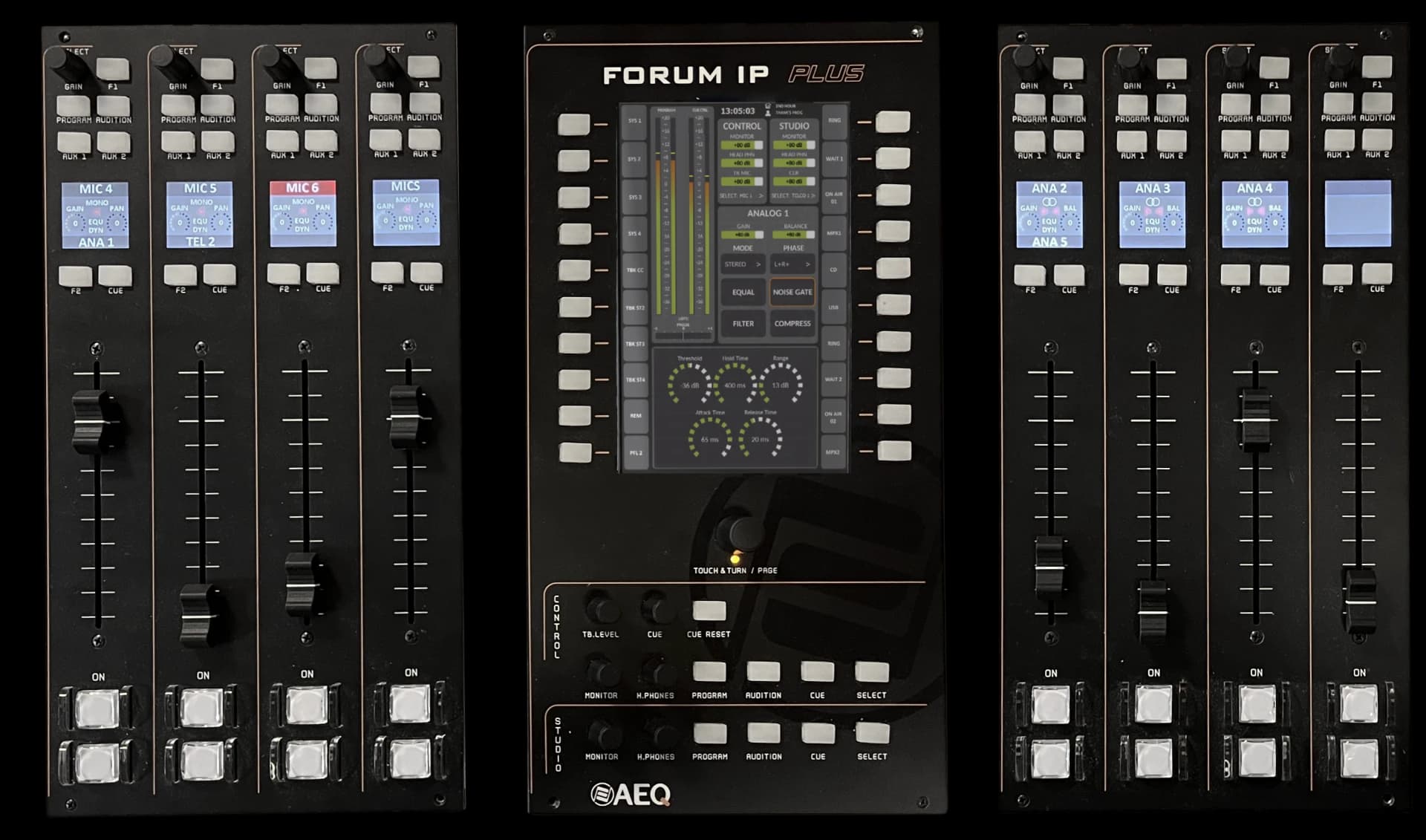

FORUM IP PLUS
Consola modular en motor y superficie, con faders motorizados y teclas programables por canal. Hasta 24 faders y más de 180 canales.

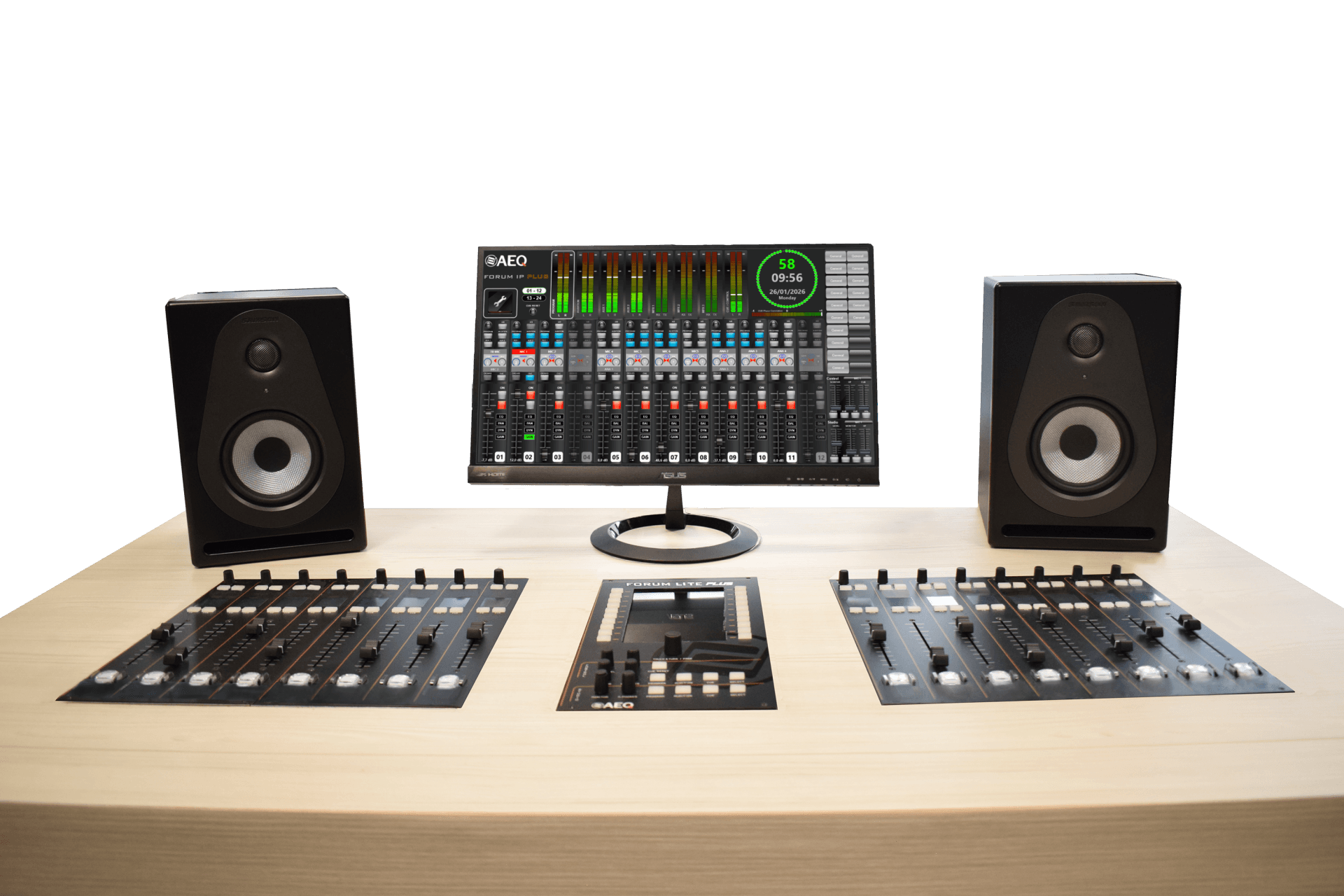

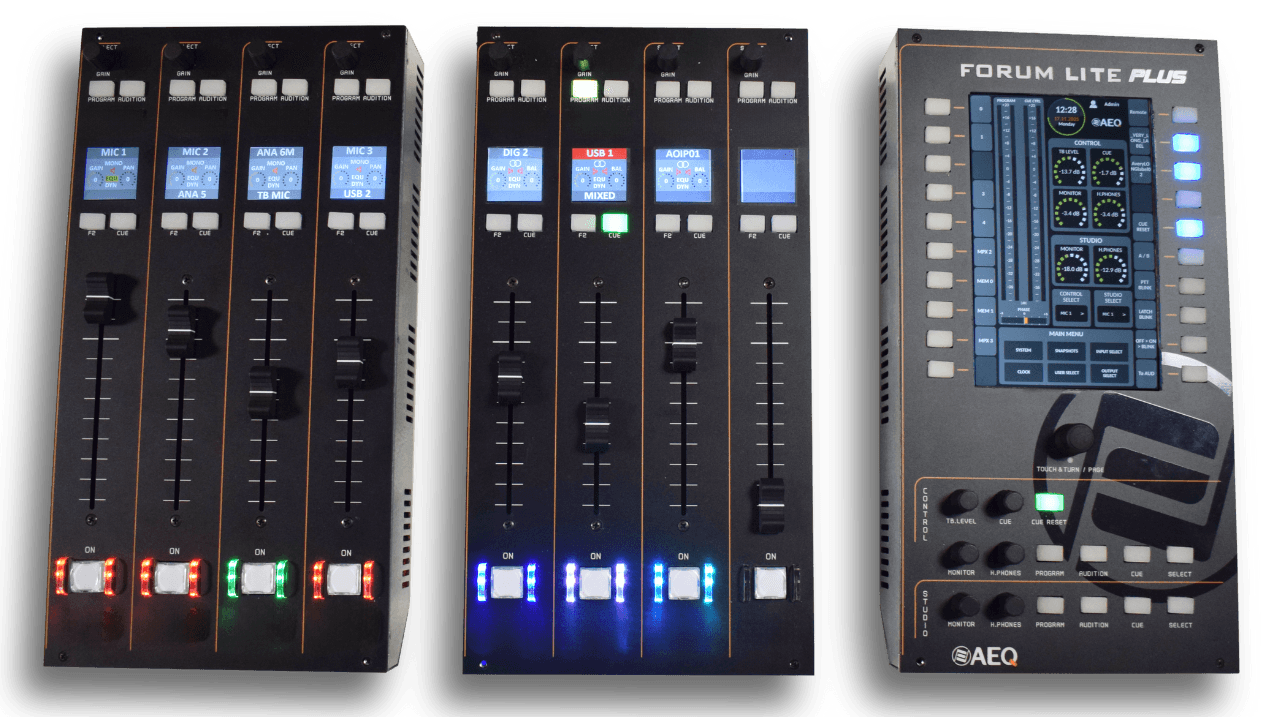

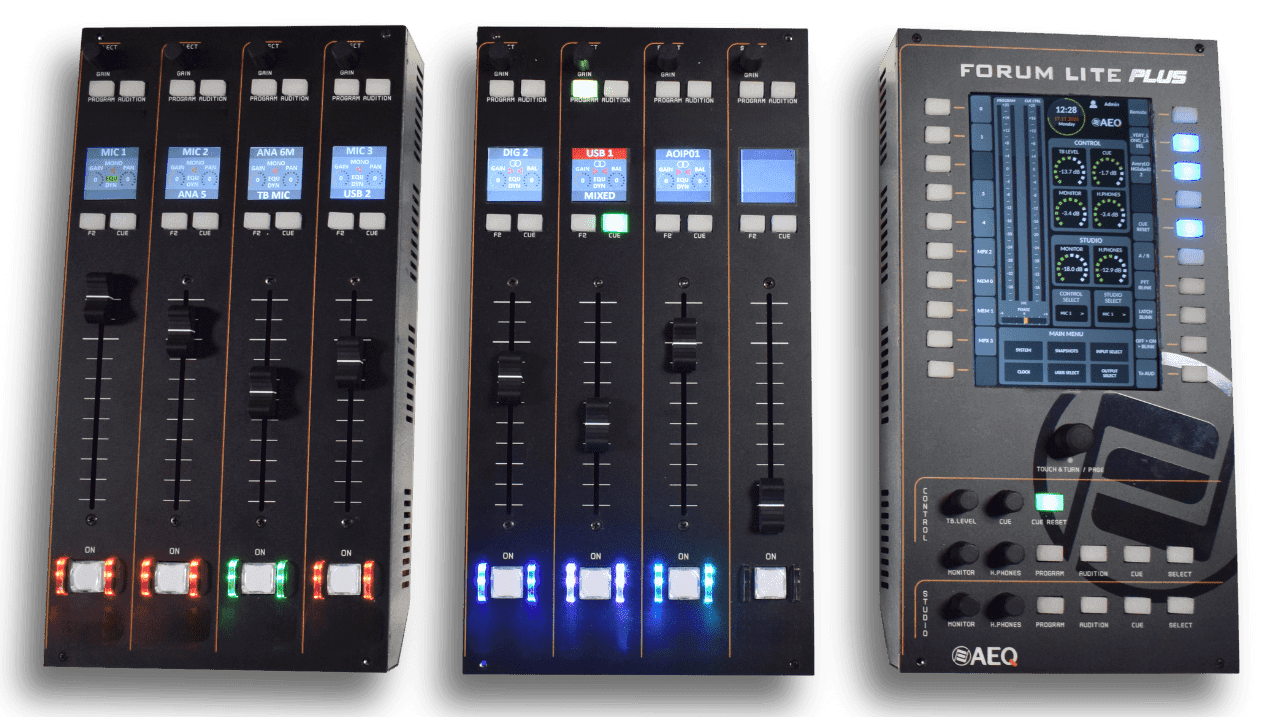

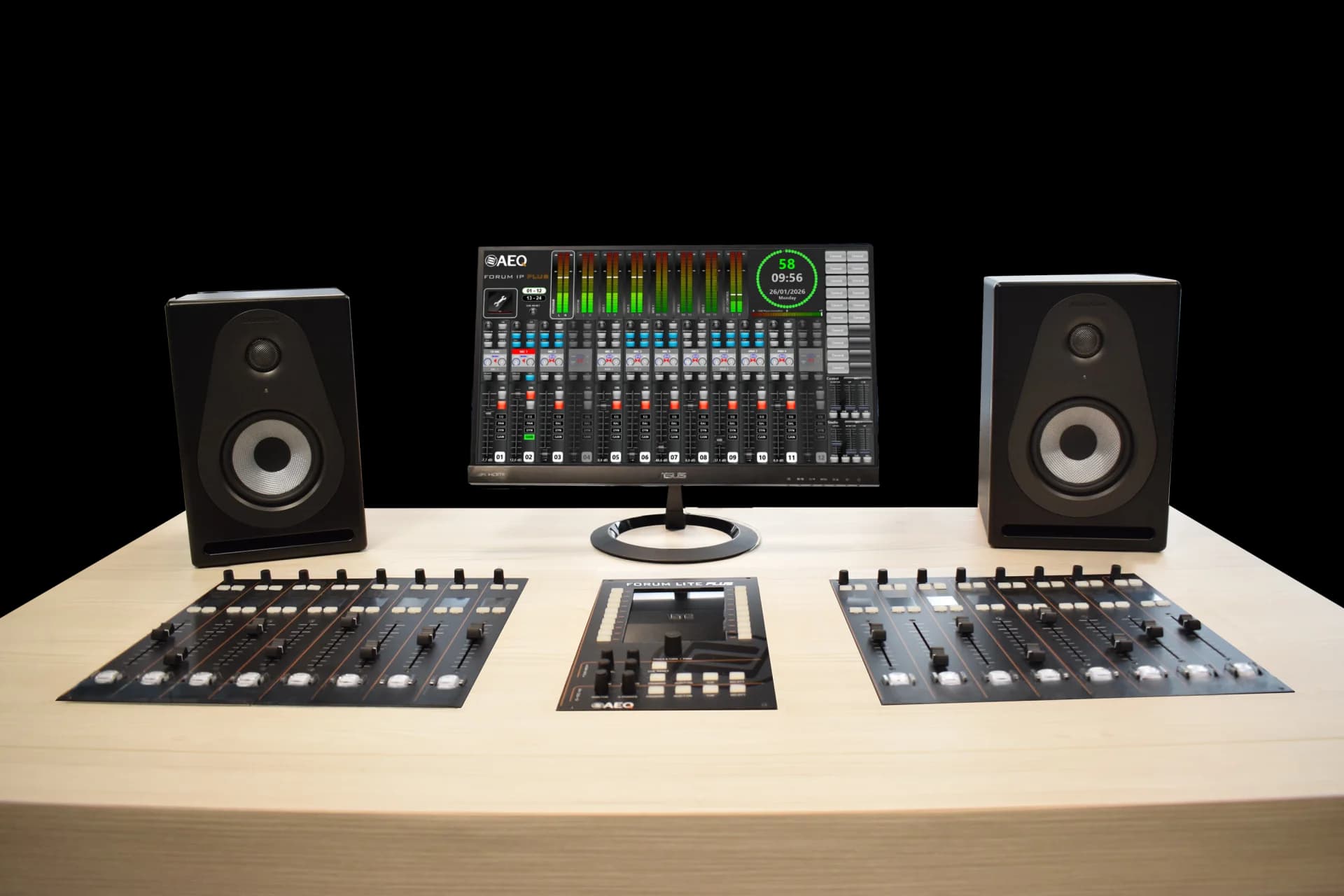

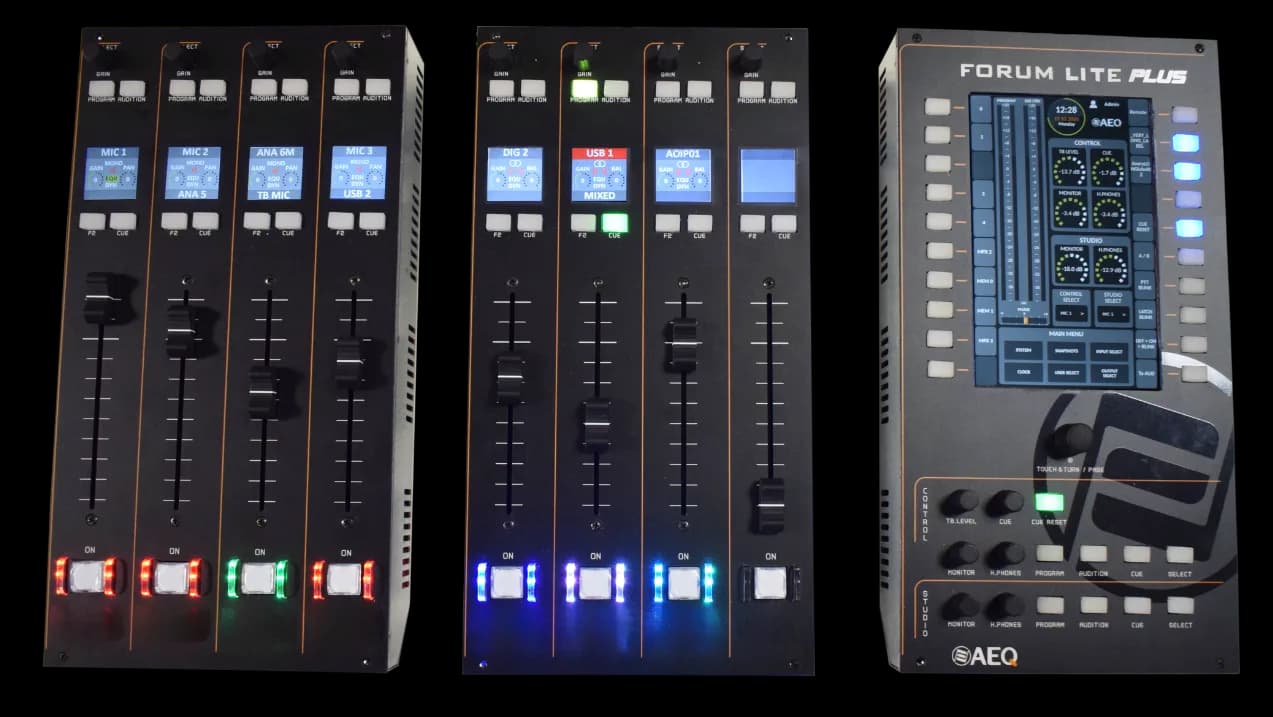

FORUM LITE PLUS
Consola con superficie modular y motor compacto, con 5 teclas programables por canal, 12 faders y más de 92 canales.
Descripción Funcional
La superficie de control de AEQ FORUM PLUS se construye sobre módulos independientes de 4 faders, desde una configuración básica de 4 canales, pasando por 8, hasta un máximo de 24 canales en versión IP PLUS, y hasta 12 en LITE PLUS.
La asignación de señales a canales en AEQ FORUM PLUS es totalmente definible por el usuario: es posible asignar señales presentes en el sistema a canales, de tal forma que un mismo canal puede controlar en un momento dado una señal y en otro momento, otra señal distinta. Esto posibilita la reorganización de la distribución de canales para adaptarse a distintos programas u operadores. También se pueden manejar varias señales sobre un fader de grupo.

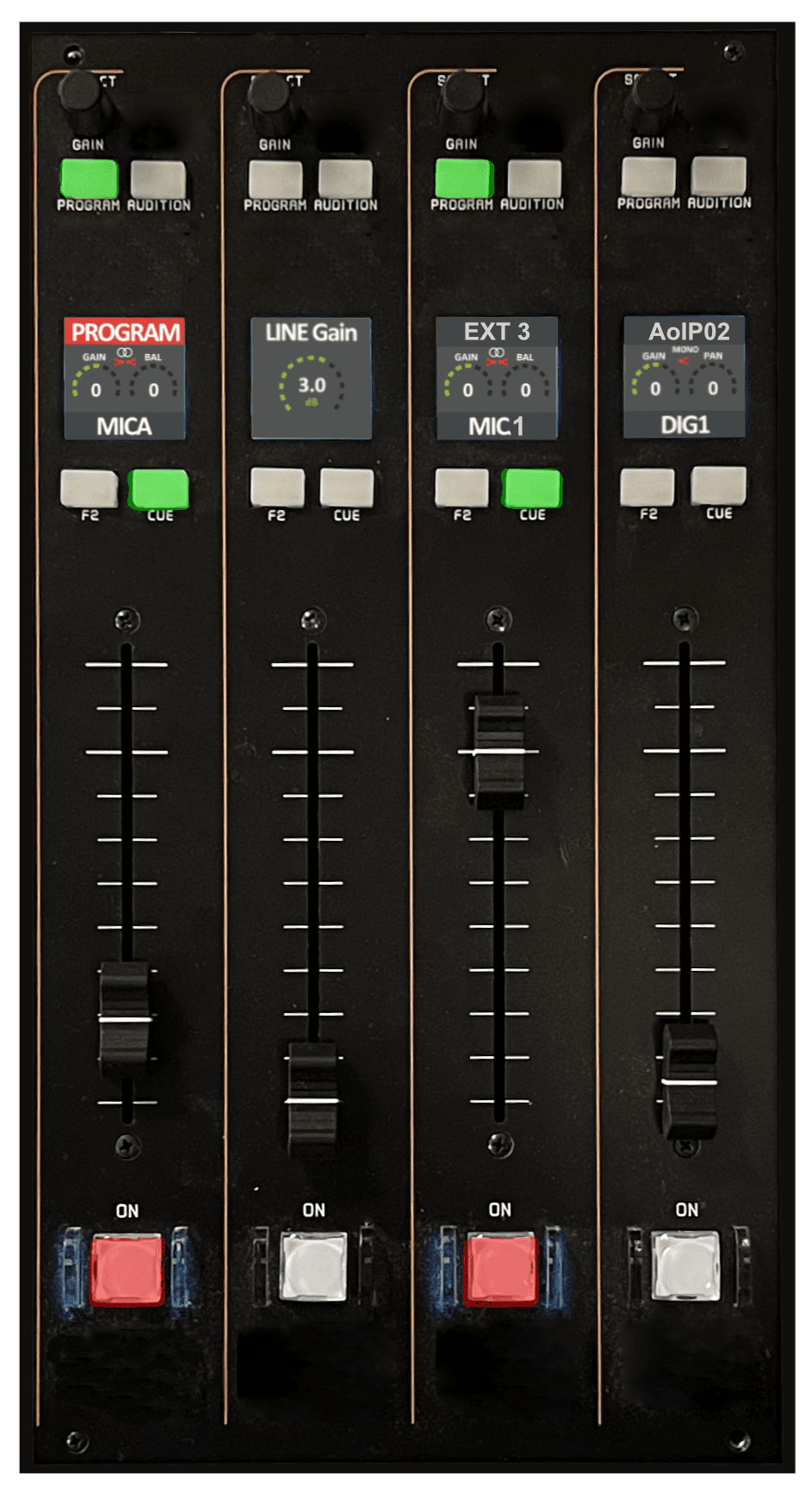

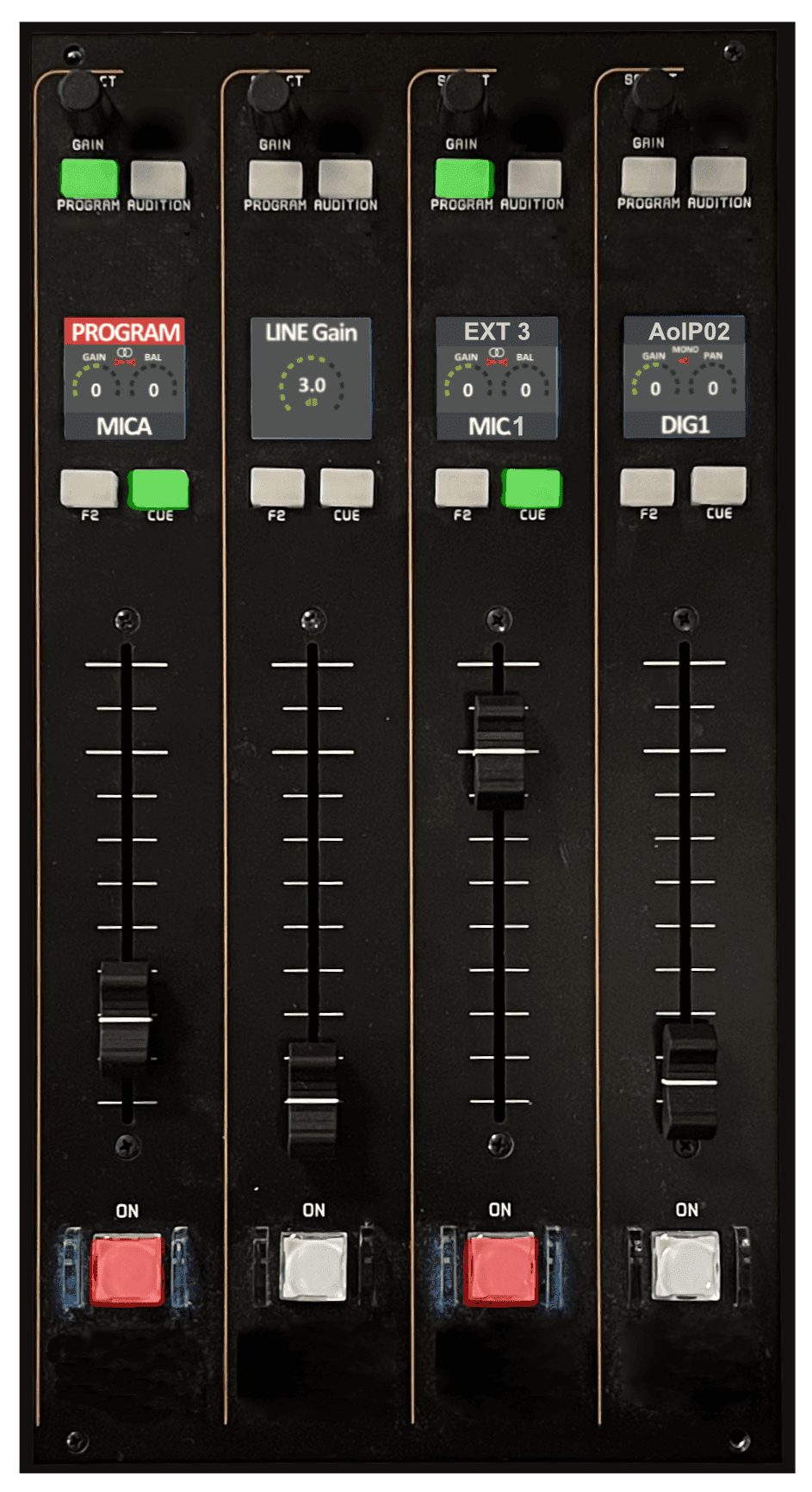

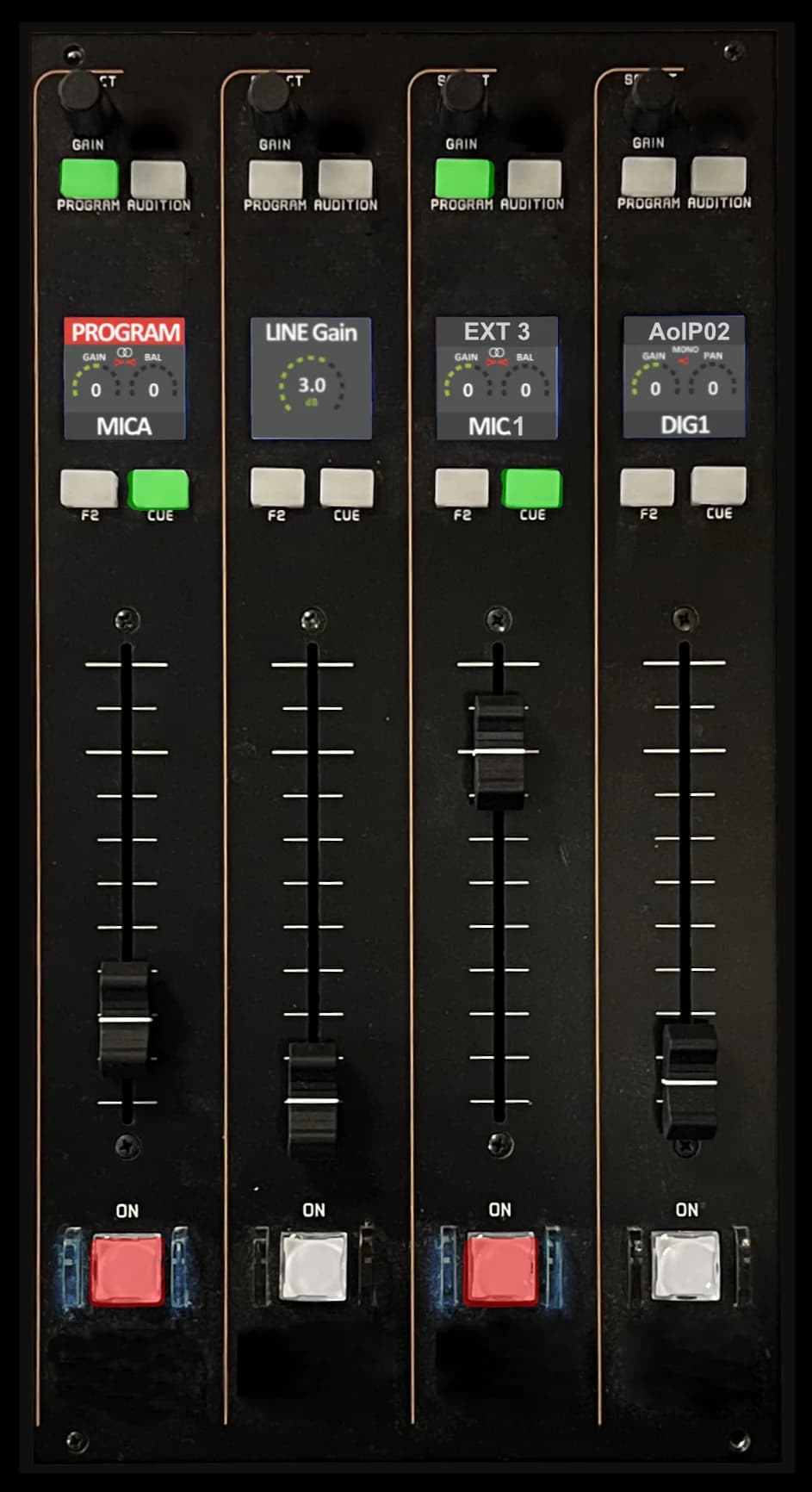

Versión Lite PLUS

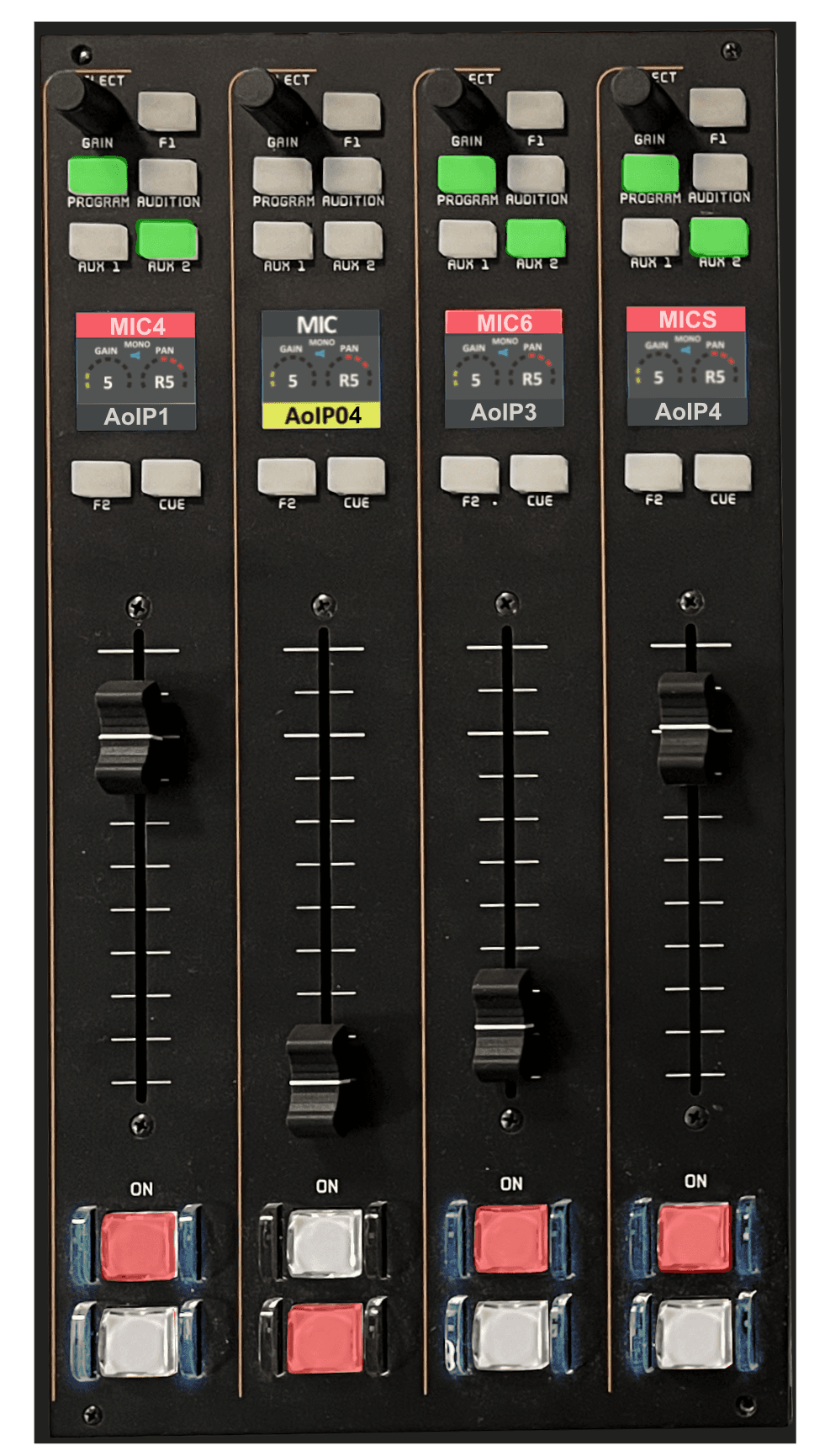

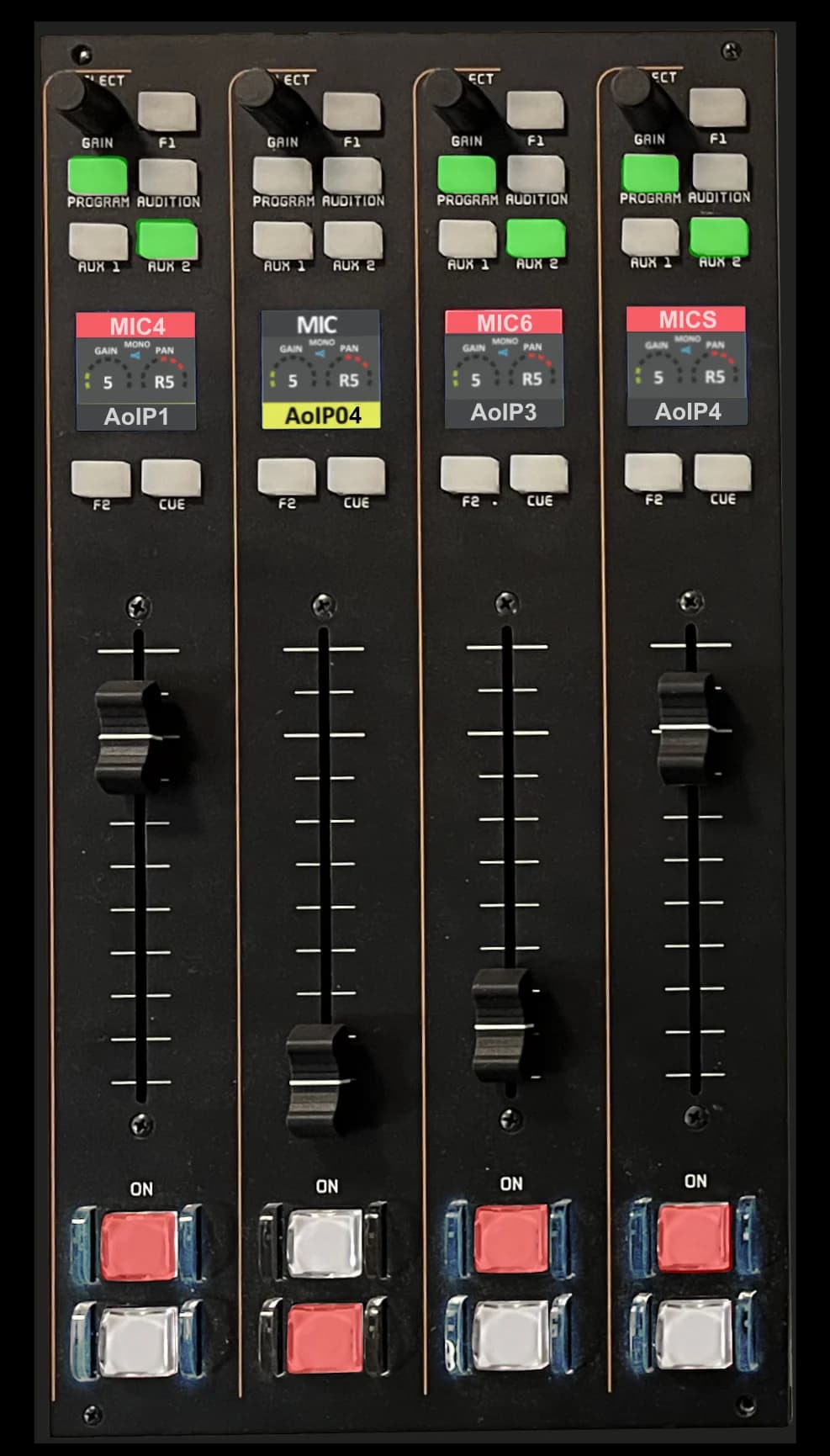

Versión IP PLUS
En la parte inferior del módulo están las zonas de monitorado de control y estudio y teclas básicas de talk-back. FORUM IP PLUS dispone de dos secciones para el monitorado independiente del control y el estudio o locutorio.

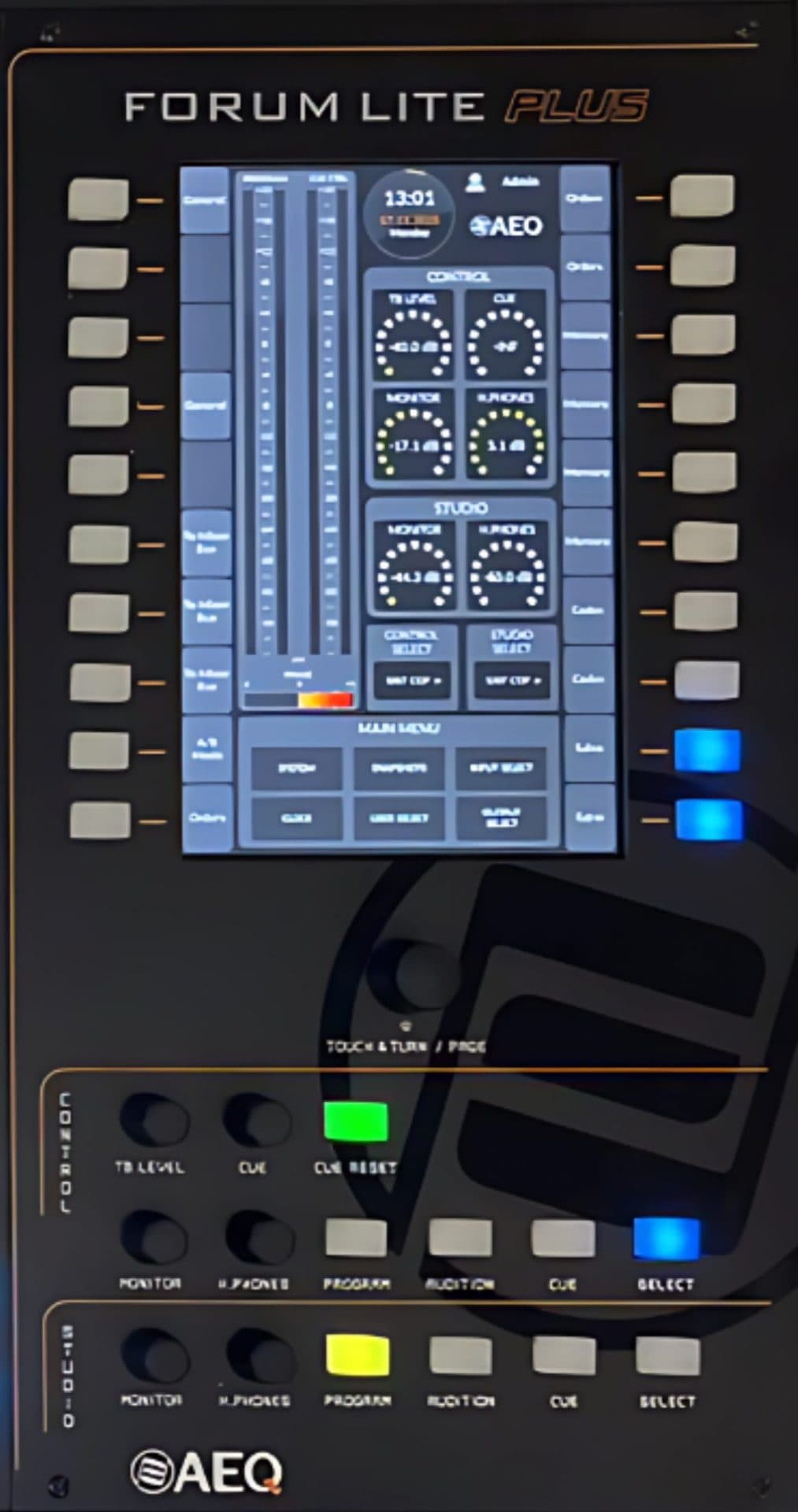

En la parte superior del módulo hay una pantalla táctil y 20 teclas programables con etiqueta en pantalla. En la pantalla están siempre presentes dos vúmetros digitales estereofónicos de alta precisión asignables a las salidas PROGRAM o, a través de las teclas CUE, a cualquier señal seleccionada.
En la pantalla hay controles e imágenes para configuraciones avanzadas. Pulsando el encoder de cada canal de fader, se selecciona el canal para acceder a las funciones de configuración avanzada. Esta configuración también se puede realizar en la aplicación Virtual Forum. Su operación se basa en teclas y menús de funcionamiento contextual, dependiendo de la información mostrada en pantalla. El botón de touch & turn facilita el ajuste preciso de los parámetros.

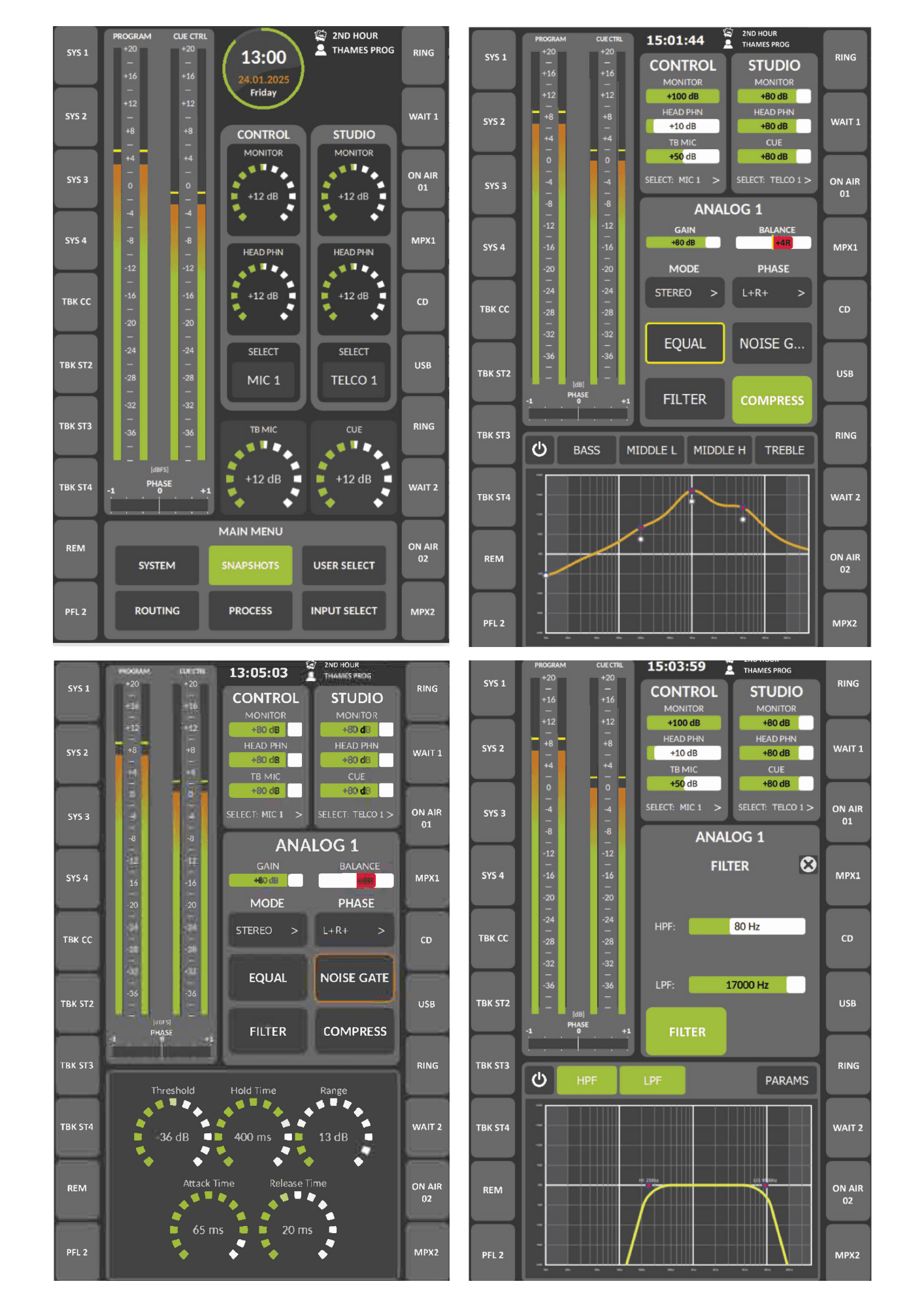

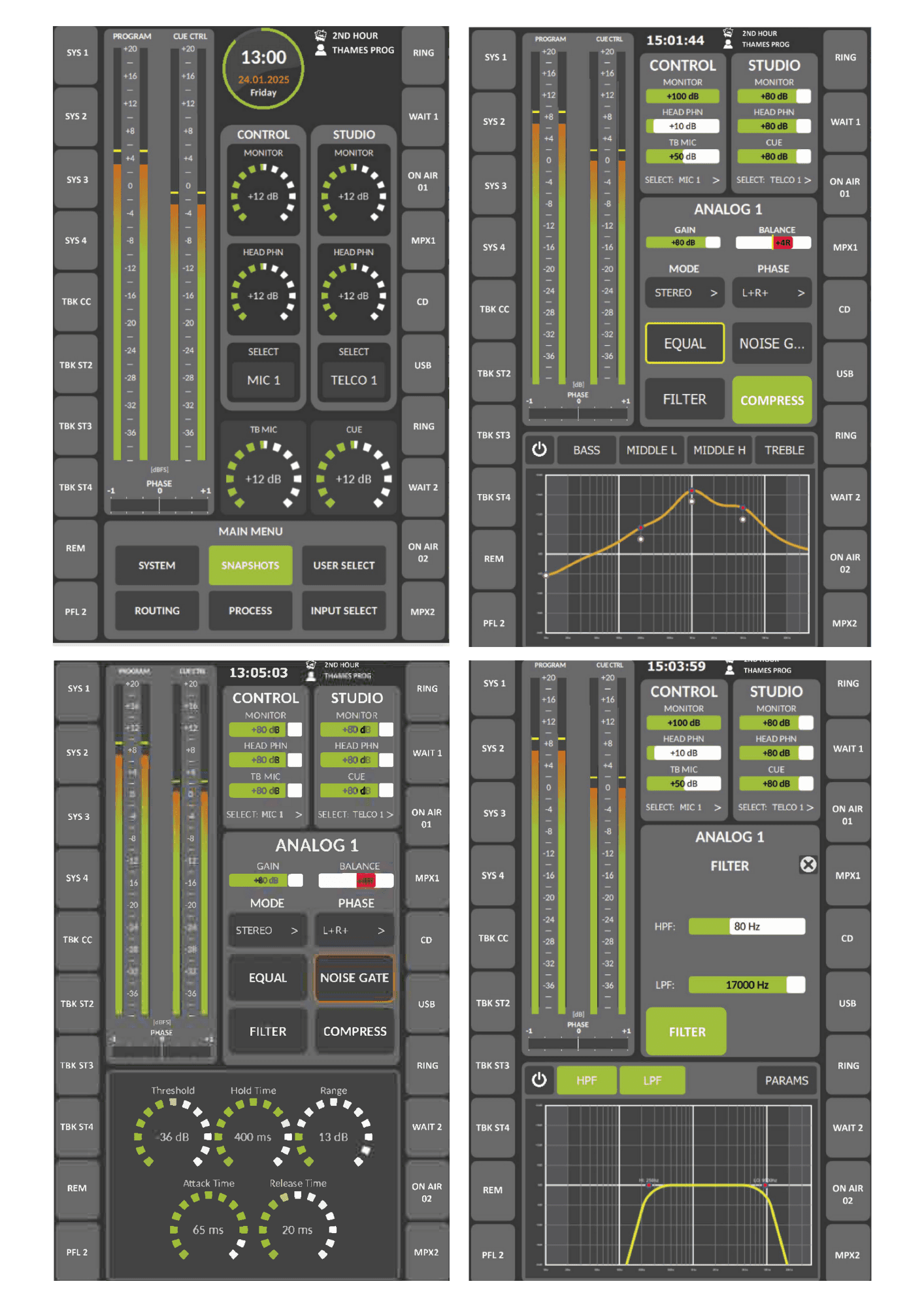

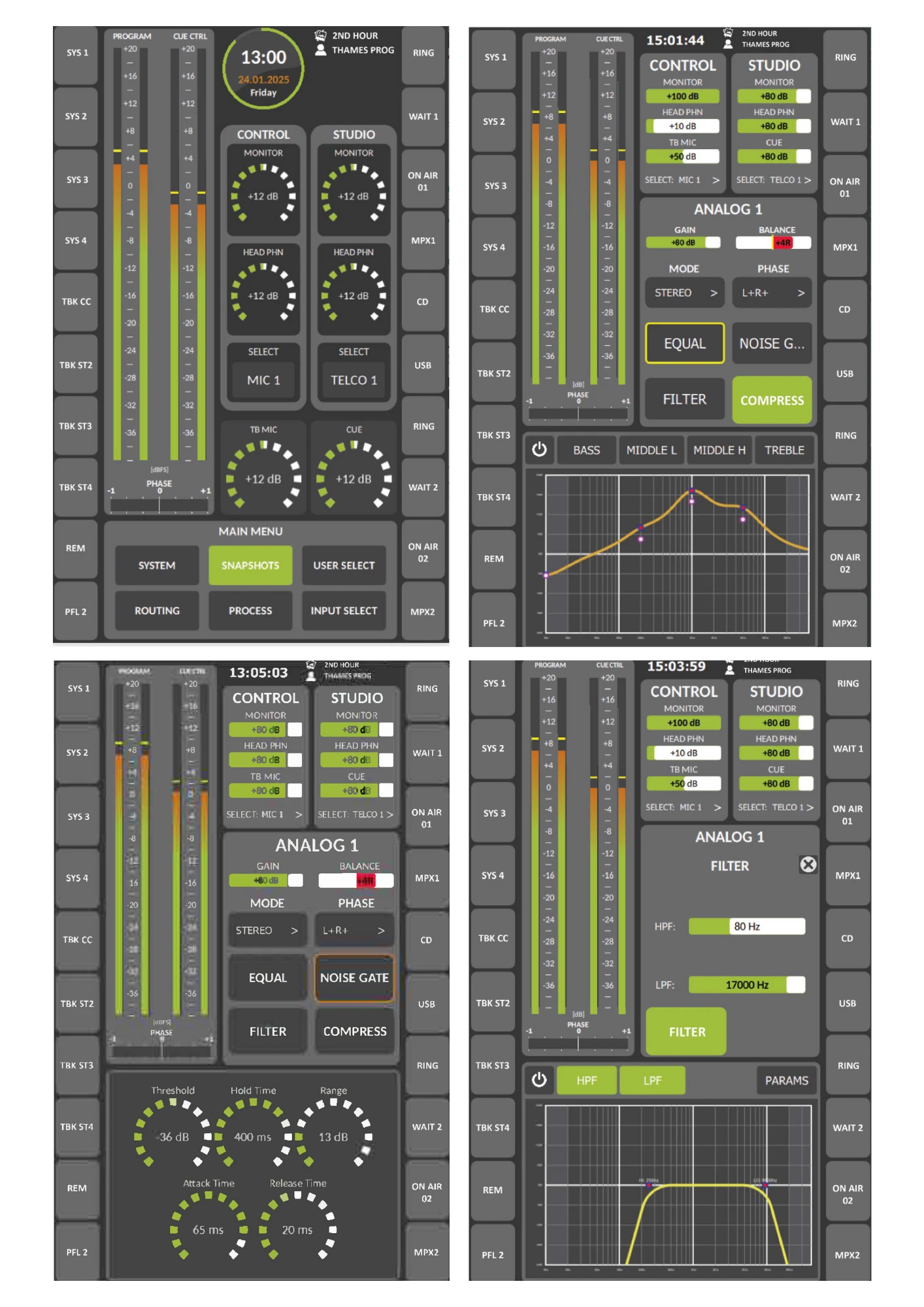

Pantallas de configuración
Hecha para adaptarse. Precisión garantizada
Motor y Conectividad
FORUM IP PLUS viene con el motor modular FR CORE PLUS de 3 unidades de rack con 14 slots para insertar en su panel trasero módulos de entradas y salidas. La versión LITE de FORUM IP PLUS viene con el motor compacto M_CORE PLUS de 2 unidades de rack con conexiones fijas.
En ambos se puede instalar fuente de alimentación redundante y licencias para aplicaciones de ayuda a la operación y control remoto.

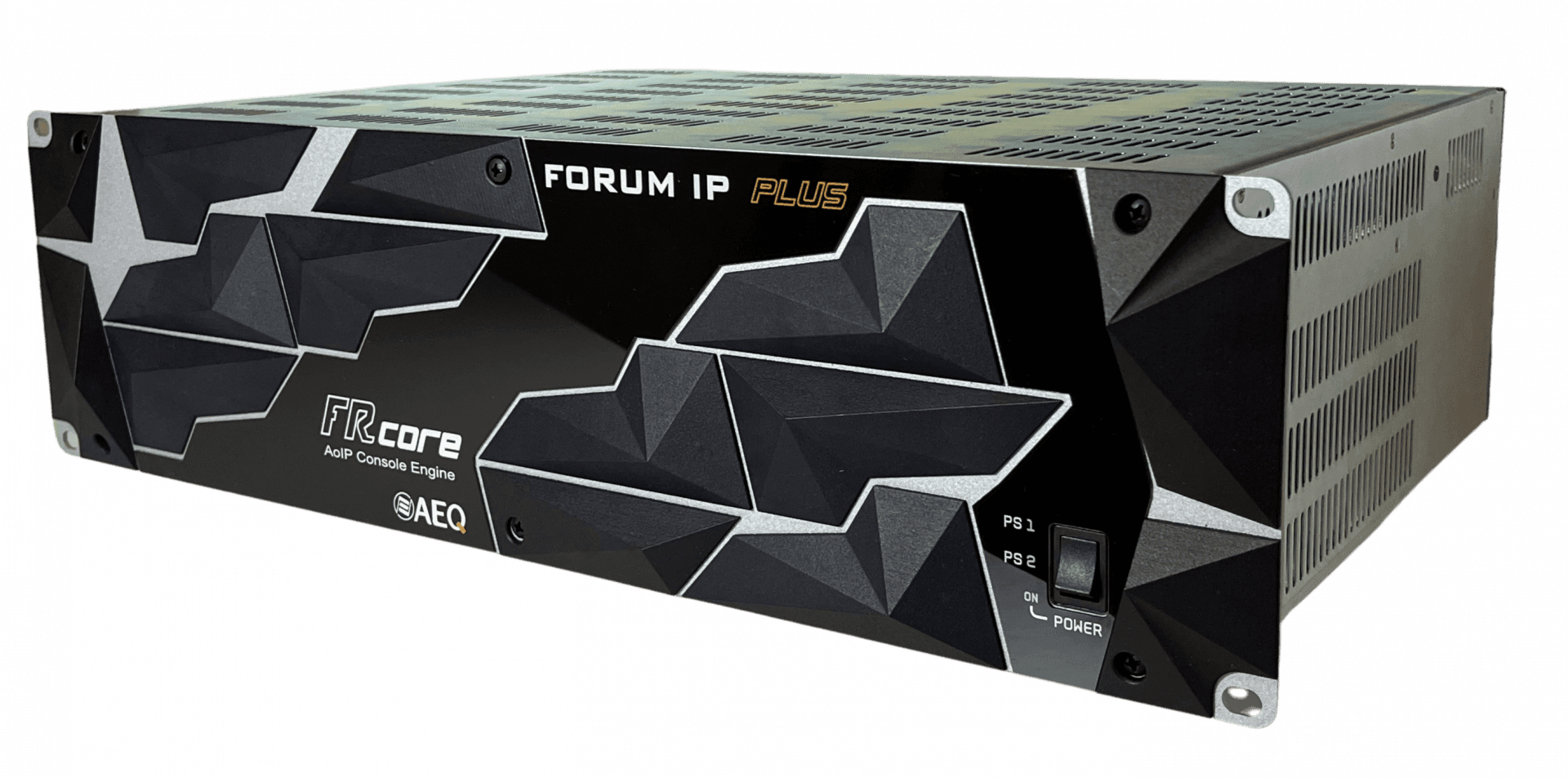

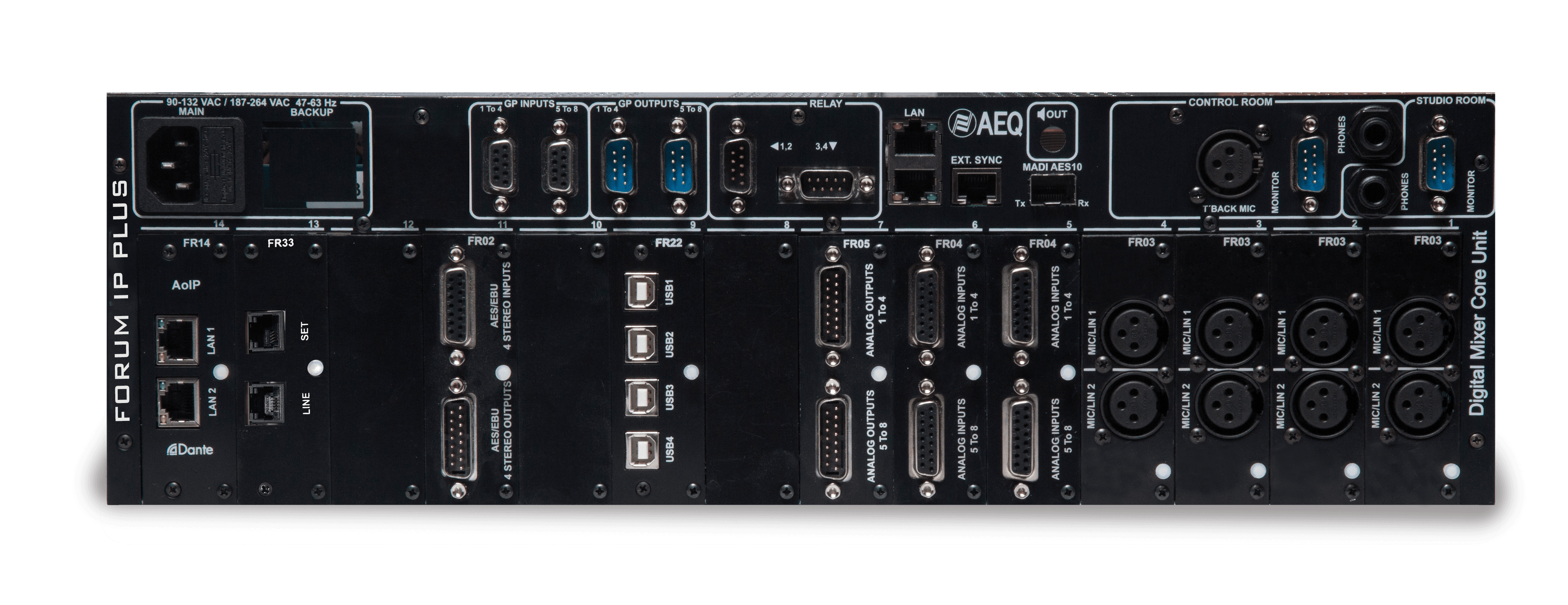

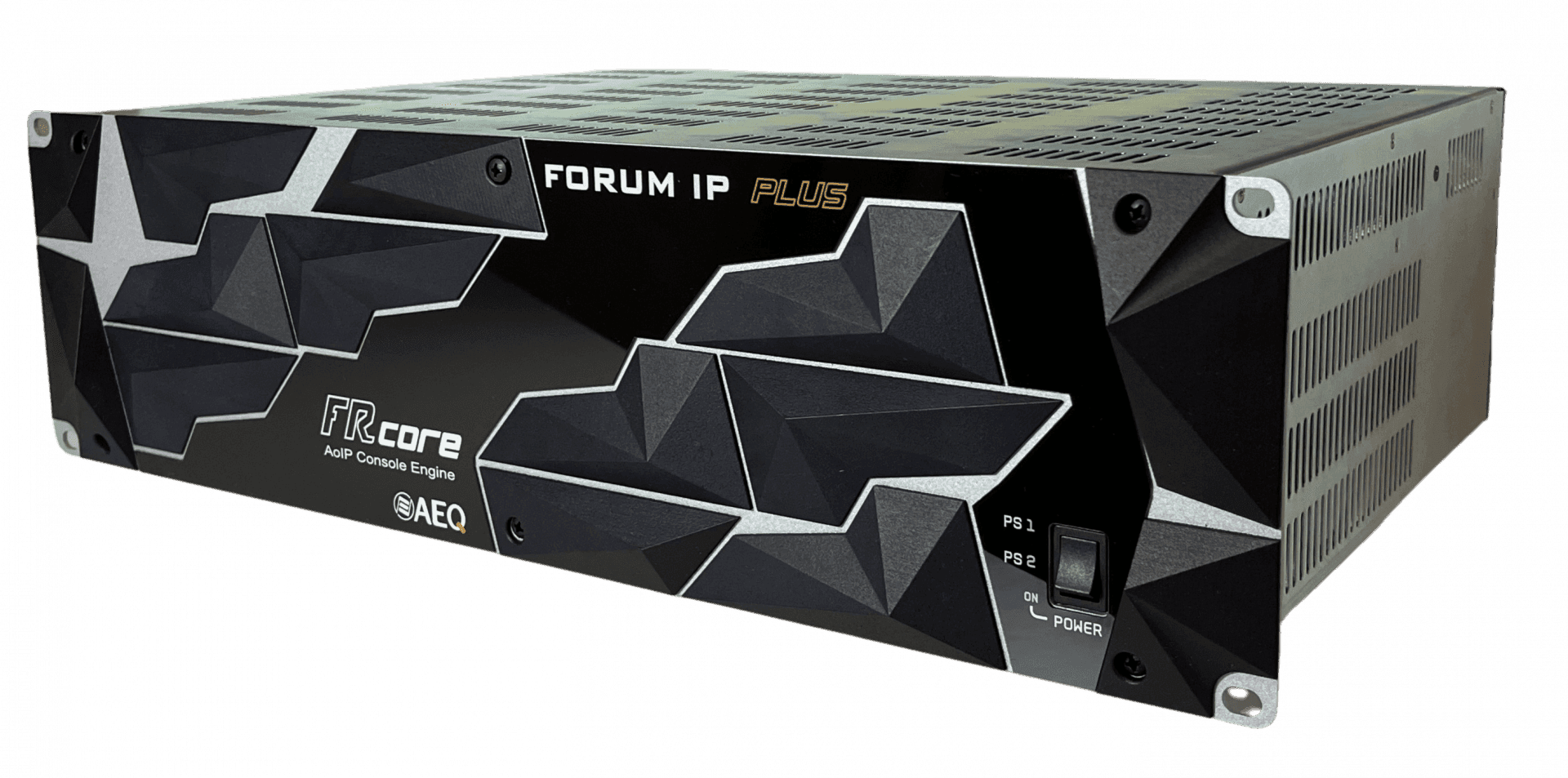

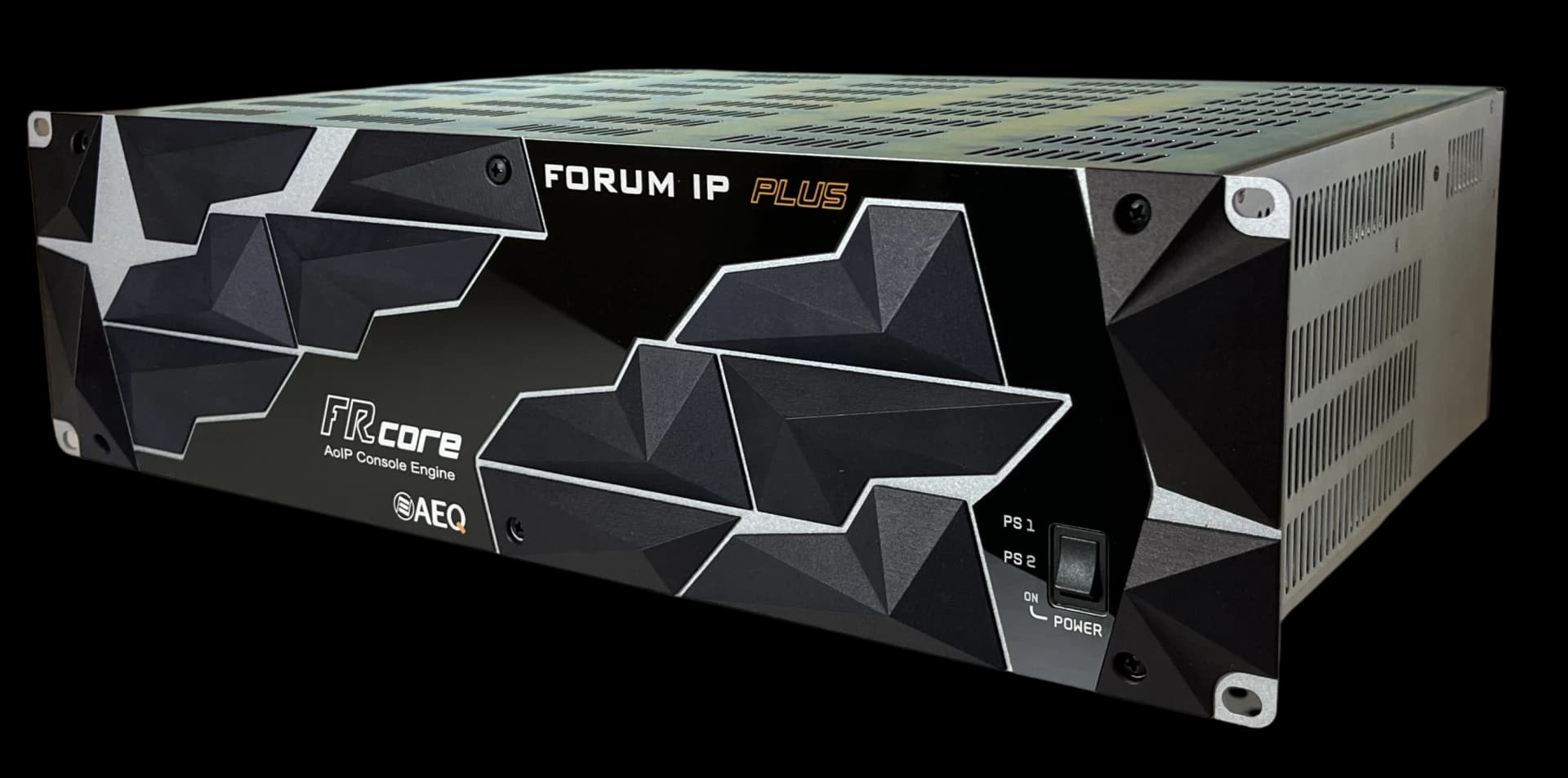

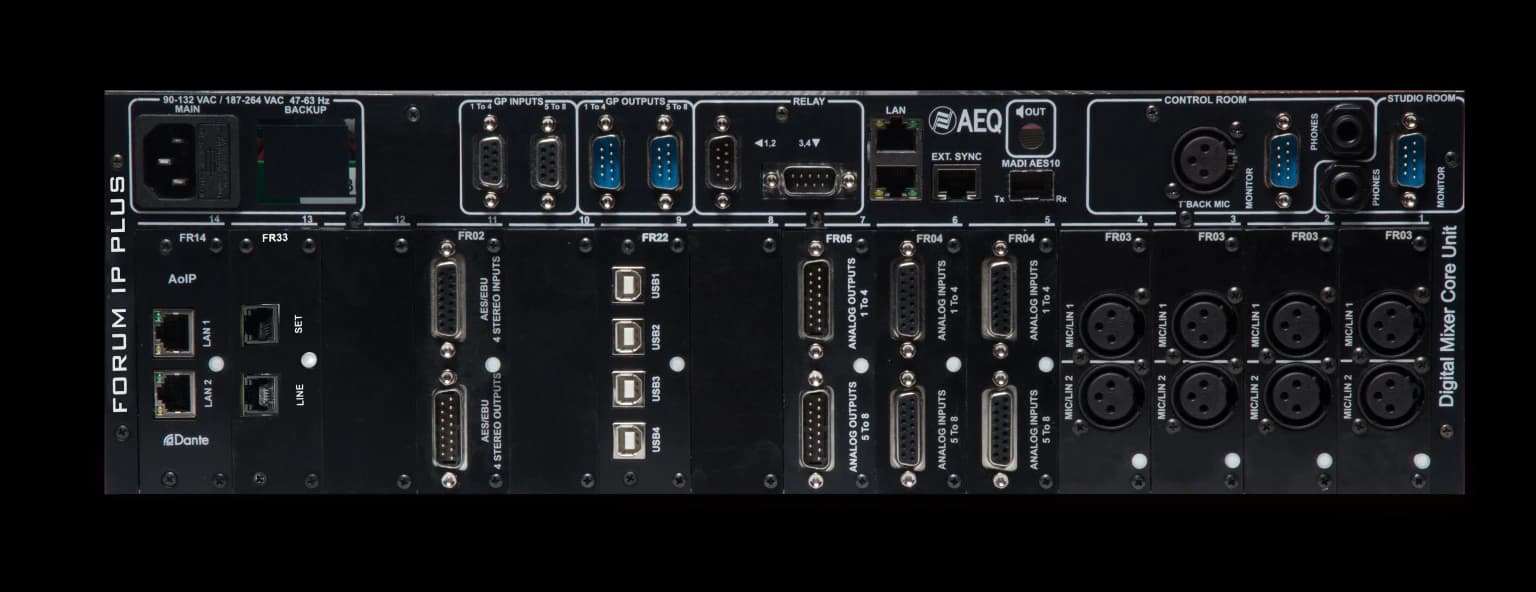

FR CORE PLUS
- Chasis de 3 unidades con 14 slots para insertar en su panel trasero módulos de entradas y salidas. Incorpora también entradas y salidas de propósito general como micrófono de autocontrol y talkback, monitor de control, monitor de estudio, CUE, auriculares de control y de estudio, y GPIOs. Las capacidades de E/S de la consola se pueden ampliar a través de las módulos NETBOX AEQ, aumentando el número de entradas y salidas analógicas mono (o pares estéreo), entradas y salidas digitales estéreo, entradas micro / línea, salidas de auricular estéreo y GPIOs.
- Admite un máximo de 14 módulos múltiples de entradas y salidas, 4 de ellos pueden ser de micro-línea doble, dos de híbrido digital y dos de AoIP.
- Entrada adicional integrada de micro-línea para talkback y autocontrol.
- Multicanales: IP a través de 1 módulo FR14 de 32 canales de audio por IP tecnología AES 67 formato DANTE. Opcionalmente se puede añadir un segundo módulo. Alternativamente, MADI por módulo interno opcional de 64 I/O.
- FR02: MÓDULO DE ENTRADAS / SALIDAS DIGITALES:
- – 4 Entradas estereofónicas digitales AES/EBU.
- – 4 Salidas estereofónicas digitales AES/EBU.
- – SRC en todas las entradas.
- – Admite formatos AES-EBU o SPDIF.
- FR03: MÓDULO DE ENTRADAS MICRO/LÍNEA:
- – 2 Entradas conmutables MICRO/LINEA.
- – Conmutador PHANTOM 48V ON/OFF independiente por entrada.
- FR04: MÓDULO DE ENTRADAS DE LÍNEA ANALÓGICA:
- – 8 Entradas monofónicas a nivel de línea, balanceadas electrónicamente.
- FR05: MÓDULO DE SALIDAS DE LÍNEA ANALÓGICA:
- – 8 Salidas monofónicas a nivel de línea, balanceadas electrónicamente.
- FR11: MÓDULO MULTICANAL SÍNCRONO AES 10 MADI:
- Hasta 64 canales de audio en cada sentido para intercomunicar con un simple par de fibras ópticas la consola con un router u otra consola situados a cientos de metros. No ocupa slot de entradas y salidas.
- FR14: MÓDULO MULTICANAL AoIP AES67 / DANTE ™:
- Incorpora a la consola 32 canales de AoIP de la red y pone a disposición de cualquier equipo de la red 32 canales de audio de la consola. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain). Viene uno de serie con la consola.
- FR22: MÓDULO DE ENTRADAS / SALIDAS USB:
- – 4 Entradas / salidas estereofónicas digitales USB.
- – SRC en todas las entradas.
- – Implementa en el sistema operativo del PC dispositivos estándar "USB audio device".
- FR33: MÓDULO HÍBRIDO TELEFÓNICO DIGITAL:
- Con conector para línea telefónica y para terminal telefónico auxiliar.

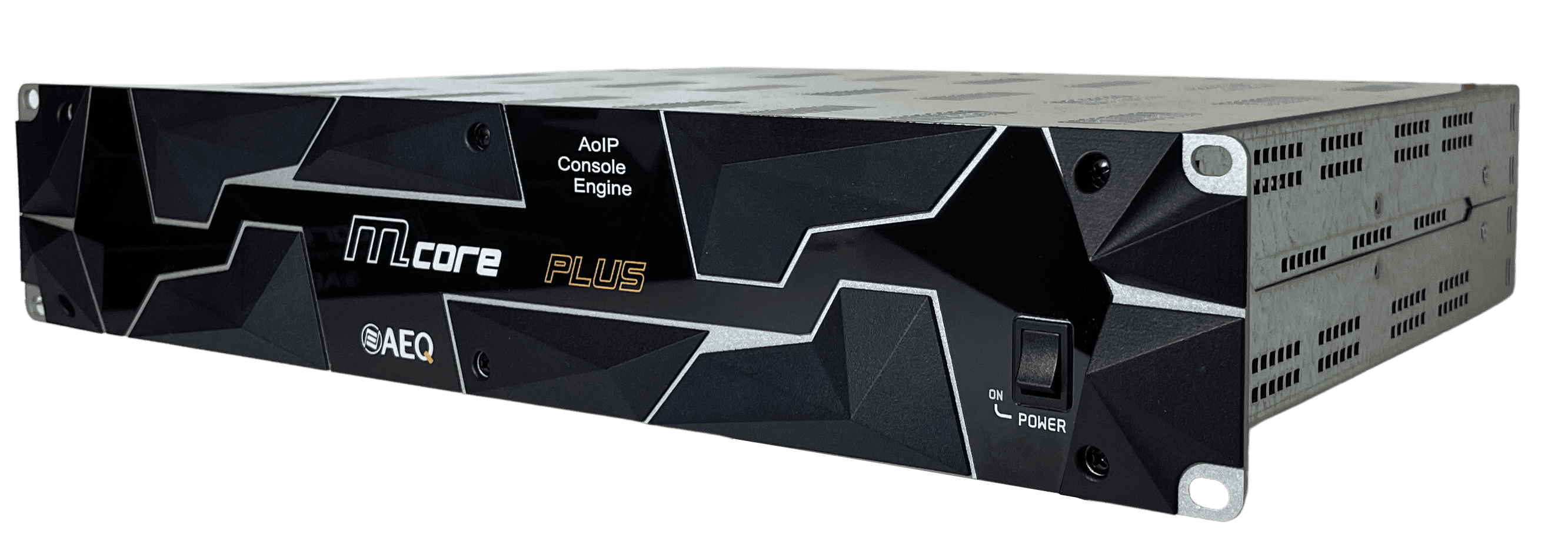

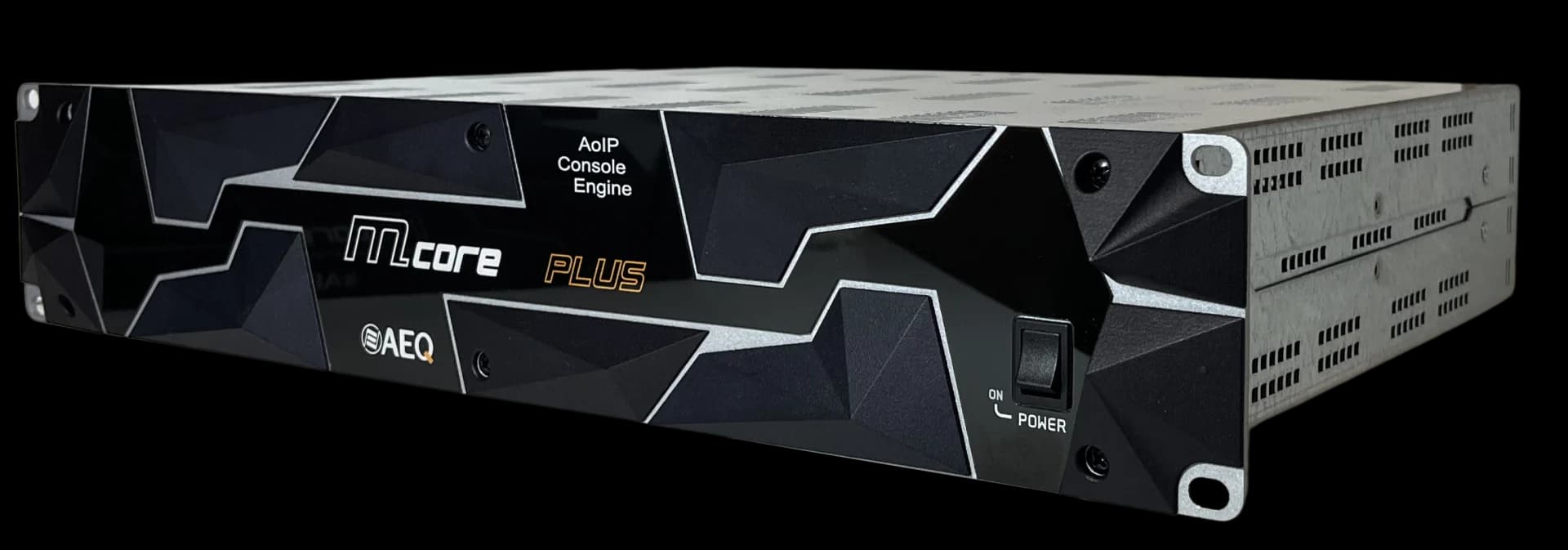

M CORE PLUS
- Chasis de 2 unidades con configuración fija a la que se le pueden añadir algunas tarjetas opcionales. Incorpora entradas y salidas de propósito general: monitor de control, monitor de estudio, CUE, auriculares de control y de estudio, y GPIOs. También una tarjeta AoIP de 16 canales.
- Entradas
- – 4 entradas micro/línea mono, conmutación desde la superficie. Alimentación phantom configurable desde la superficie.
- – 2 entradas digitales estéreo USB (son E/S).
- – 4 entradas digitales estéreo AES/EBU configurables como SPDIF.
- – 12 entradas analógicas (configurables individualmente en pares estéreo, 6 pares).
- – 16 entradas AoIP. Módulo bidireccional que incorpora al motor 16 canales de AoIP de la red, 4 de ellos preconfigurados para recibir desde la superficie de control. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain).
- Salidas
- – 2 salidas digitales estéreo USB (son E/S).
- – 4 salidas digitales estéreo AES/EBU configurables como SPDIF.
- – 8 salidas analógicas (configurables individualmente en pares ST, 4 pares).
- – 16 salidas AoIP. Módulo bidireccional que entrega a la red 16 canales de AoIP del motor, 4 de ellos preconfigurados para la superficie de control. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain).
- MCORE MADI: MÓDULO AES10 / MADI:
- Hasta 64 canales de audio en cada sentido para intercomunicar con un simple par de fibras ópticas la consola con un router u otra consola situados a cientos de metros.
- MCORE DANTE 32: MÓDULO MULTICANAL AoIP AES67 / DANTE ™:
- Sustituye al módulo por defecto de 16 canales. Incorpora a la consola 32 canales de AoIP de la red y pone a disposición de cualquier equipo de la red 32 canales de audio de la consola. Dos conectores RJ45 (funcionamiento redundante o Daisy Chain).
- MCORE HYB: MÓDULO HÍBRIDO TELEFÓNICO DIGITAL DOBLE:
- Con conectores para líneas telefónicas y para terminales telefónicos auxiliares.
Software de Visualización y Control

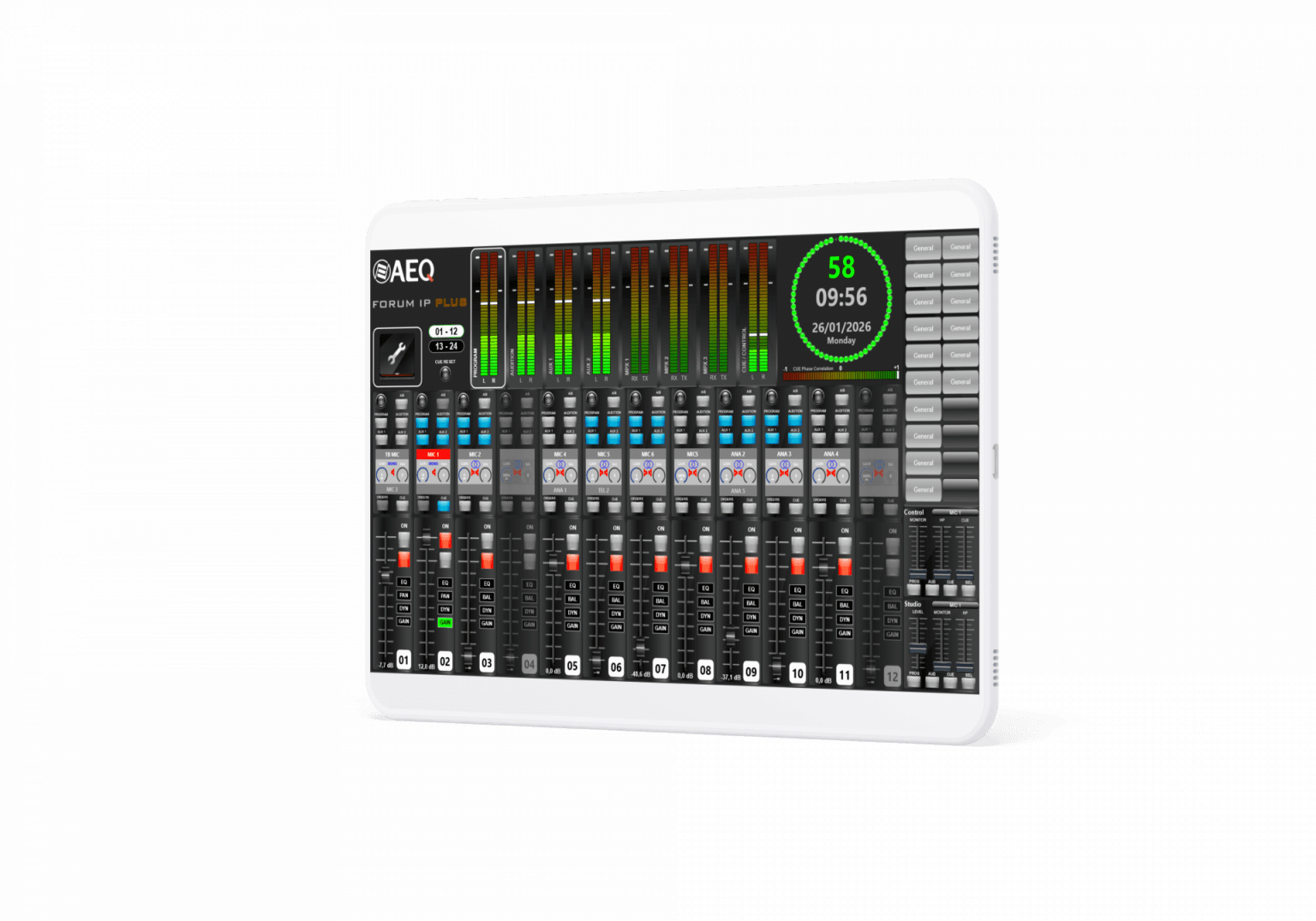

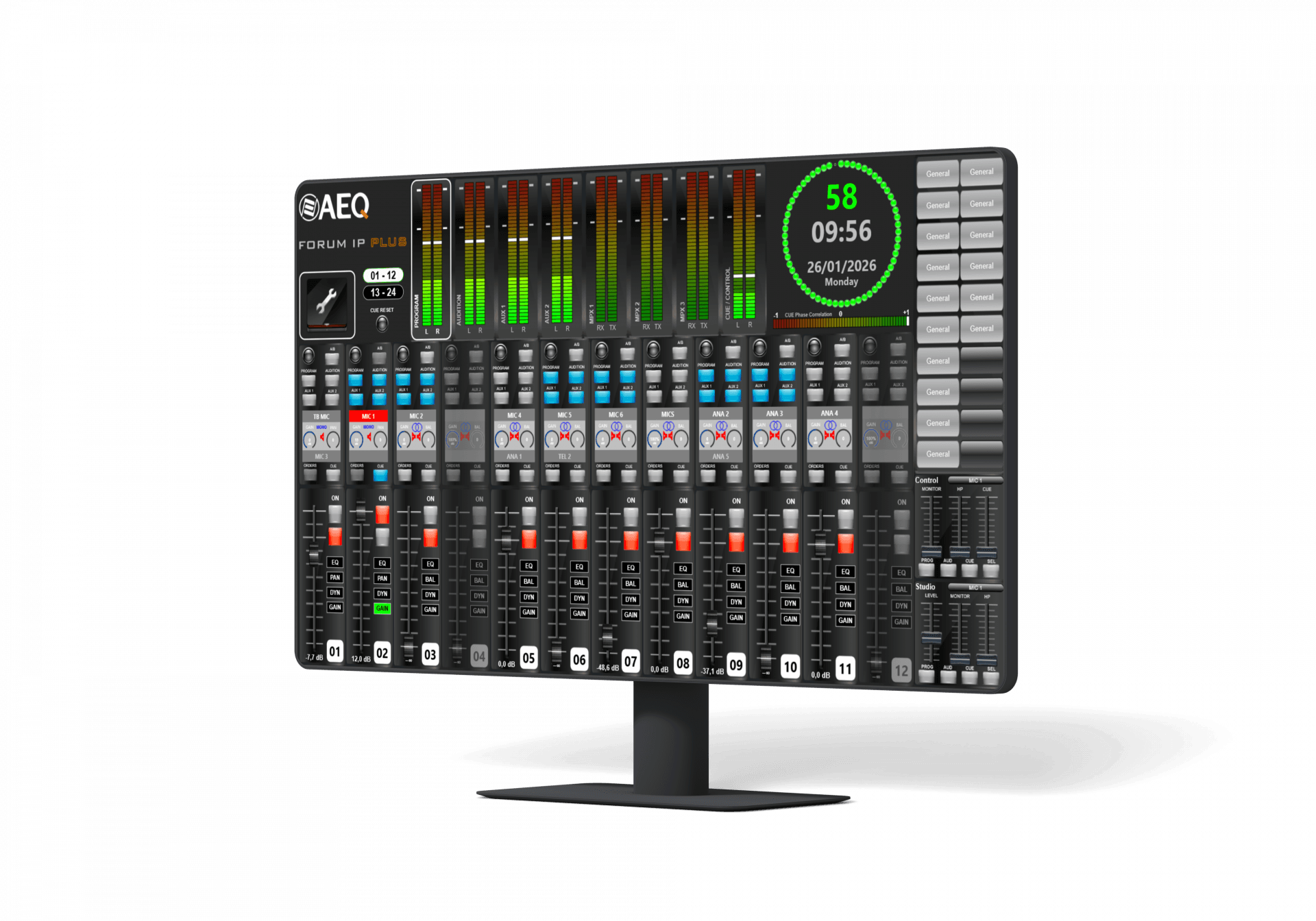

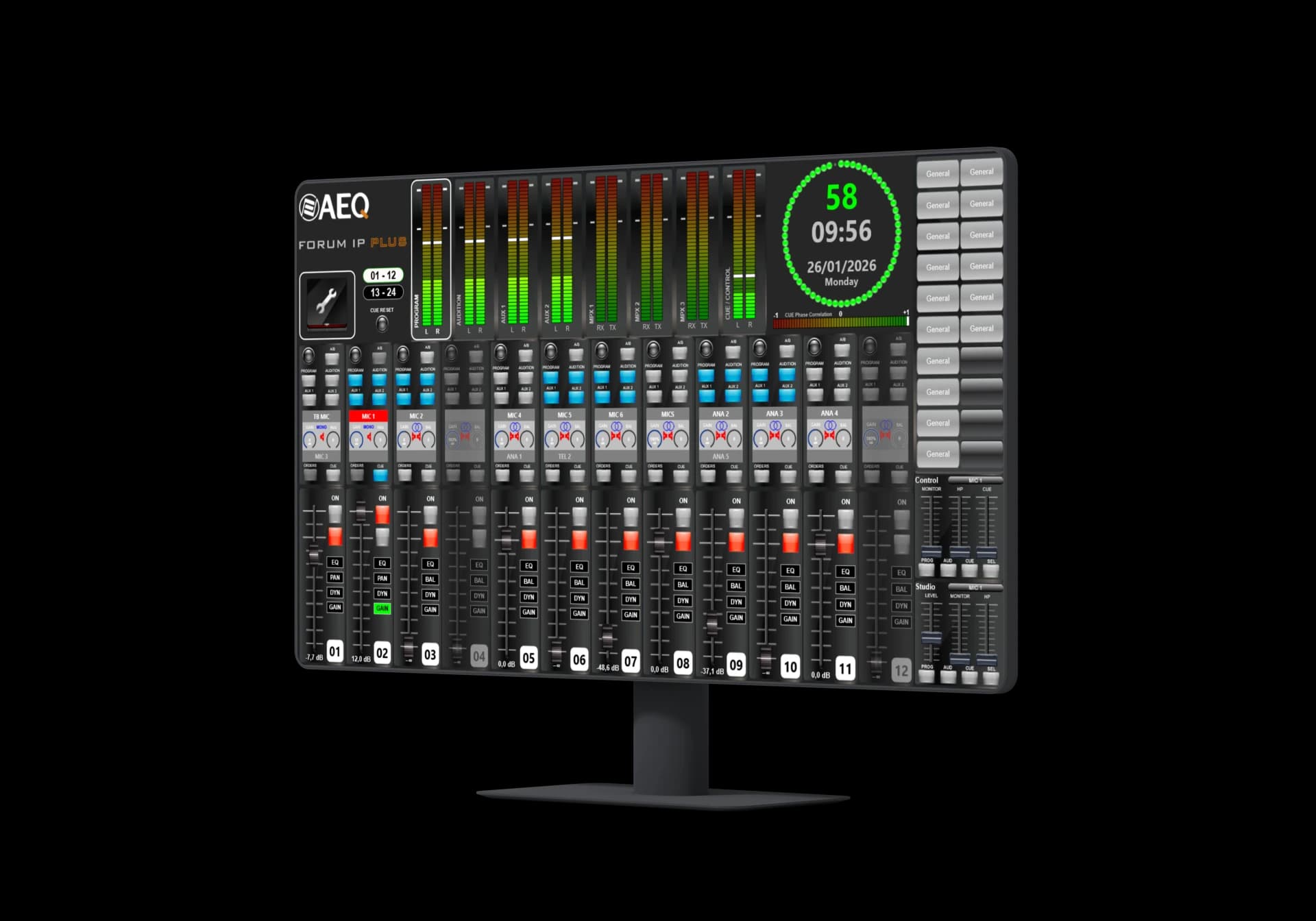

Forum Virtual
Esta aplicación funciona como complemento de la consola digital FORUM IP mostrando una representación exacta de la superficie de control de la consola en un dispositivo Windows o iOS, sea PC ó tablet, permitiendo su control en paralelo o alternativo a la superficie, por tanto, su gestión dual o remota.
Además incorpora 6 VUmetros estéreo, medidor de fase y una ampliación del reloj de la consola para facilitar una utilización más cómoda de la consola cuando ésta está presente.

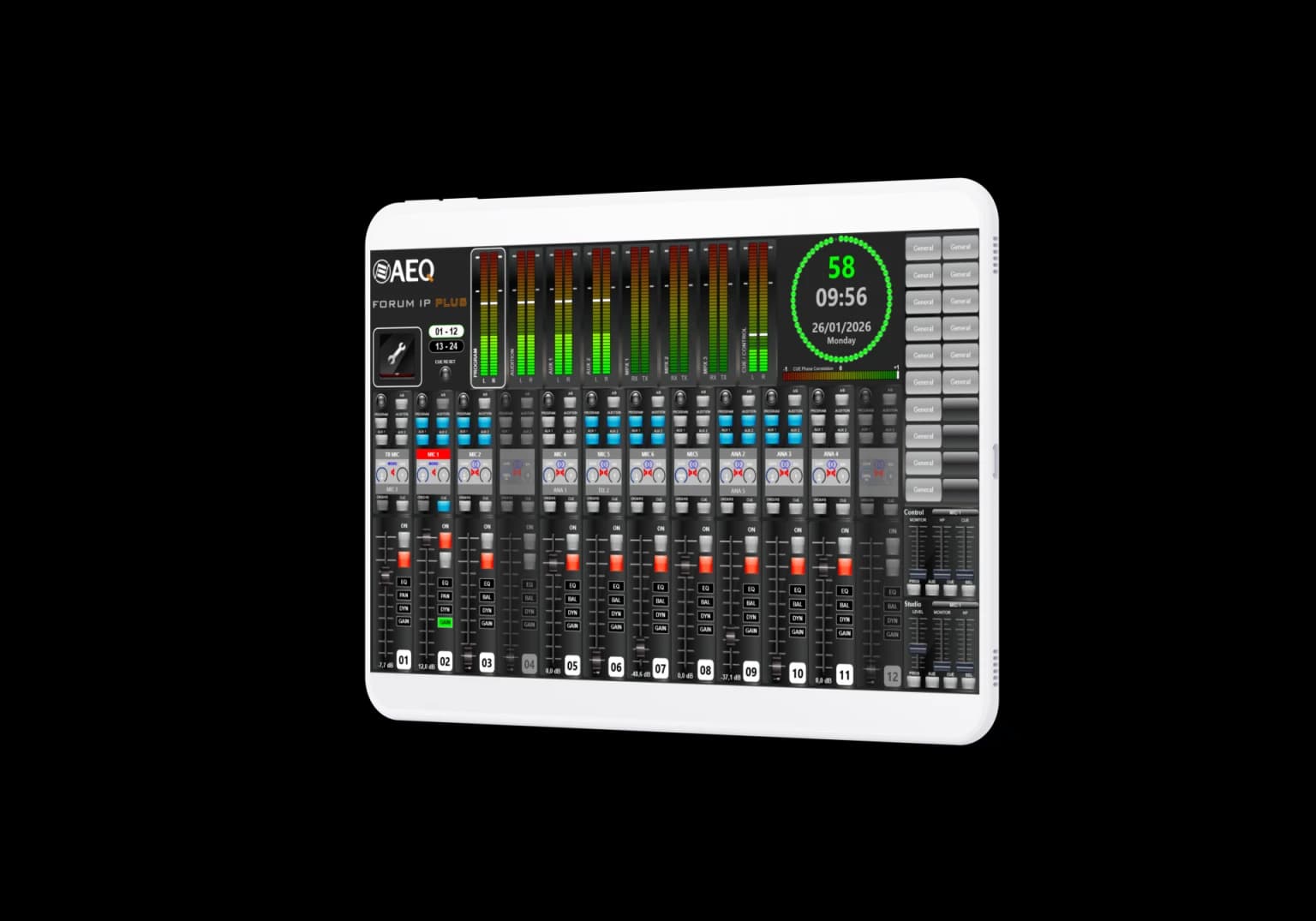

Mezcla desde tu PC o Tablet
Forum Virtual replica fielmente la superficie física de la consola en cualquier dispositivo Windows o iOS, ofreciendo control total desde cualquier lugar del estudio o de forma remota.
Detalles Técnicos
Funcionalidades
- Corte de tos, señalización ON-AIR para estudio y control.
- Fader-start, PFL remoto, talkback, corte automático de monitores.
- Configuración de salidas N-1.
- Control de equipamiento externo (híbridos y audiocodecs AEQ) integrado en la sección de teclas programables.
- Opción Pre Fader / Post Fader independiente para todos los enrutamientos.
- Comunicación de control a través de conexión Ethernet 10/100 bajo protocolo TCP/IP.
- Autoarranque (seleccionable) con los últimos ajustes (o con la configuración por defecto).
- Señales asignables a cualquier canal de control.
- Almacenamiento en memoria de los ajustes de todas las señales: una configuración básica y 6 definidas por el usuario.
- Software opcional de visualización y control de consolas.
Conectividad
- Salidas de monitores y auriculares integradas, para sala de control y estudio.
- Salida estéreo CUE en motor. Salida mono de CUE en superficie de control.
- Alimentación fantasma y equilibrado electrónico para entradas de micrófono.
- Entradas y salidas de línea analógicas equilibradas electrónicamente.
- Entradas y salidas digitales balanceadas por transformador.
- Convertidores de frecuencia de muestreo (SRC) para todas las entradas digitales.
- Compatible con formatos de señal digital AES/EBU, S-PDIF y USB.
- Admite conexión de audio digital AES 10 MADI de 64 canales a través de fibra óptica.
- Conexión IP a través de enlaces AoIP multicanal mediante protocolos DANTE™/AES67. Incorpora enlace IP con superficie que añade un micrófono, bluetooth bidireccional, CUE mono y auriculares.
- 8 GPI y 8 GPO optoacoplados y 4 GPO mediante contacto de relé.
- Módulos intercambiables en caliente para facilitar el mantenimiento.
- Admite un máximo de 14 módulos de entrada y salida múltiples, 4 de los cuales pueden ser de doble micro-línea, dos híbridos digitales y dos AoIP. Viene equipado por defecto con un módulo AoIP.
- Entrada de micro/línea conmutable integrada adicional para operaciones de talk-back y autocontrol. (En la superficie hay otro canal para esta función).
- Conectividad multicanal opcional: Segundo módulo AoIP de 32 canales con protocolo DANTE/AES67. Alternativamente, MADI a través de un módulo de fibra transceptor SFP interno de 64 canales de E/S.
- Anchura: 482,6 mm (19″).
- Altura: máx. 3 unidades de rack, 135 mm (5 3/8″).
- Profundidad: 310 mm (12 ¼»).
- Opcional Híbrido telefónico digital dual interno con dos conectores para línea y dos para SET.
- Opción ampliación conectividad multicanal: AoIP a través de un módulo interno de 32 canales con protocolo DANTE/AES67. Alternativamente, MADI a través de un módulo interno de fibra transceptora SFP de 64 canales de E/S, incompatible con AoIP.
- Anchura 482 mm (19″).
- Altura 2 u rack. 89 mm (3 ½»).
- Profundidad 330 mm (13″).
