INTERCOM CON MATRIZ

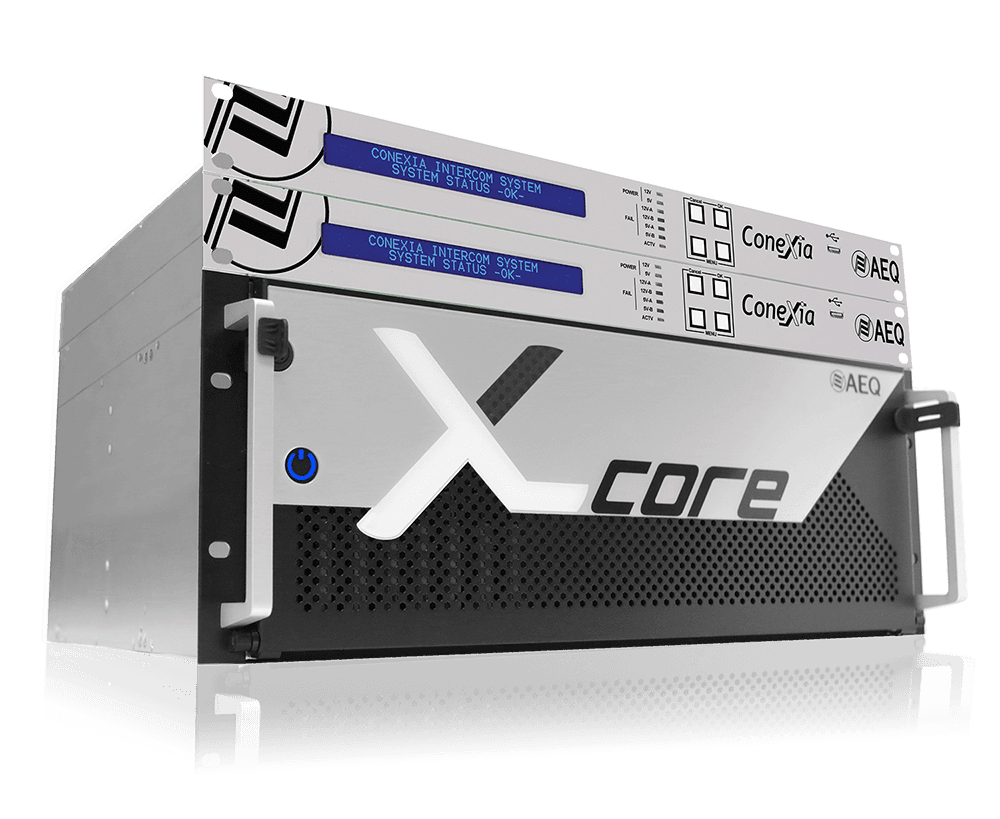

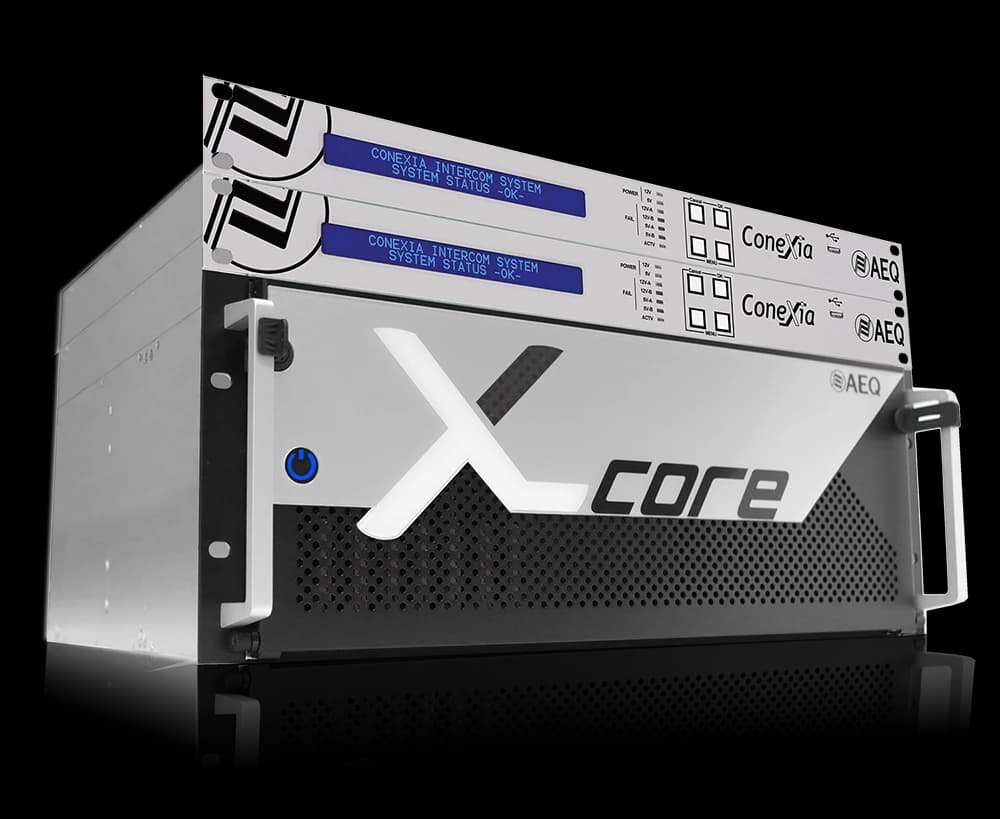

El sistema de intercom ConeXia representa un salto adelante y un nuevo concepto en los sistemas de intercom, al convertirse en una solución de audio global.

Basado en una matriz de audio AEQ, ConeXia tiene una capacidad de hasta 1024×1024 puntos de cruce y un sistema modular de tarjetas de entrada/salida de audio.

Pero lo que realmente hace especial a ConeXia es la posibilidad de integrar fuentes de audio de intercom y broadcast en la misma matriz, con muestreo a 48 KHz / 24 bits y redundancia al 100%.

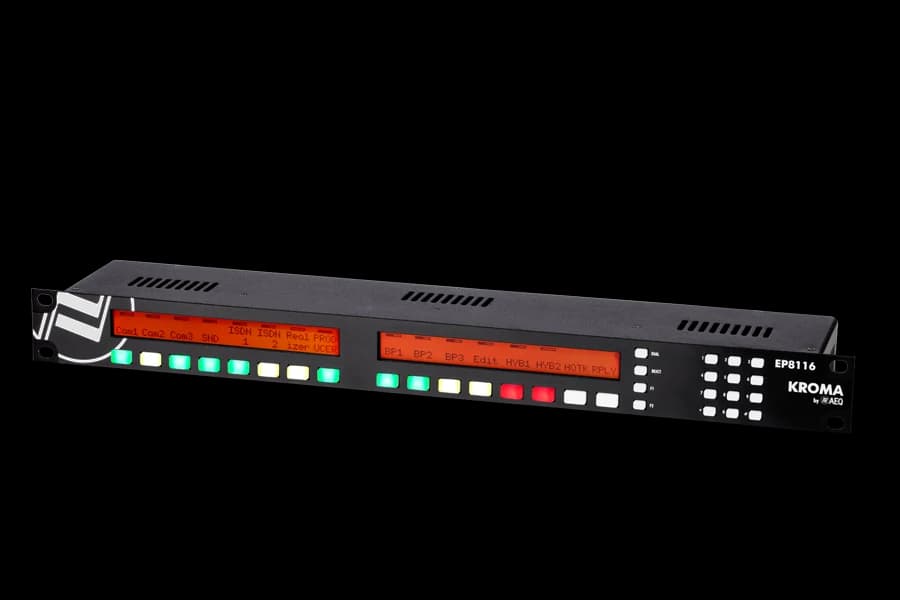

ConeXia también es compatible con todos los paneles de intercom KROMA heredados y amplía las opciones de conectividad, incluyendo telefonía (analógica, GSM, VoIP) y otros formatos como MADI, SDI, AoIP e IP Codecs.

Dos mundos, un solo sistema — Una de las principales ventajas del sistema ConeXia es la posibilidad de integrar audio broadcast e intercom en la misma matriz. El sistema de intercom se beneficia de la calidad y el rendimiento del audio broadcast:

• Muestreo y procesado a 48 KHz – 24 bits

• Puertos de audio AES/EBU

• Matriz 100% redundante

• Interfaces de audio multicanal

• Compatible con posición de comentarista

La fusión de ambos mundos permite integrar todas las fuentes de audio disponibles y elimina la necesidad de gestionar dos sistemas de audio diferentes e inconexos.

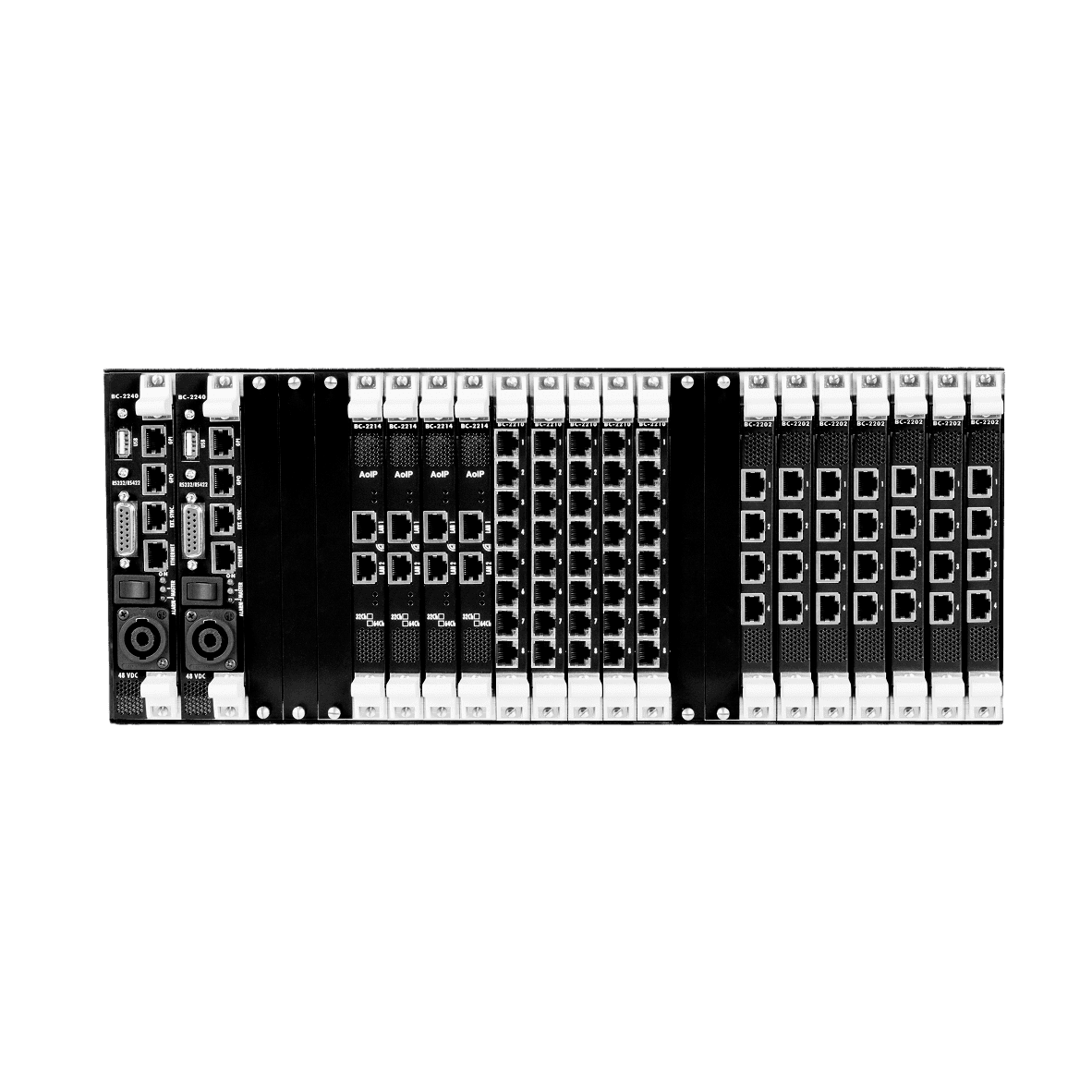

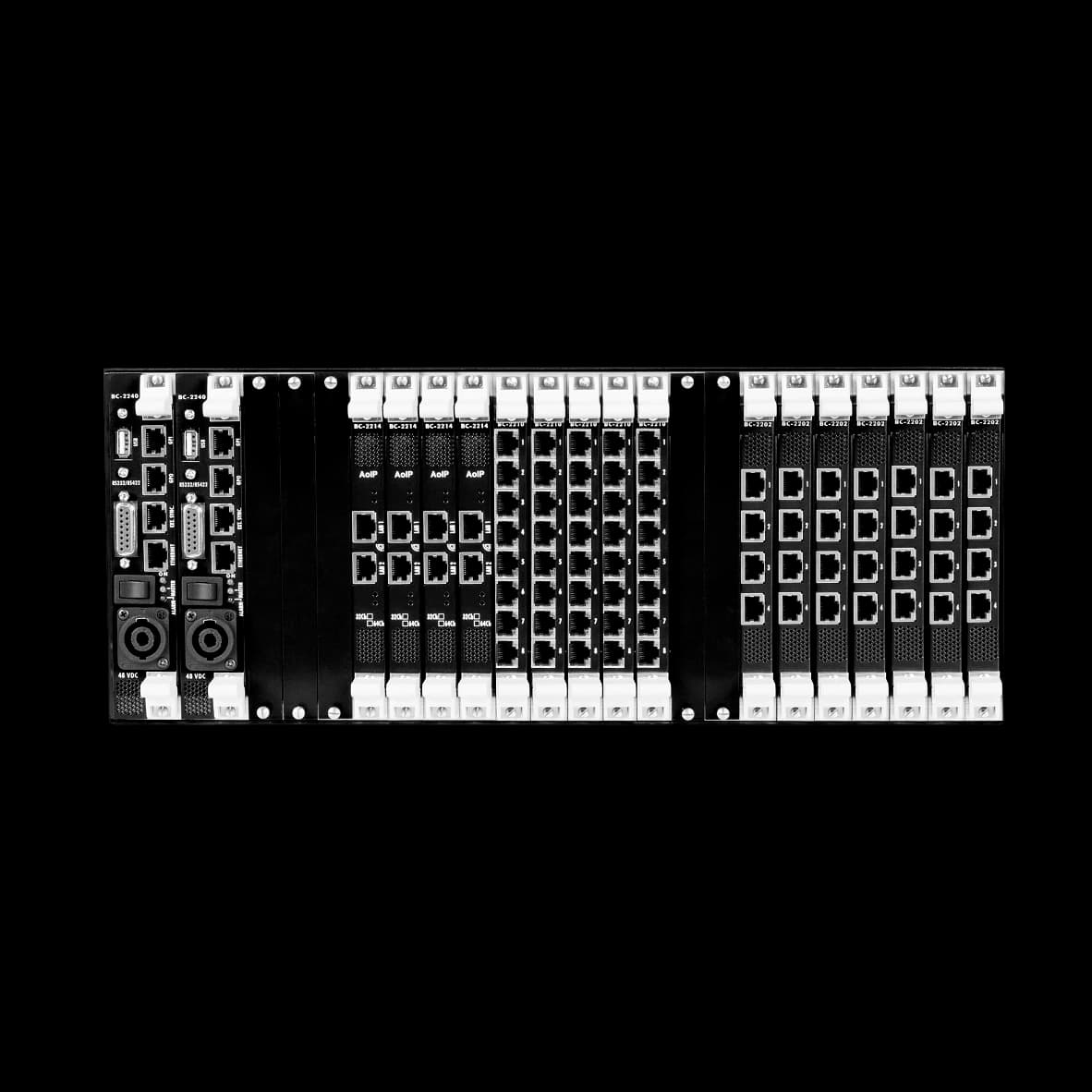

Interfaces de conexión sin límite — ConeXia proporciona todo tipo de interfaces para la interconexión de terminales y matrices, implementadas mediante tarjetas instaladas en el chasis principal XCORE BC2000 o en los cofres de interfaz de intercom TR7000 y TR5000. Entre las interfaces de audio multicanal se ofrece el protocolo AES 10 MADI (mediante coaxial o fibra óptica) y el protocolo propietario de 1024 canales sobre fibra óptica.

• XC21 — Tarjeta DSP para el proceso y enrutado del audio.

• XC40 — Módulo Controlador Master con redundancia, Ethernet y GPIO.

• XC13 — Módulo de enlace de fibra óptica con 1.024 canales de audio sin compresión.

• XC10 — Tarjeta para puertos digitales de intercom.

• XC24 — Tarjeta de audio multicanal AoIP Dante™ – AES67 con hasta 64 canales.

• XC19 — Tarjeta de audio multicanal VoIP.

• XC12 — Módulo de audio multicanal AES10 MADI con TX/RX.

• XC09 — Módulo de entradas/salidas analógicas balanceadas.

• XC02 — Módulo de entradas/salidas digitales AES/EBU.

• XC03MH — Módulo con 4 entradas microfónicas balanceadas.

Amplia oferta de terminales — La amplia variedad de terminales de intercom, junto con las funciones adicionales propias de matrices de audio broadcast, permiten diseñar sólidos sistemas de audio de hasta 1.024 fuentes de audio, incluyendo:

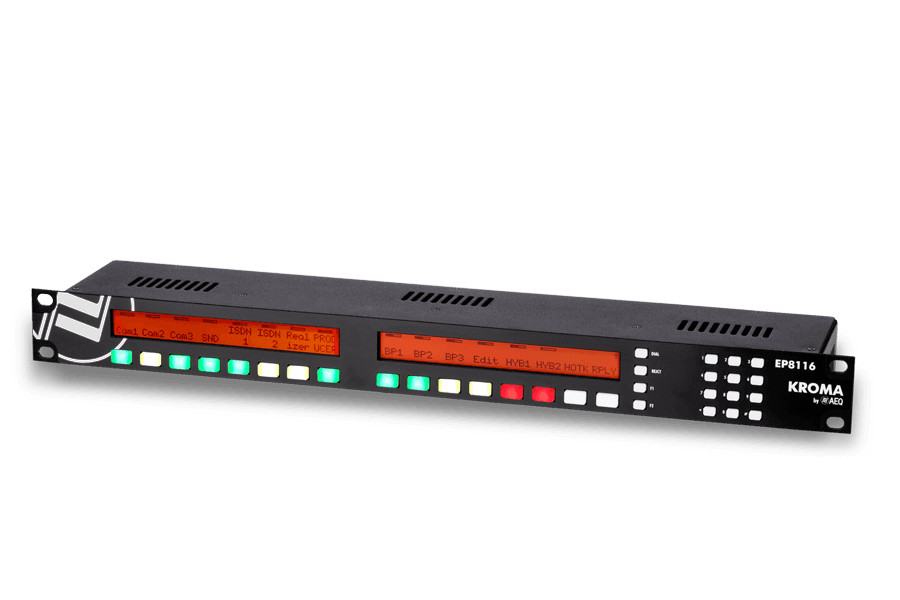

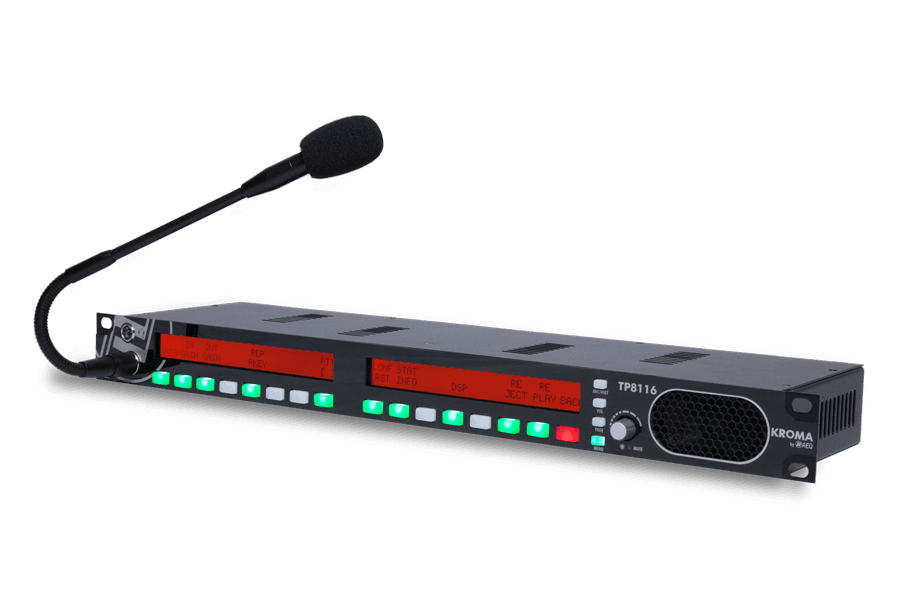

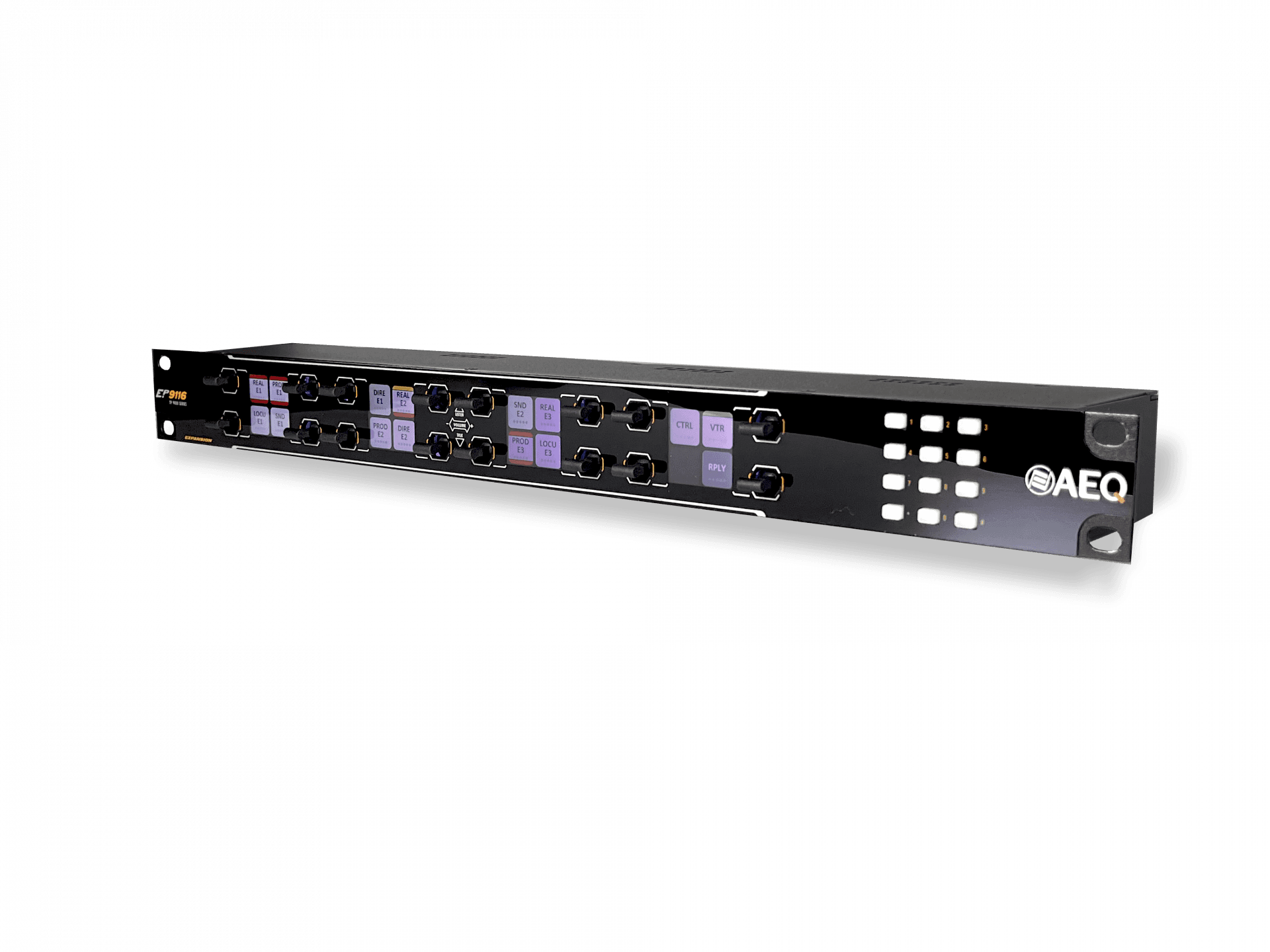

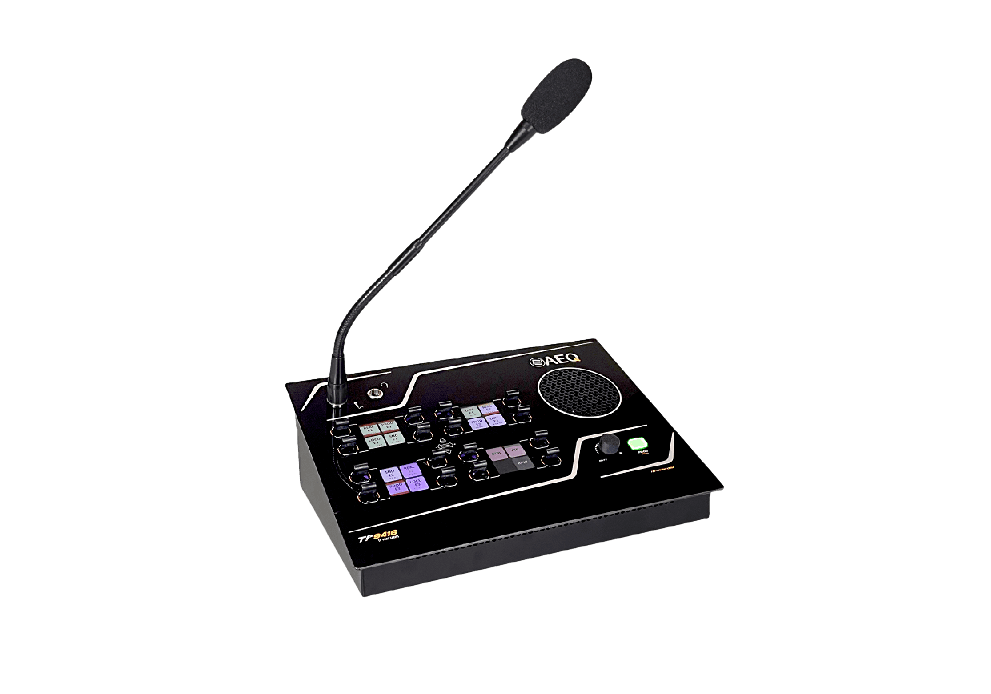

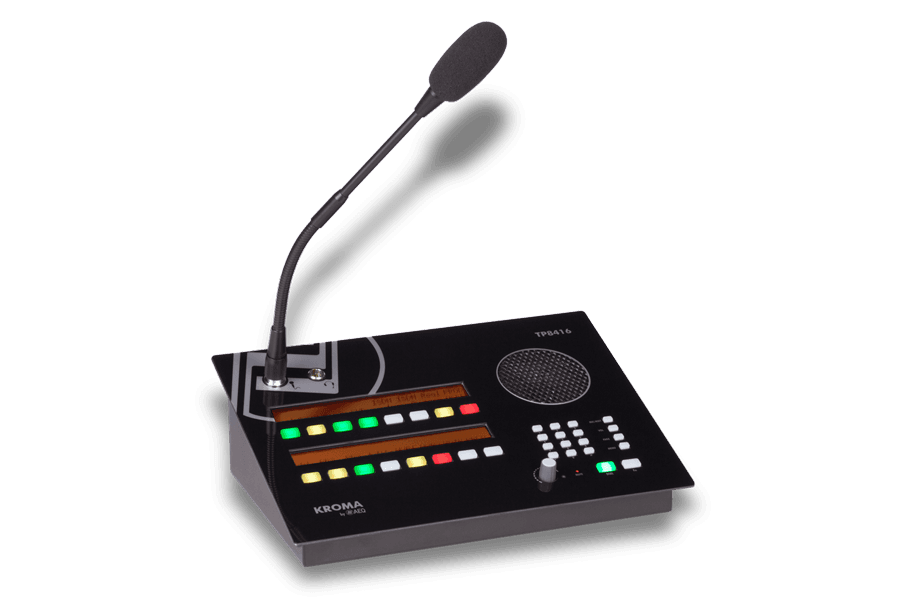

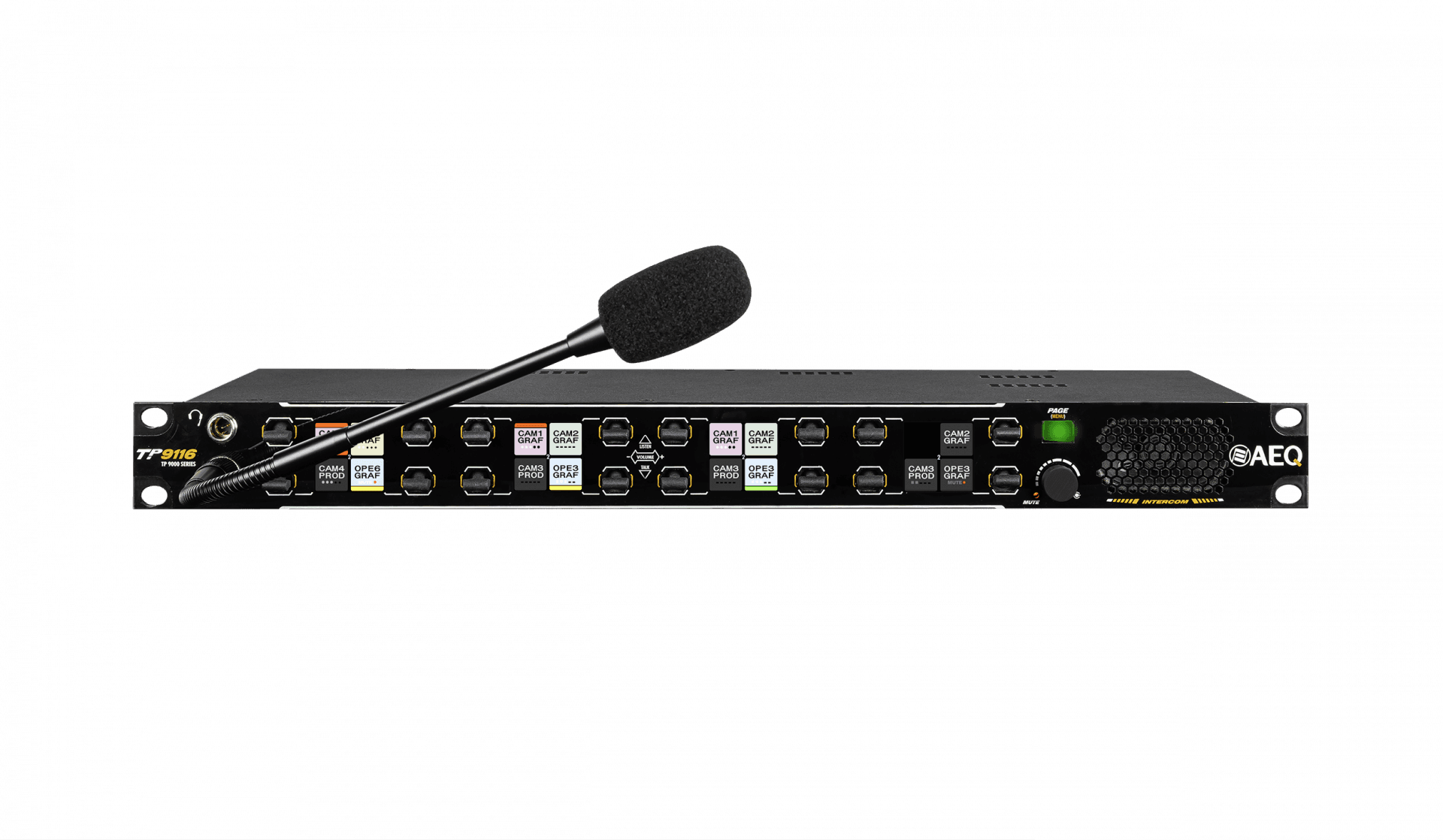

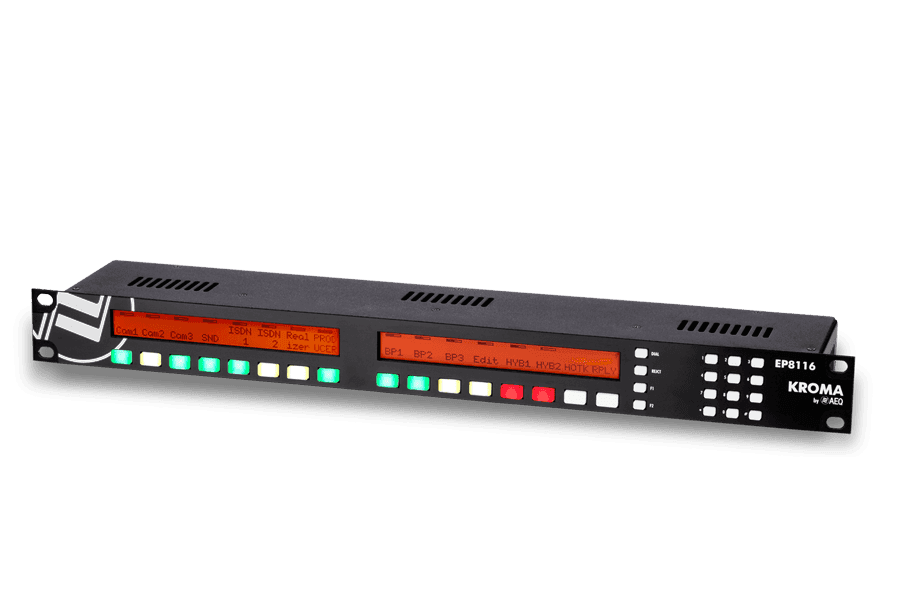

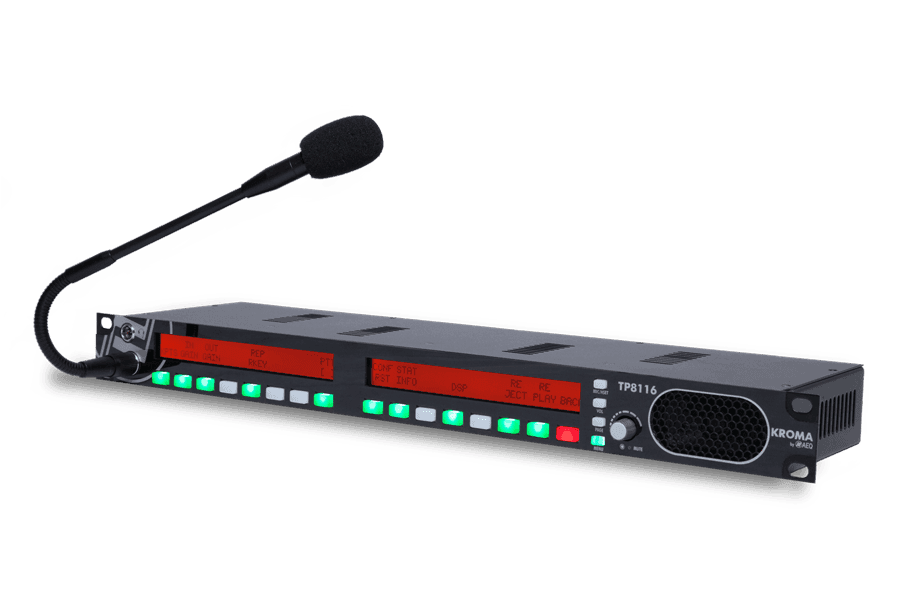

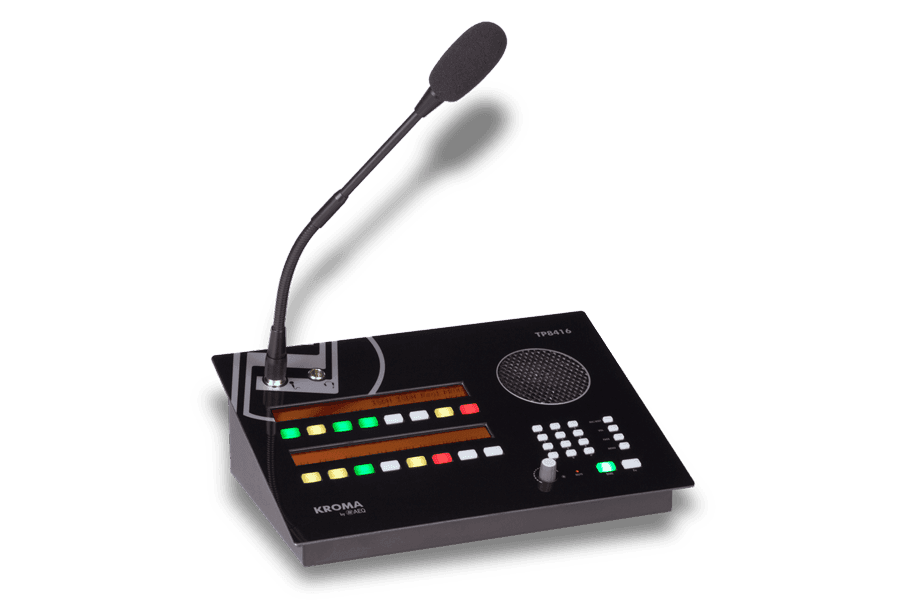

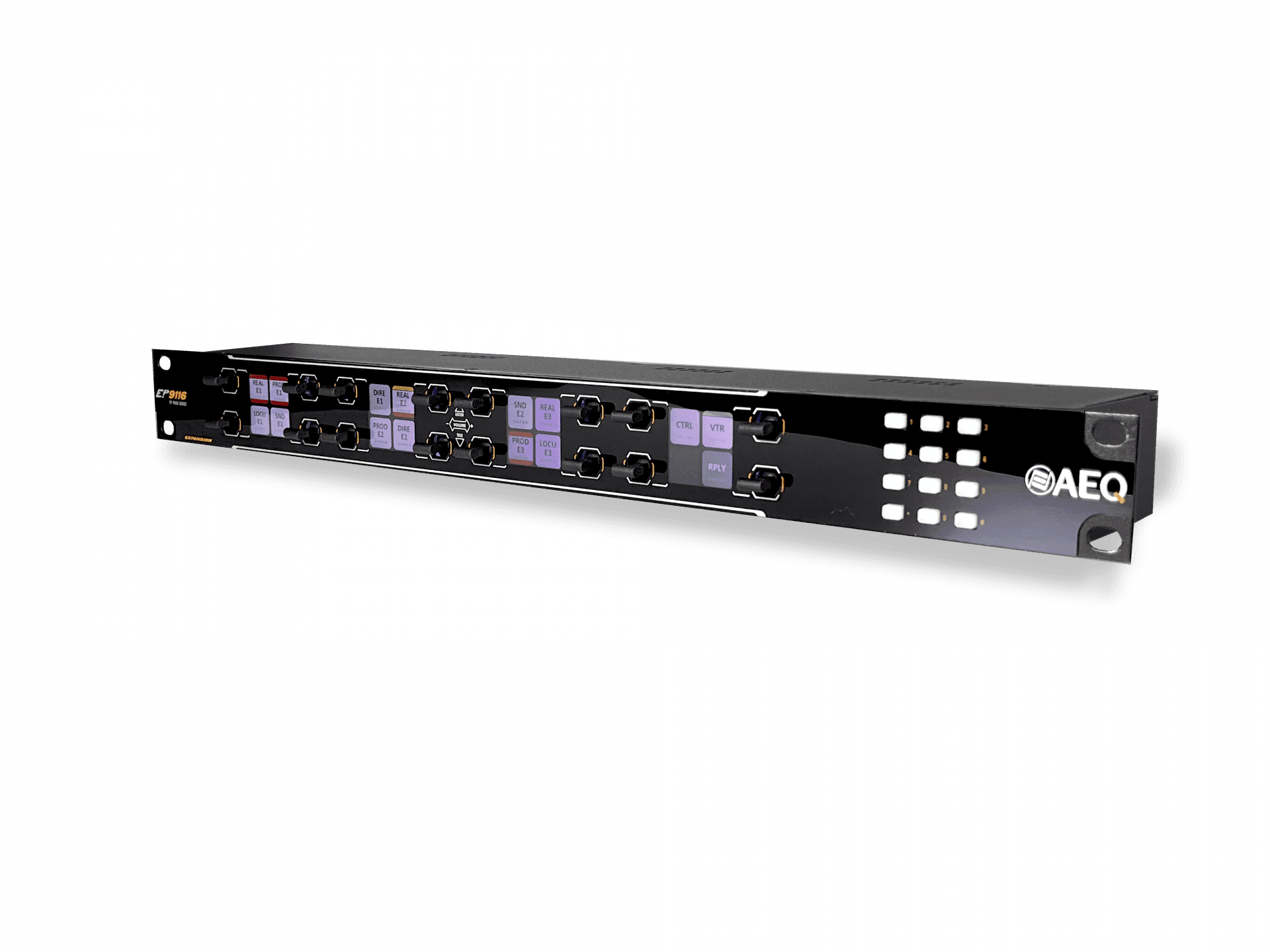

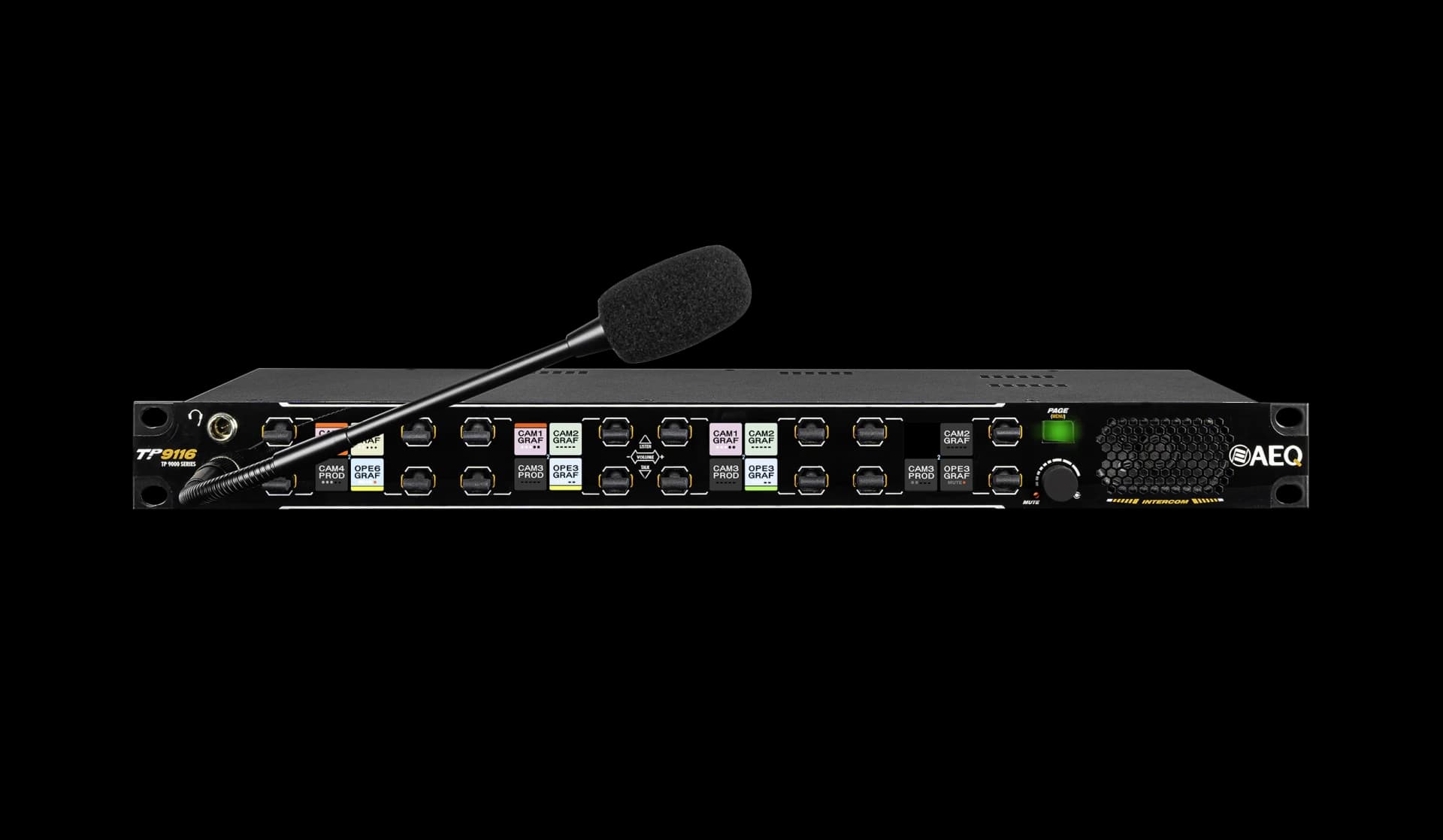

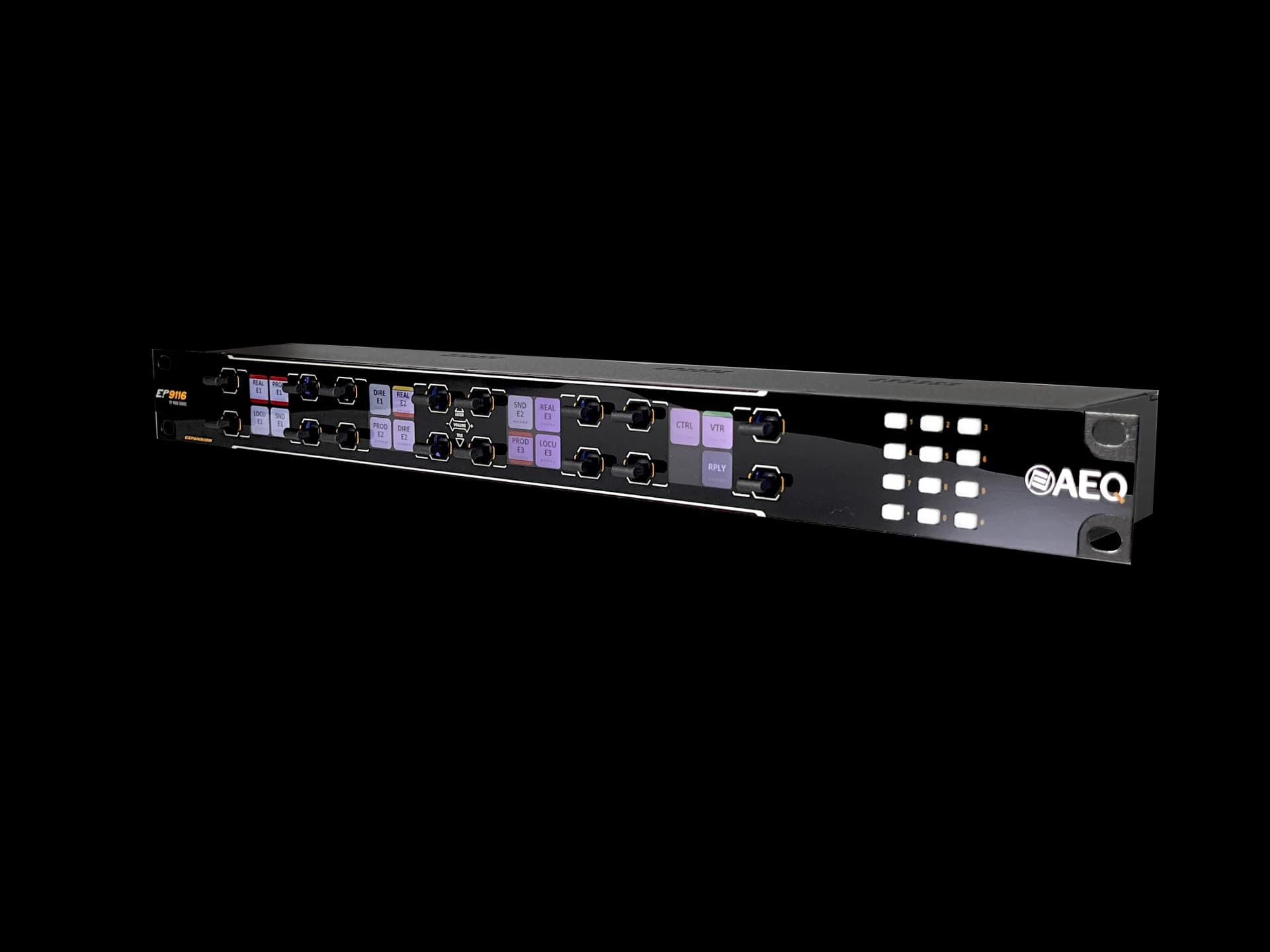

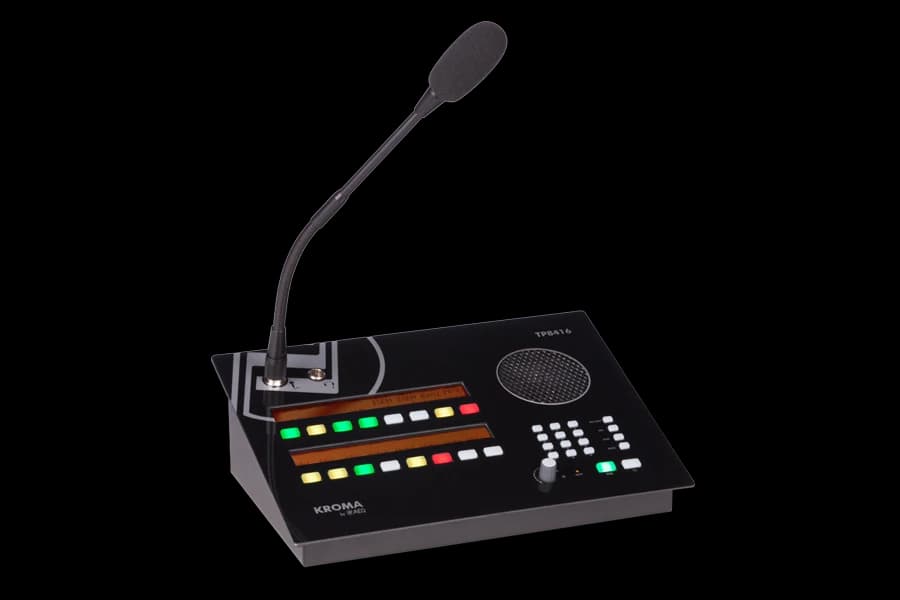

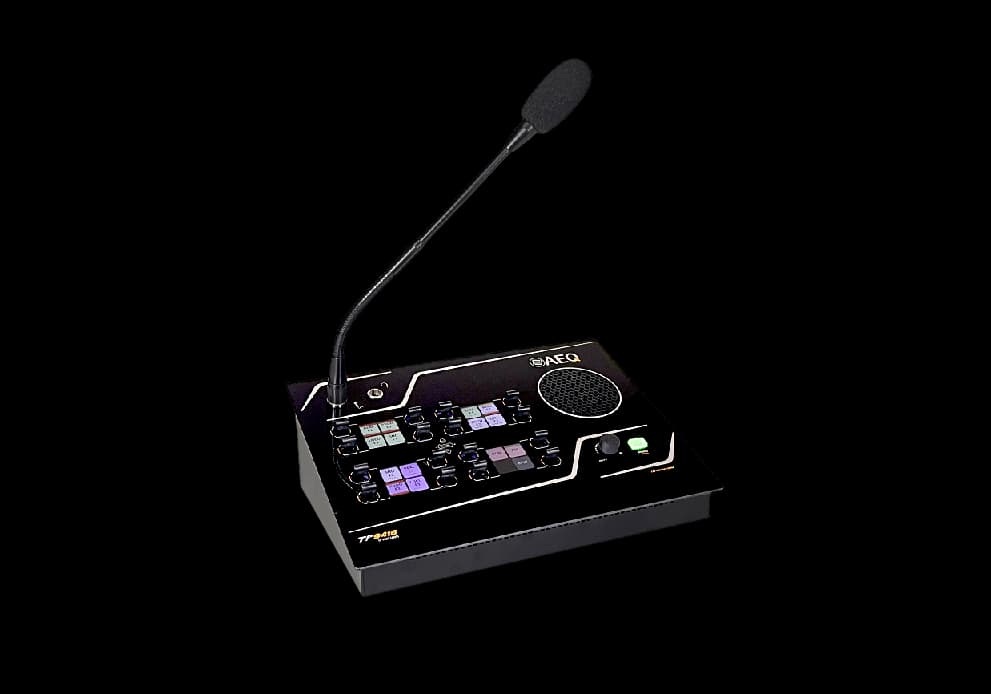

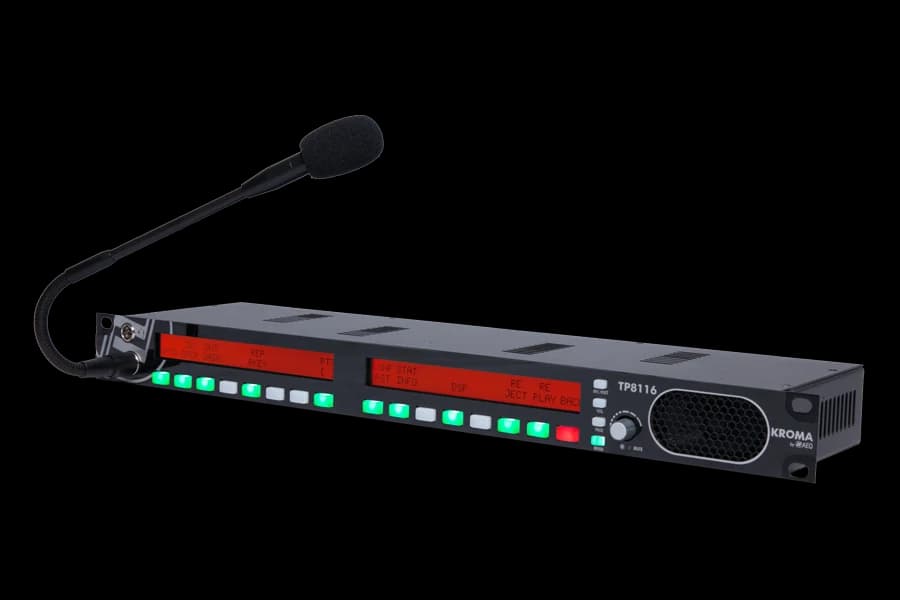

• Terminales de usuario enracables y de sobremesa

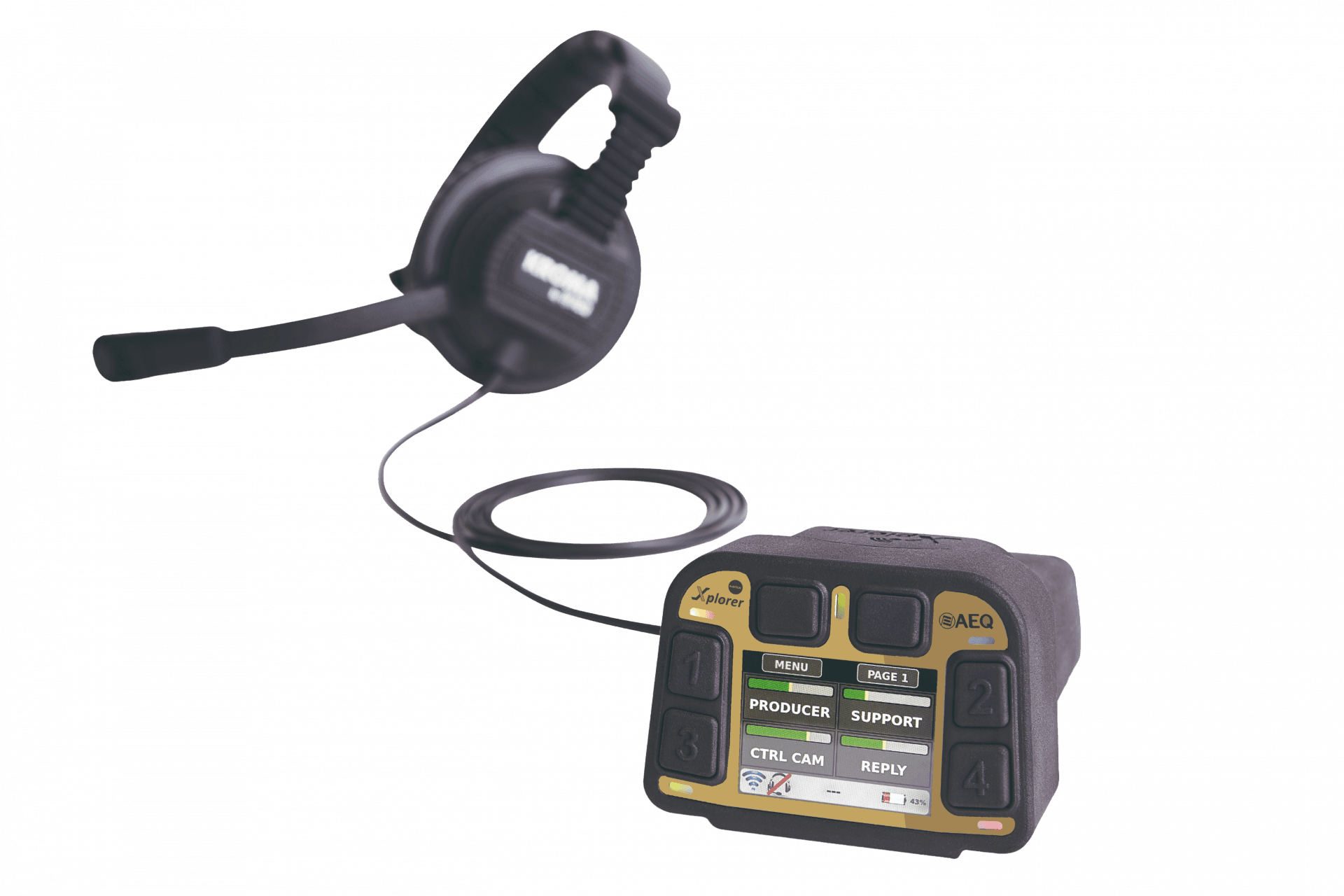

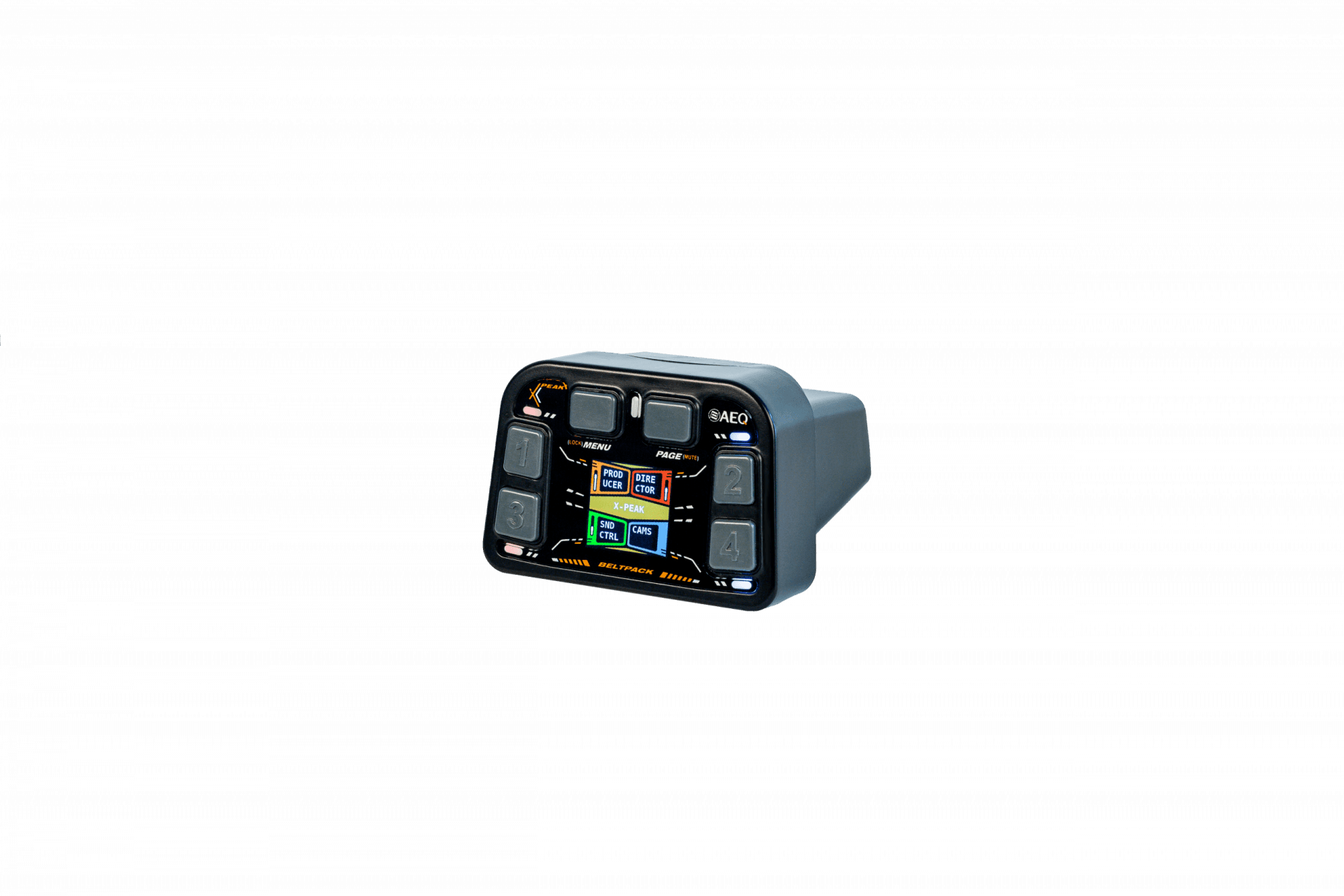

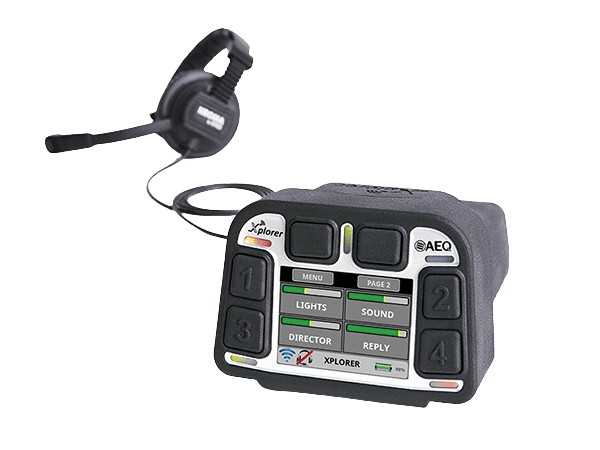

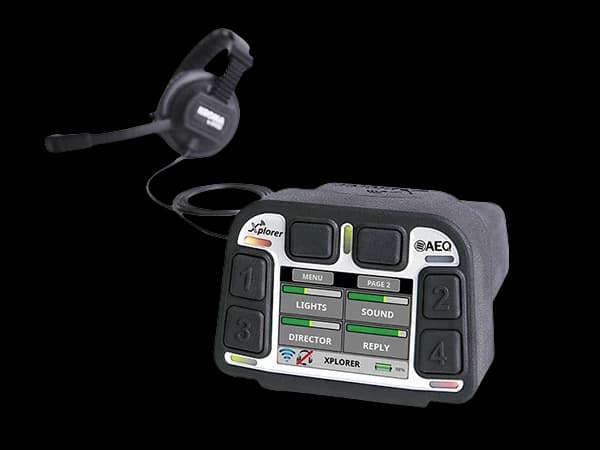

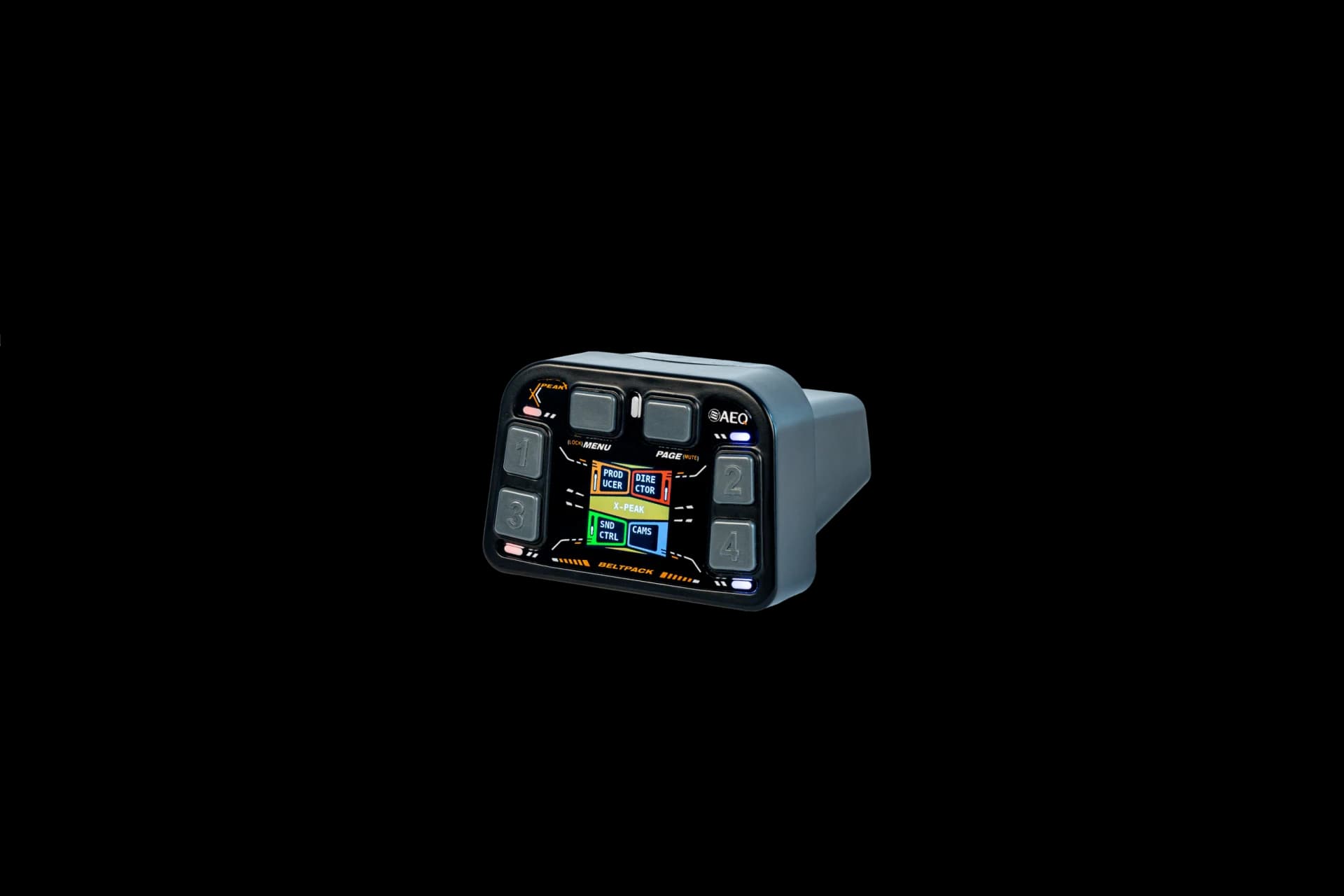

• Beltpacks alámbricos e inalámbricos

• Paneles virtuales en PCs o dispositivos Android / Apple

• Subsistemas party-line (EasyNET)

• Audio de CCUs

• Audio de micrófono

• Mesas de mezclas

• Posiciones de comentarista

Los interfaces para audio multicanal permiten diseñar sistemas distribuidos entre varias sedes y poner a disposición de cada usuario cualquier canal de audio de la instalación. La posibilidad de enlazar matrices y terminales mediante conexiones IP añade una opción adicional al diseño del sistema para que pueda adaptarse a cualquier situación.

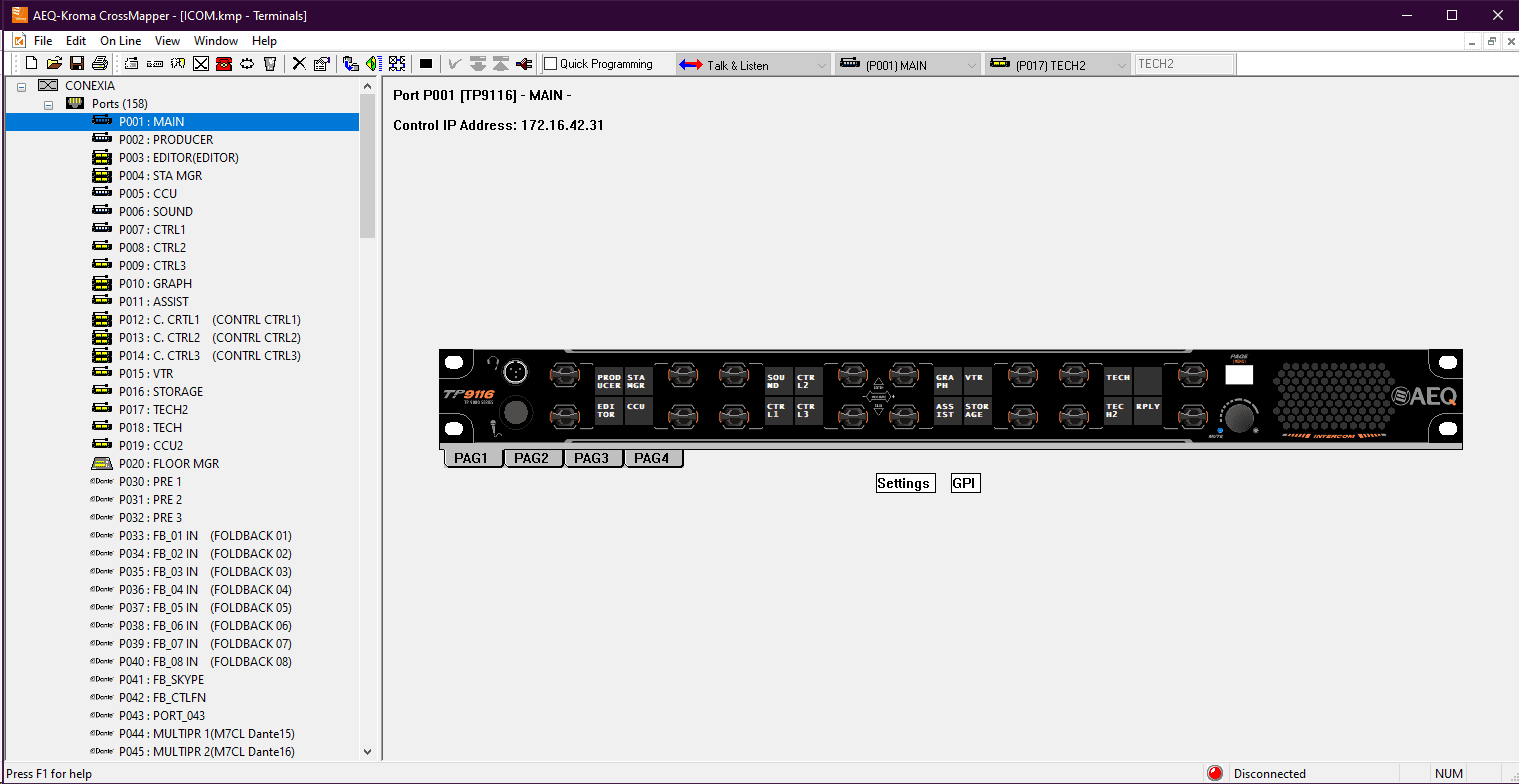

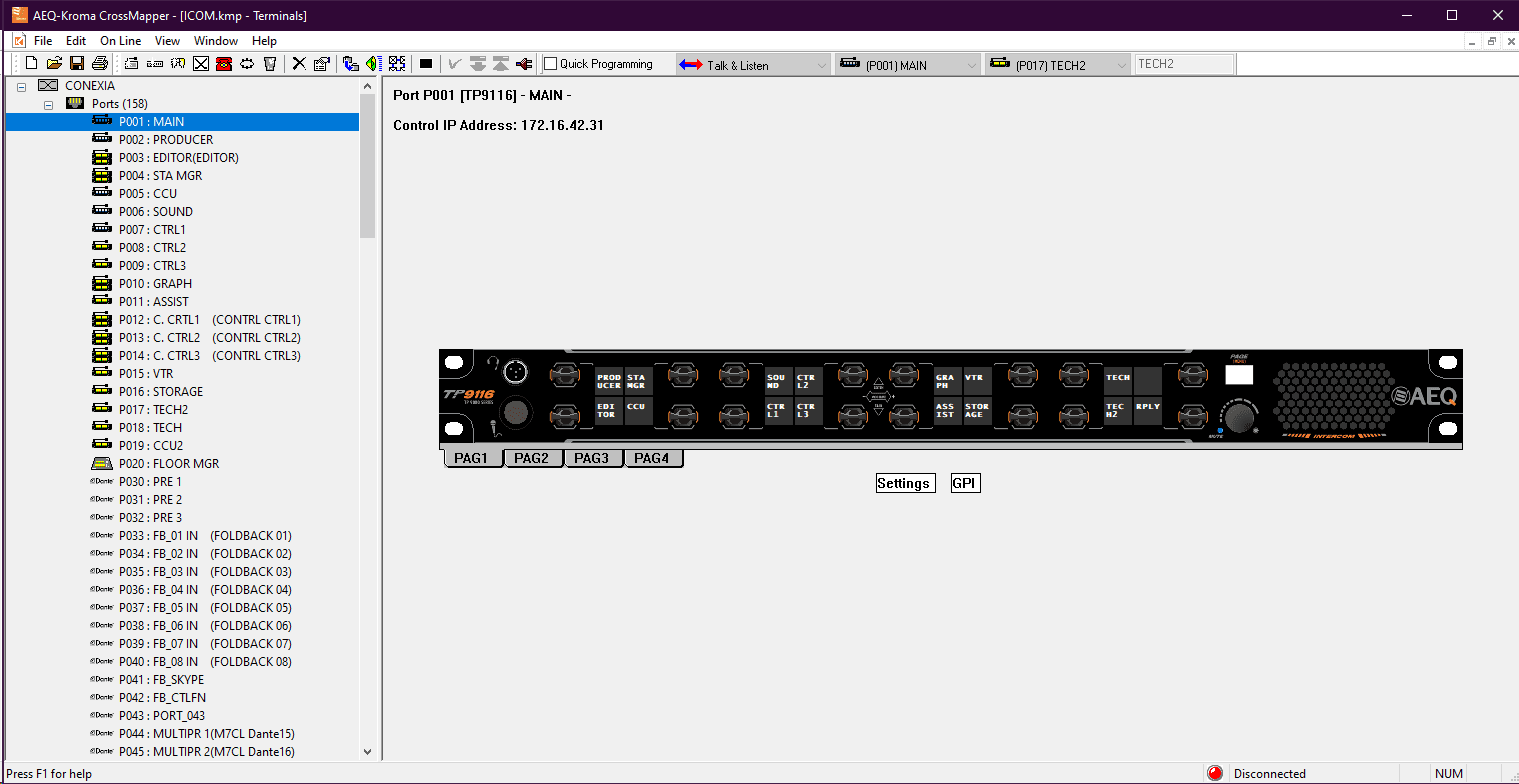

Configuración de crosspoints con Crossmapper — El software Crossmapper para PC simplifica la instalación del sistema mediante una intuitiva interfaz gráfica. El usuario accede fácilmente a la configuración de cada terminal del sistema, con diferentes opciones para cada tecla y funciones adicionales como grupos, marcación telefónica, IFBs, etc.

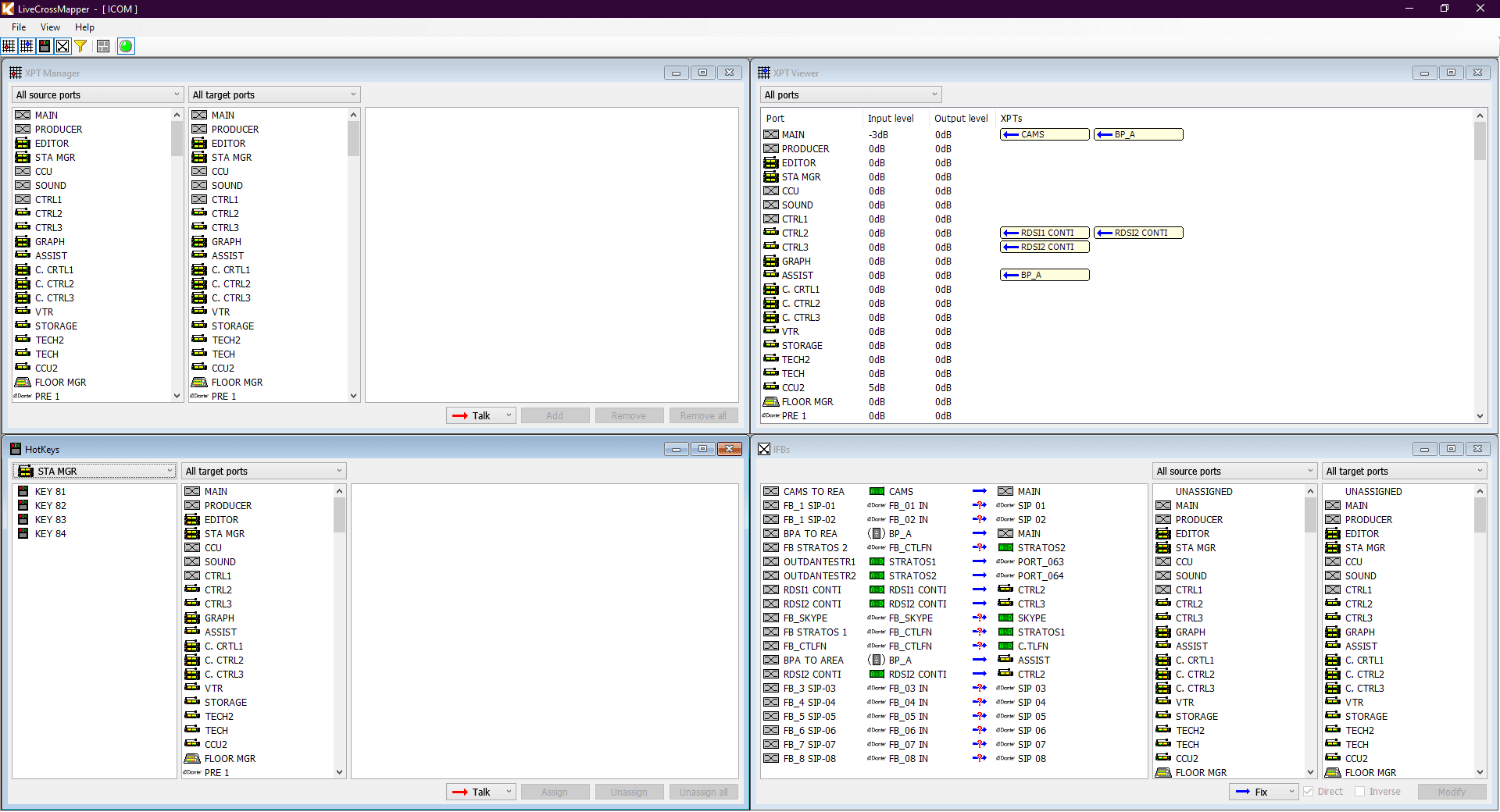

Una vez creado el mapa, puede cargarse en cualquiera de los 8 slots de memoria de la matriz vía Ethernet o mediante el puerto USB frontal, y puede activarse sin interrupción de las comunicaciones actuales de forma transparente para los usuarios. Crossmapper también permite supervisar cada comunicación y terminal en cualquier momento, así como consultar un registro completo de eventos.

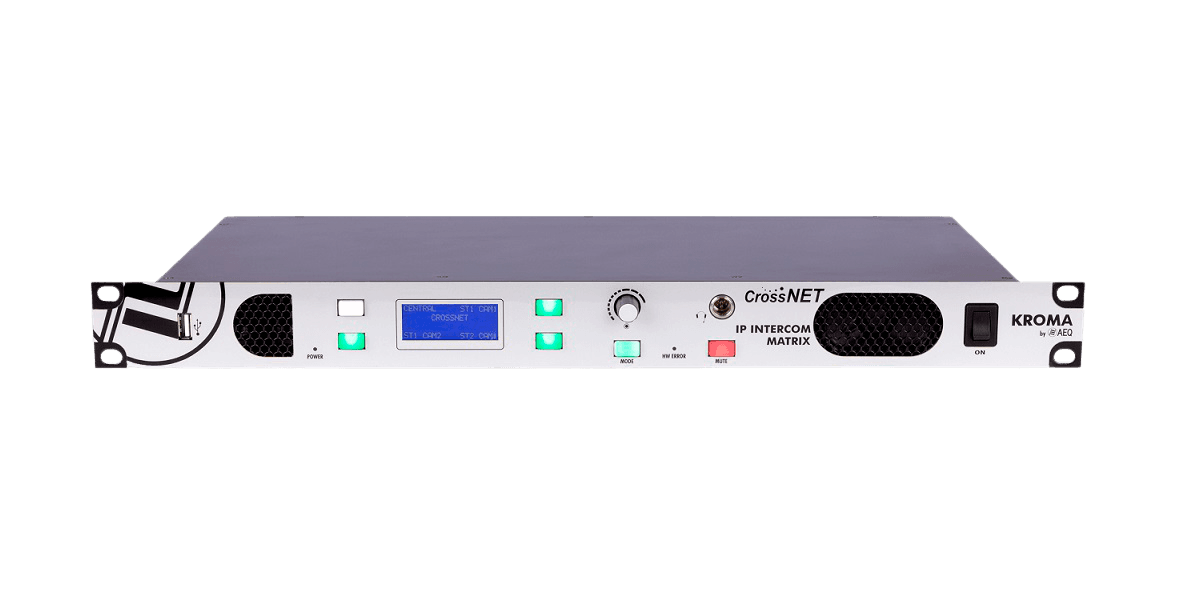

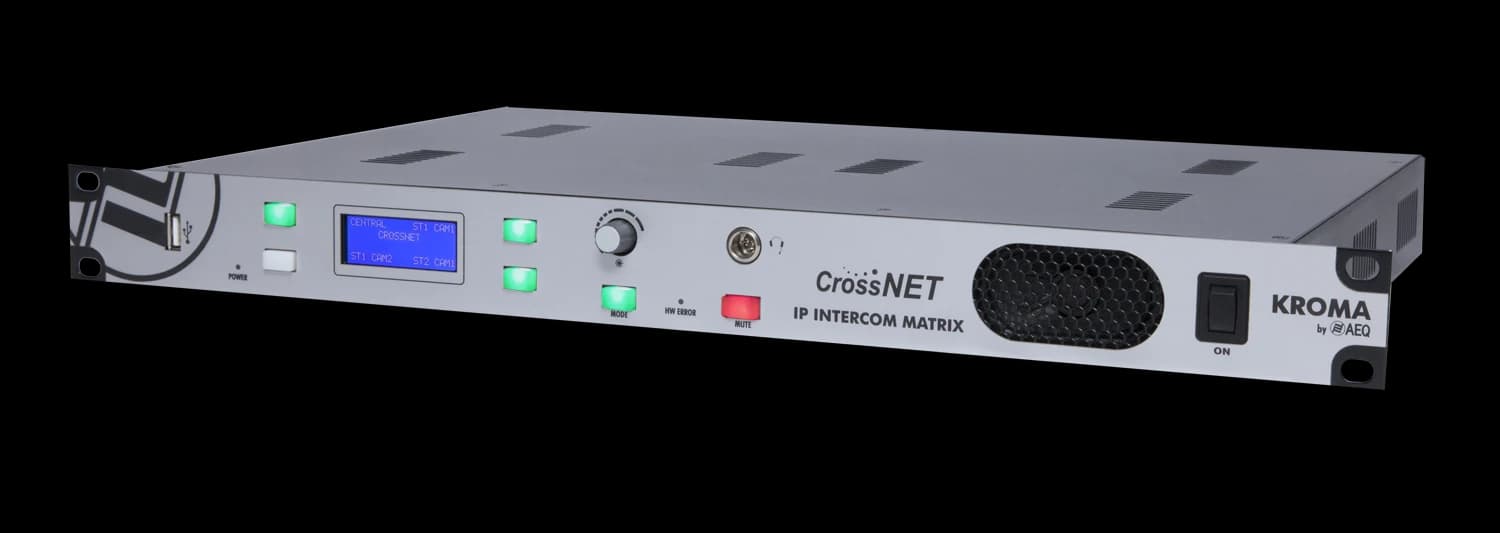

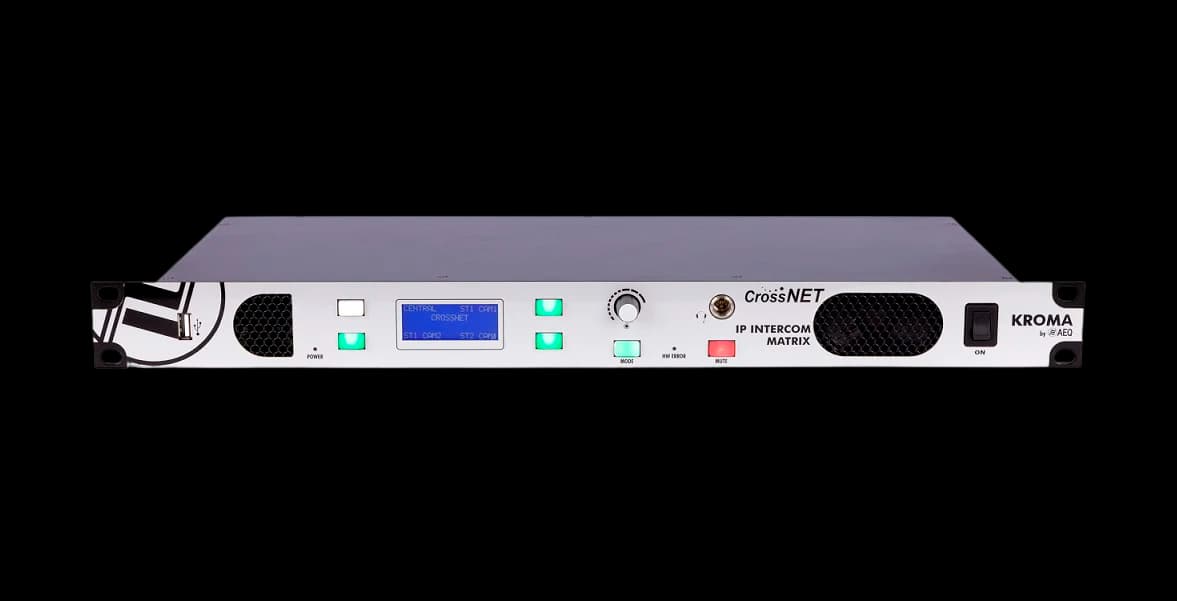

Esta matriz de intercom de alto rendimiento proporciona audio de calidad broadcast. Dependiendo de la versión, puede incorporar hasta 168×168 puertos.

128 de ellos pueden ser AoIP con tecnología Dante™, compatible con el estándar AES 67, que se conectan fácilmente mediante redes Ethernet existentes a través de hubs y switches convencionales, con redundancia opcional. También incluye 12 puertos analógicos, 8 puertos digitales y 20 puertos AoIP con el estándar KROMA de baja tasa binaria, permitiendo la conexión de intercoms inalámbricos, equipos auxiliares y paneles de las series KROMA 3000, 4000 y 5000. Incluye asimismo un puerto local para auricular y altavoz.

Para dotar al sistema de entradas y salidas analógicas y digitales AES/EBU adicionales, puede utilizarse junto con sistemas compatibles con Dante™ de más de 200 fabricantes diferentes (entre ellos AEQ NetBox). Configuración opcional de clúster con redundancia en la matriz central.

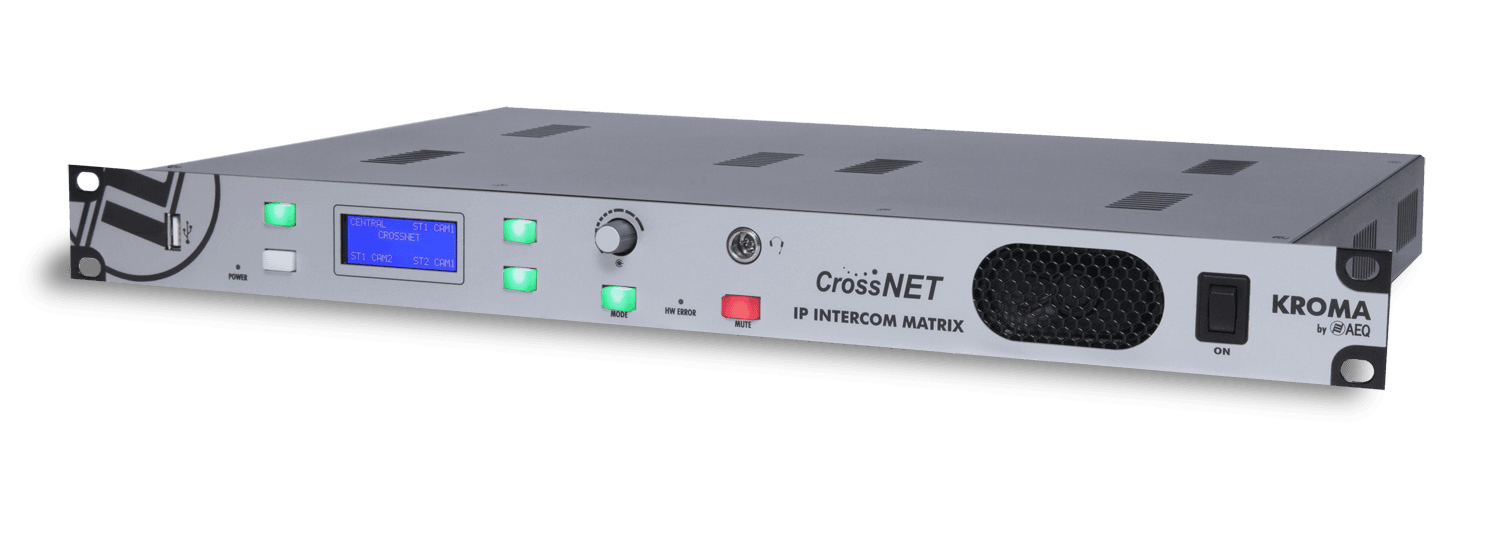

Disponible en versiones de 40 a 168 puertos, el sistema CrossNET crecerá según las necesidades mediante la instalación de módulos de ampliación. Todo en una sola unidad de rack de 19". Opcionalmente, el sistema puede equiparse con una fuente de alimentación redundante.

Versiones disponibles:

• CrossNET 40: 8 puertos de intercom digitales Kroma, 12 puertos analógicos balanceados de calidad broadcast y 20 puertos de audio IP comprimido.

• CrossNET 72: Interfaz AoIP Dante™ de 32 puertos, 8 puertos Kroma, 12 puertos analógicos y 20 puertos IP comprimido.

• CrossNET 104: Interfaz AoIP Dante™ de 64 puertos, 8 puertos Kroma, 12 puertos analógicos y 20 puertos IP comprimido.

• CrossNET 136: Interfaz AoIP Dante™ de 96 puertos, 8 puertos Kroma, 12 puertos analógicos y 20 puertos IP comprimido.

• CrossNET 168: Interfaz AoIP Dante™ de 128 puertos, 8 puertos Kroma, 12 puertos analógicos y 20 puertos IP comprimido.
