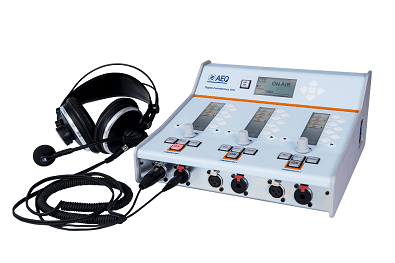

Solicitar informaciónUnidad de Comentarista Digital AoIP

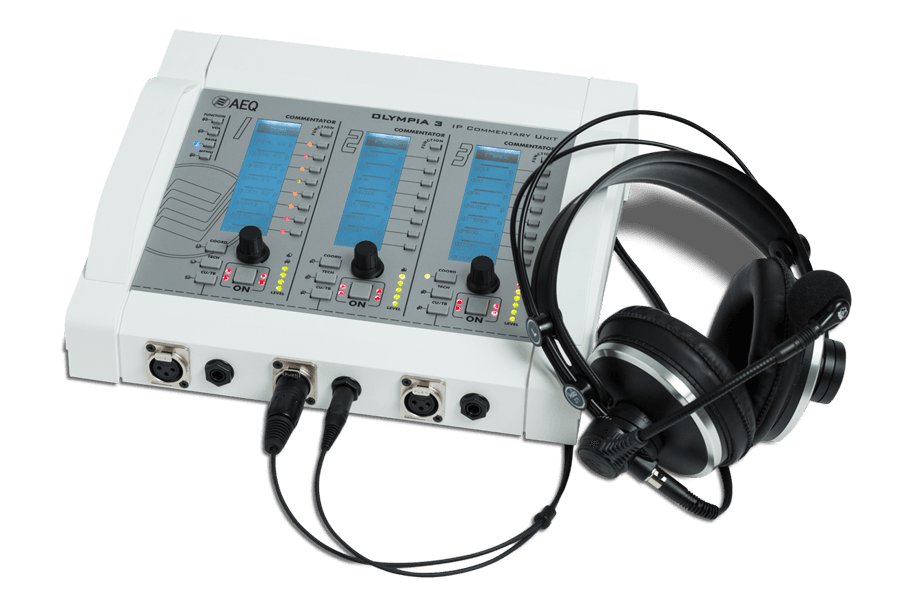

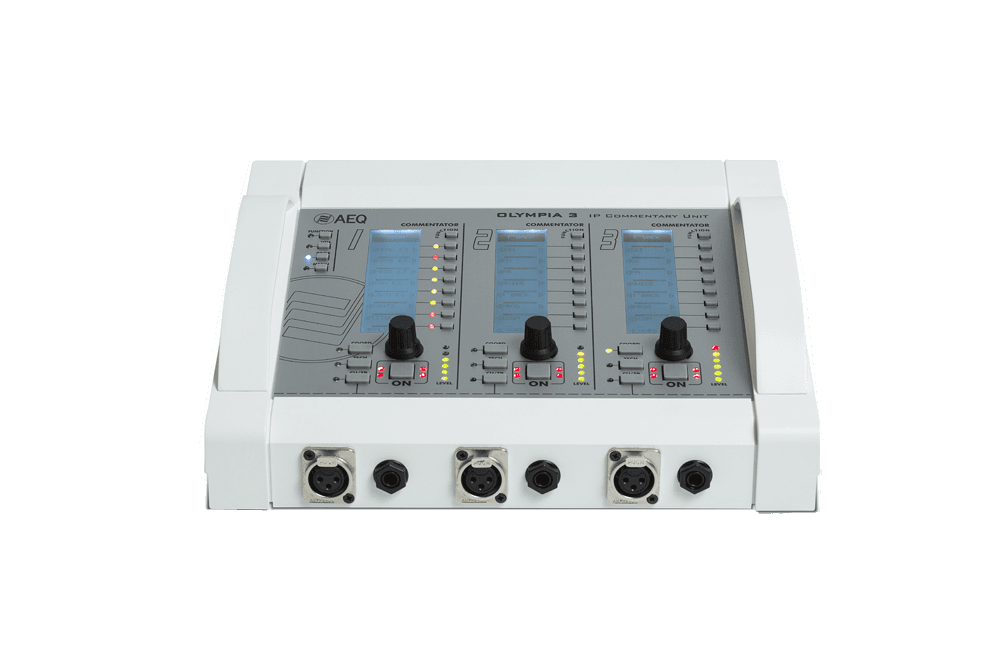

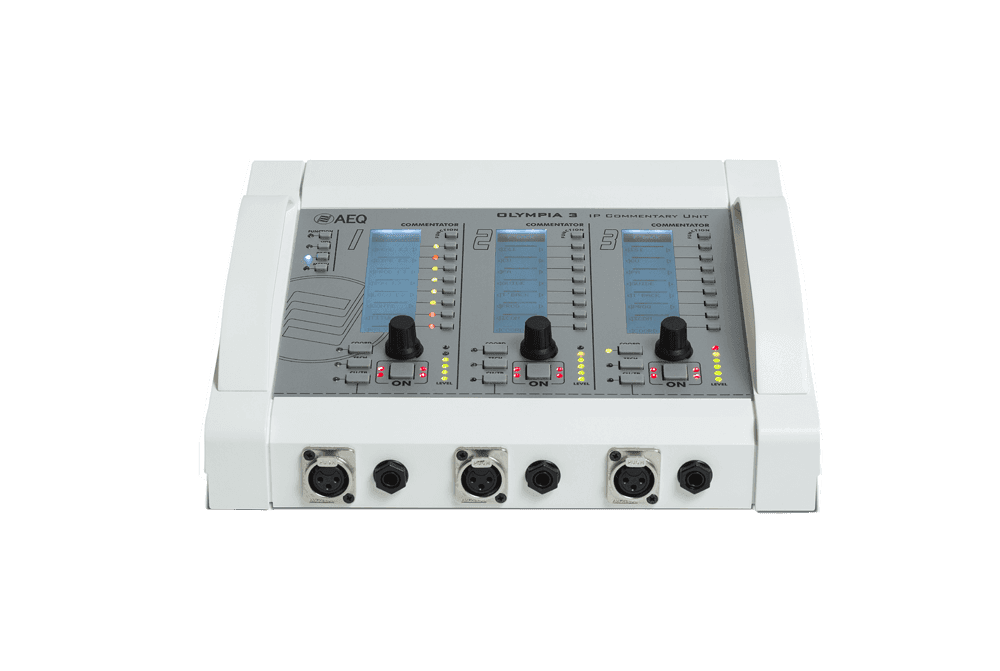

Olympia 3 ha sido pensada para su utilización tanto en grandes eventos con cientos de posiciones en un único estadio o en eventos multi-sede, así como en modestas instalaciones donde la Unidad de Comentarista funciona de forma autónoma o ligada a la infraestructura de un Sistema de Intercom.
Software de Control e Intercomunicación. Permite asistir a los comentaristas sin necesidad de un Hardware específico
E/S locales permitiendo conexionado de sistema inalámbrico para entrevistas y sumables a cualquier E/S principal de la Unidad
4 memorias para mensajes ID de estado sólido y generador de tono asignables a cualquier bus de salida para facilitar el setup y alineación de niveles de audio
Procesos, ecualización, filtros y funciones automix, asegura una señal perfecta desde origen
Descripción Funcional
Aplicaciones
Producción remota de eventos deportivos
Retransmisiones en unidades móviles
Cabinas "off tube" y de traducción simultánea
Trabaja de forma autónoma o ligada a sistemas pequeños, medianos y grandes
PDFCatálogoModos de Trabajo

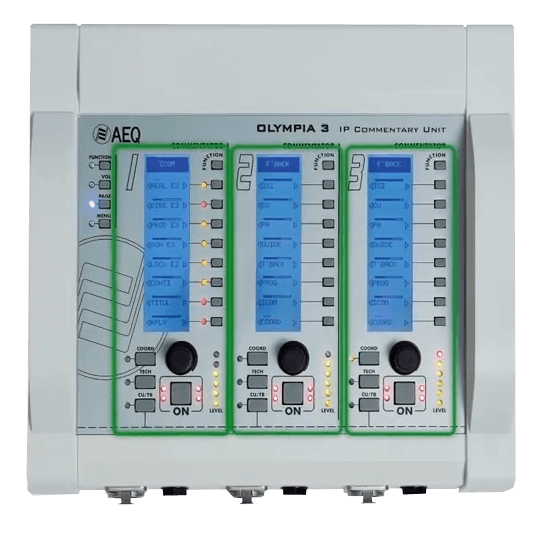

Comentarista

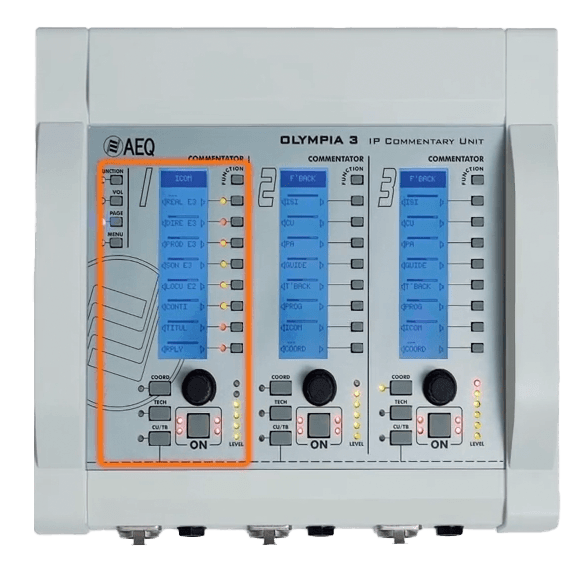

Intercom
Software de Control

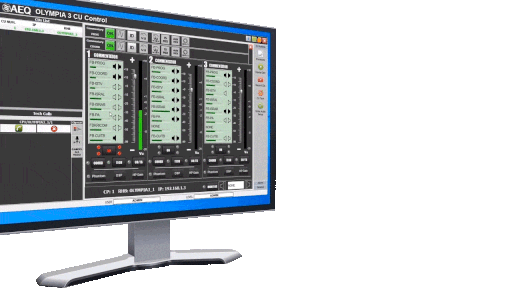

OLYMPIA 3 CU CONTROL
Aplicación que permite controlar la CU en tiempo real, con una pantalla similar a la superficie de la CU, incluyendo intercom y vúmetros (además de testigos de presencia con la aplicación replegada).
OLYMPIA 3 CU CONTROL efectúa el control remoto de las posiciones, incluso con control paralelo de los controles del equipo, para su uso por locutores no entrenados.
Detalles Técnicos
Características Generales

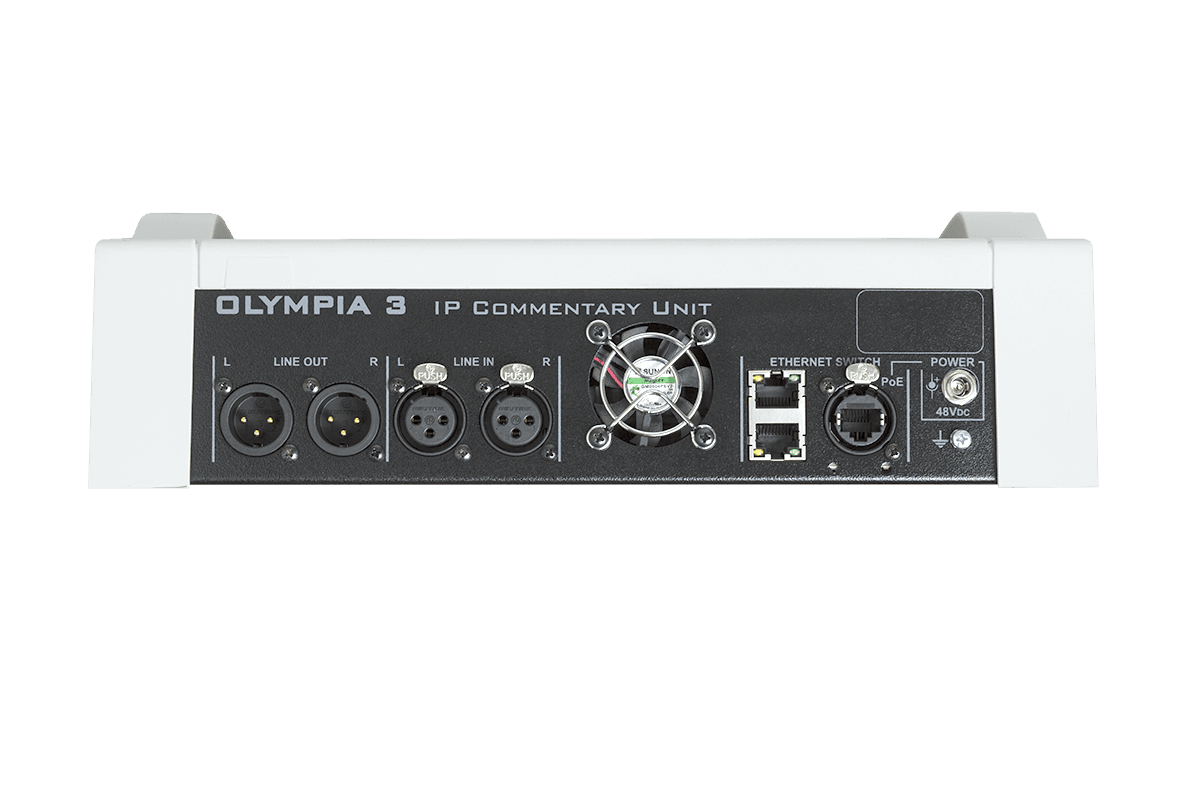

- Switch interno con 3 Interfaz externos IP sobre puerto Ethernet.
- 1 Gb/100 Mbps. Conector RJ45. Uno de estos admite alimentación PoE+. Protección por firmware y configuración de las bocas Ethernet que no se usen para evitar su uso indebido como puerta al sistema.
- Señales test normalizadas (tono y ruido rosa).
- 2 Identificadores de línea.
- Delay externo y lincado de CUs en combinación con routers BC2000D y Conexia.
- Función replay del último mensaje recibido por intercom.

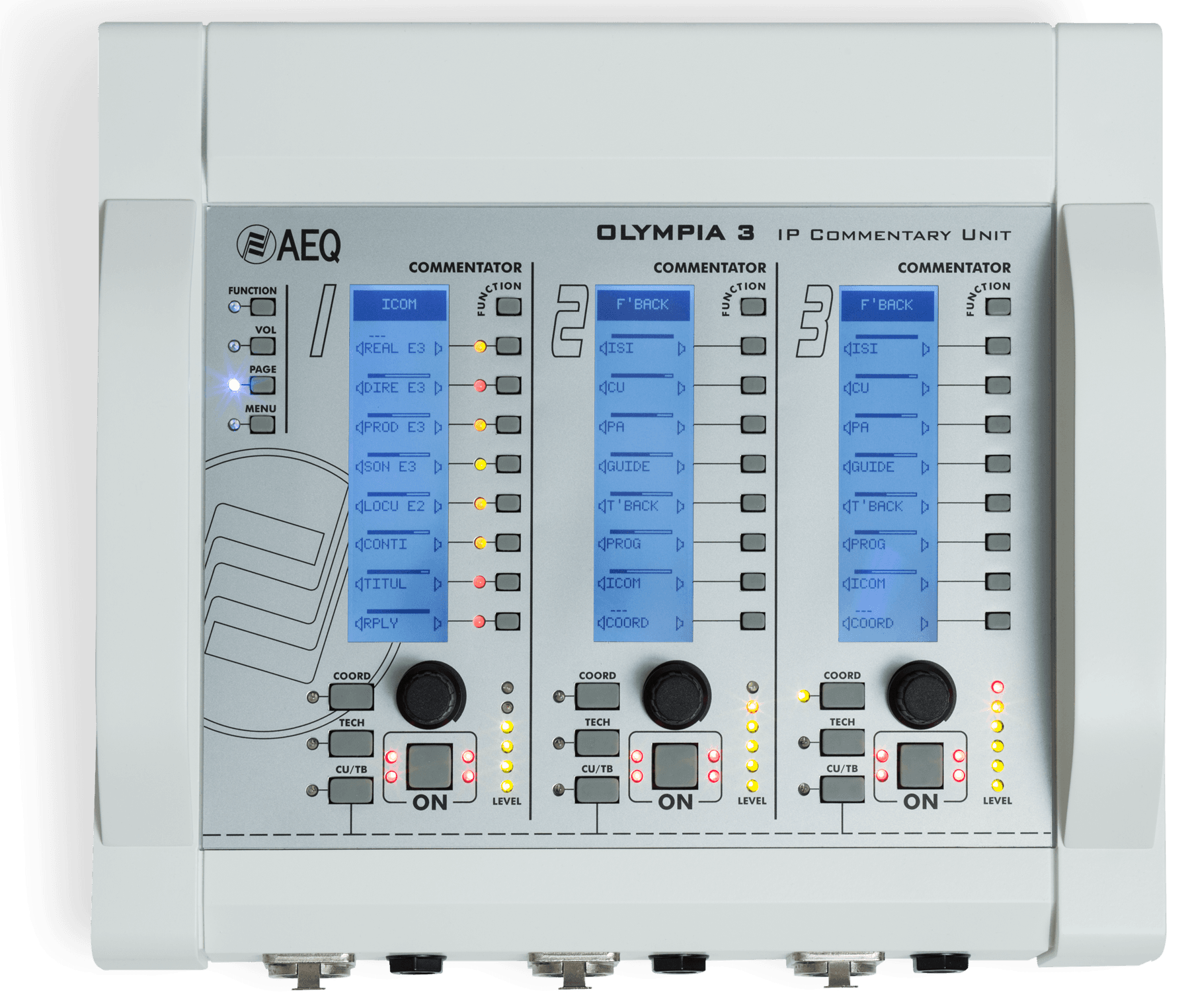

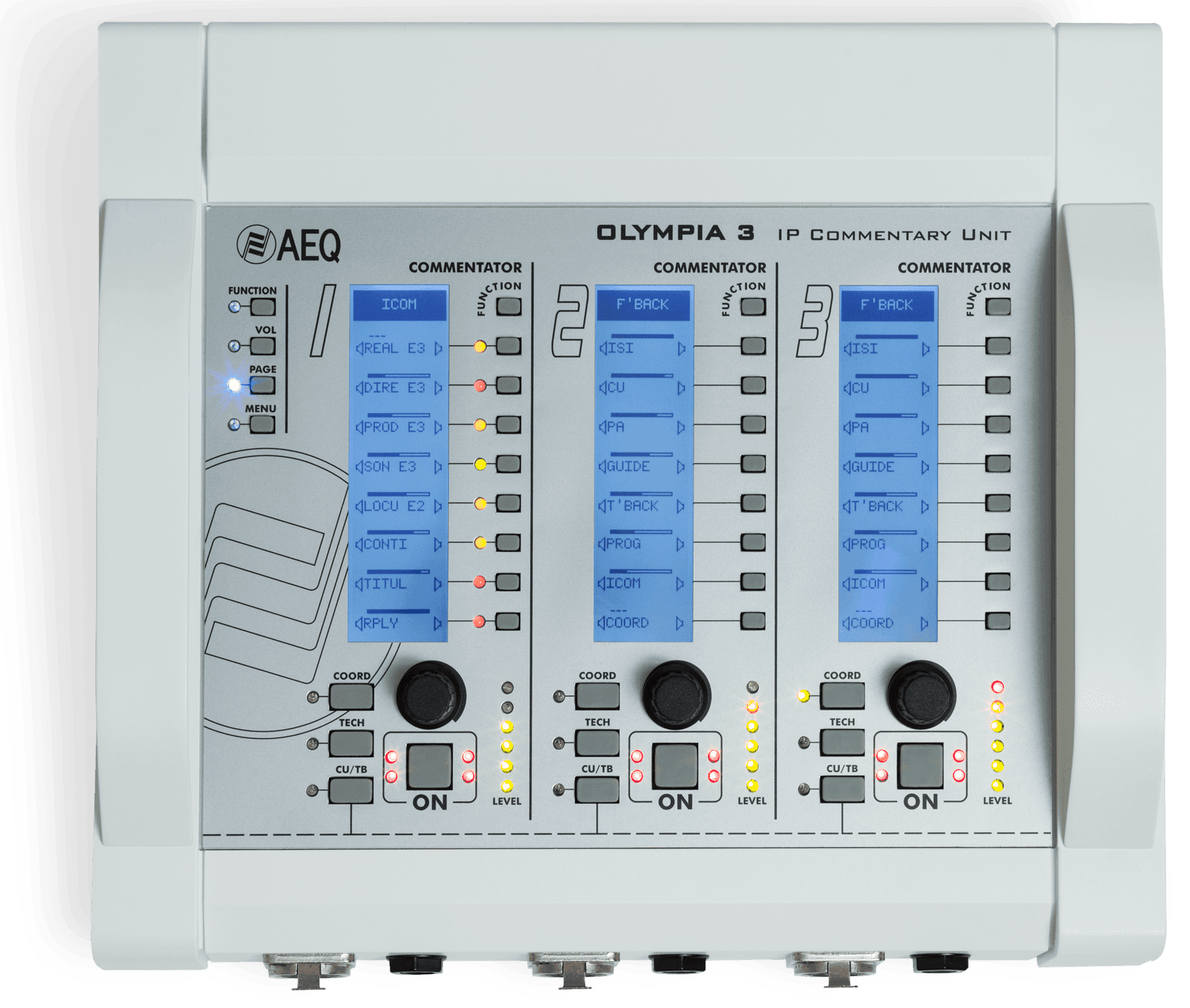

- Interfaz del panel frontal con teclados, señalización por leds y encoders. 3 display gráficos OLED. 3 VU-metros de LEDs en el frontal.
- Temperatura de trabajo -10 a +45 º C (14 a 114 º F).
- Dimensiones (ancho x profundo x alto) 302 x 270 x 100 mm. (1157/64 x 105/8 x 315/16 in).
- Peso: 2.500 gr. (5 lb 8,2 oz).
- Alimentación 48V DC redundante. Consumo 15 W max. Entrada PoE+ y adaptador externo 90-263V 50/60 Hz.
Entradas

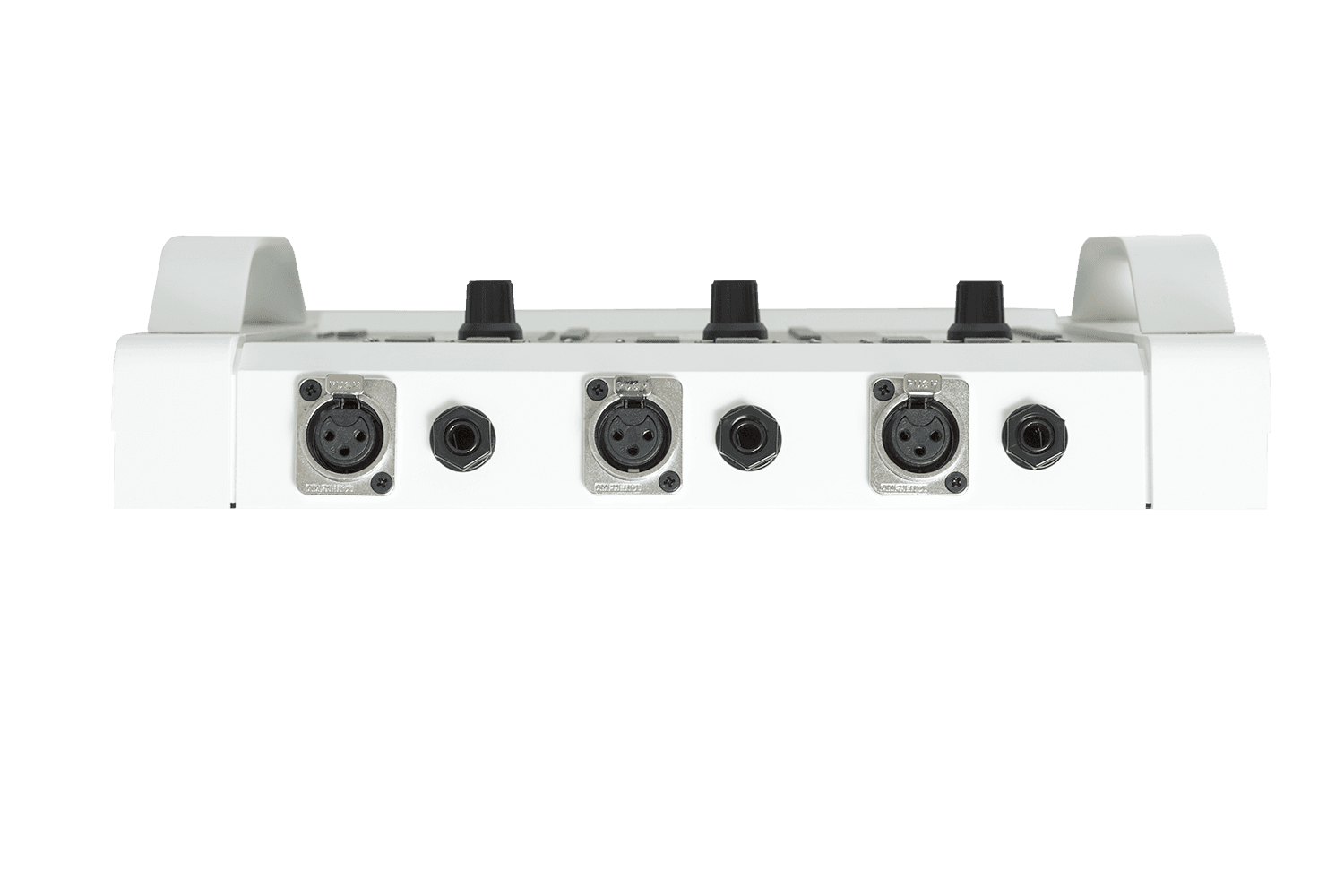

- 3 entradas XLR-3 hembra.
- Alimentación phantom: 48 V.
- Impedancia de entrada: > 2 K Ω.
- Preamplificador con balanceo electrónico y control digital de ganancia en pasos de 1 dB.
- Ajuste nominal 62 dB (entrada de -58 dBu para alcanzar un nivel nominal de -20 dBFS).
- Rango de ganancia analógica en el previo: -36 dB a +19 dB con respecto al ajuste nominal.
- Rango de ganancia digital de entrada: -∞ a +24 dB.
- Ruido equivalente: -126 dBu. @ fuente 200 Ω.
- Ancho de banda: 20 a 20.000 Hz @ +/- 0.5 dB.
- THD+N: <0.02 % @ 20 a 20.000 Hz, -40 dBu.
- Nivel máximo: -2 dBu.
- 2 entradas XLR-3 hembra.
- Balanceo electrónico.
- Impedancia de entrada: >20 Kohms.
- Nivel máximo: 24 dBu.
- Nivel nominal: +4 dBu (-20 dBFS).
- Ruido: -83 dBu.
- Distorsión: <0.005 % @ 20 a 20.000 Hz
- Ancho de banda: 20 a 20.000 Hz @ +/- 0.5 dB.
- Ajuste de ganancia digital: -∞ a +24 dB.
- Filtro paso bajo: Ajustable entre 1 KHz y 20 KHz.
- Filtro paso alto: Ajustable entre 20 Hz y 1 KHz.
- Ecualizador paramétrico de 3 bandas. Cada banda dispone de ajustes de frecuencia (10 Hz a 20 KHz), Q (0.1 a 20) y ganancia (+/- 18 dB).
- Compresor-limitador-expansor. Se pueden definir hasta 5 zonas. Cada una de ellas con ajustes de umbral (-42 dB a +22 dB), tiempo de ataque (0.5 ms a 100 ms), tiempo de recuperación (10 ms a 10 s), relación de compresión (1:50 a 1) y ganancia (0 dB a +40 dB).
- Puerta de ruido. Con ajustes de umbral (-72 dB a 0 dB), tiempo de ataque (0.05 a 100 ms), tiempo de recuperación (0.5 ms a 10 s), tiempo de mantenimiento (0.05 ms a 2 s) y rango (0 dB a 90 dB).
Salidas
- 3 salidas Jack estéreo de 1/4".
- Impedancia de carga: >16 Ω.
- Nivel máximo: +6,4 dBu.
- Ancho de banda: 20 a 20.000 Hz @ +/- 0,5 dB, 300 Ω.
- Distorsión : < 0.05 % @ 0 dBu, 20 a 20.000 Hz, 300 Ω.
- Ajuste de ganancia digital: -∞ a +24 dB.
- 2 salidas XLR-3 macho.
- Balanceo electrónico.
- Impedancia de salida: < 20 Ω.
- Nivel máximo: 24 dBu.
- Nivel nominal: +4 dBu (-20 dBFS).
- Ruido: -88 dBu.
- Distorsión: <0.005 % @ 20 a 20.000 Hz.
- Ancho de banda: 20 – 20.000 Hz @ +/- 0,5 dB.
- Ajuste de ganancia digital: -∞ a +24 dB.
Productos Predecesores
Olympia
Basándose en la plataforma de audio TITAN – BC 2000D Router con capacidad de más de 5000 x 5000 canales de audio, OLYMPIA es el sucesor del sistema DCS-10. La unidad de comentarista Olympia ha estado presente en los eventos de radiodifusión más importantes del mundo.
CatálogoDescargables
Catálogos y documentación técnica disponible para Olympia 3.
