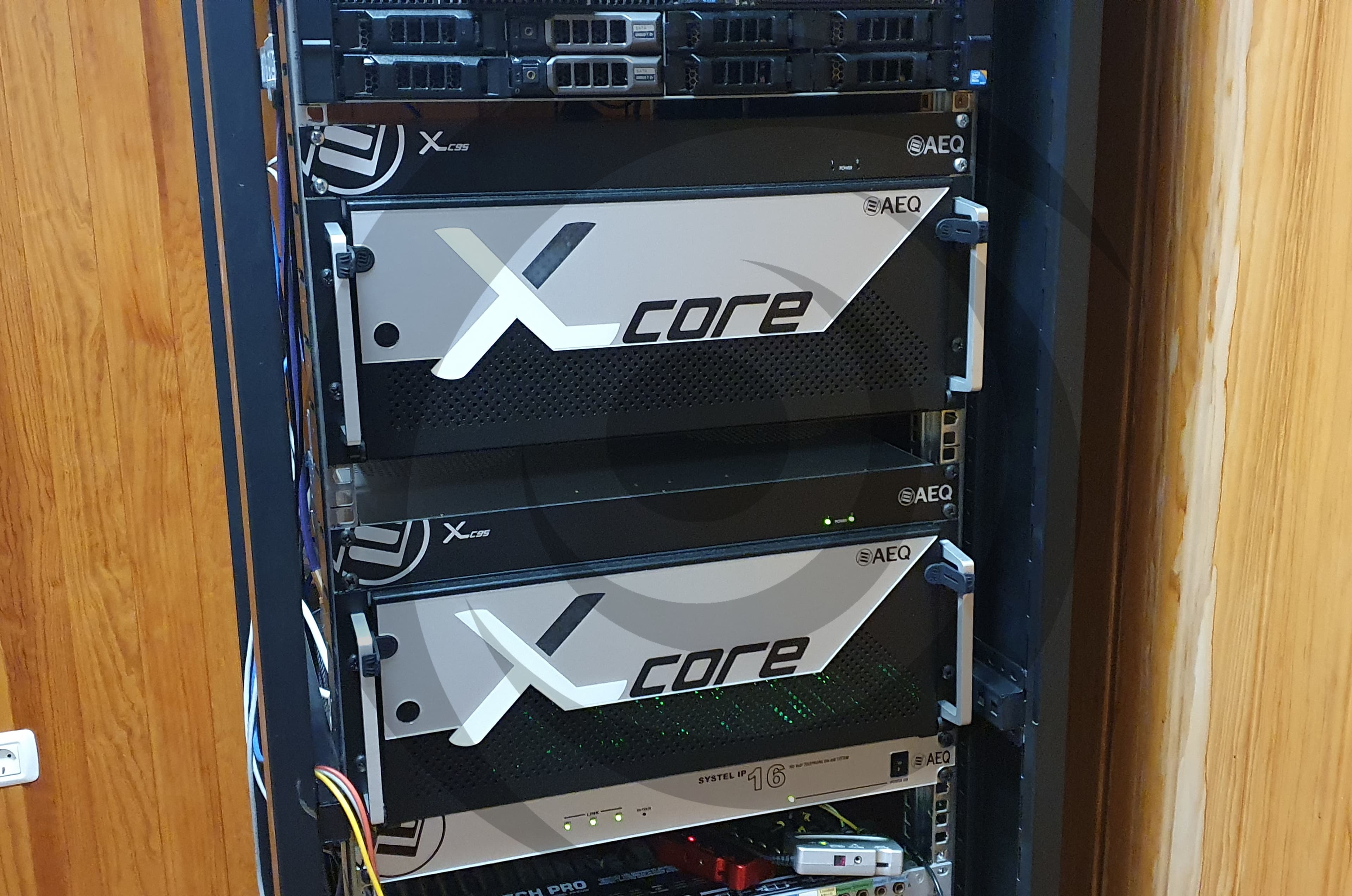

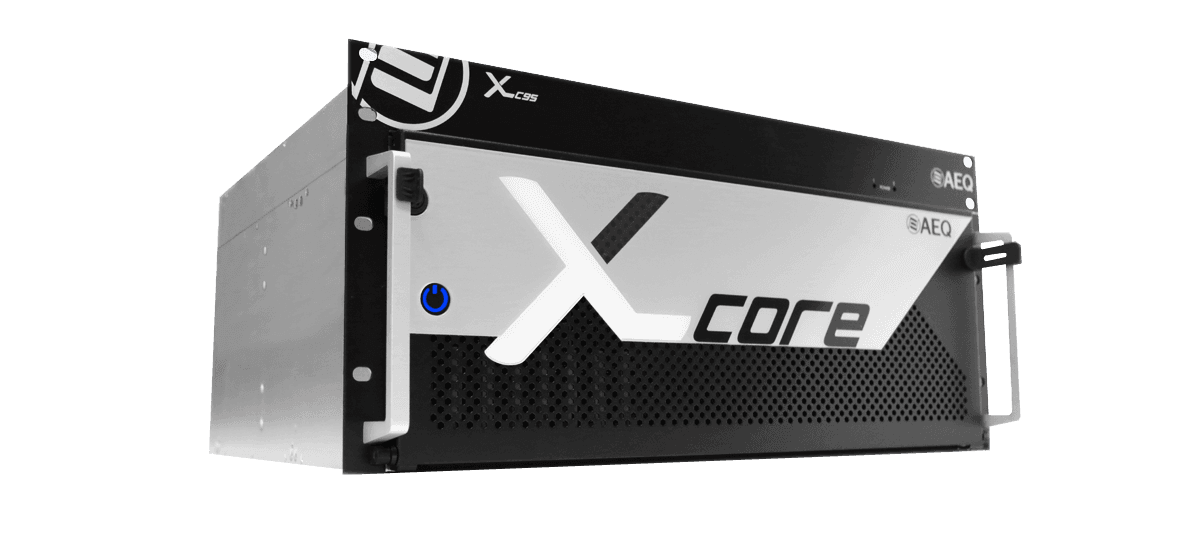

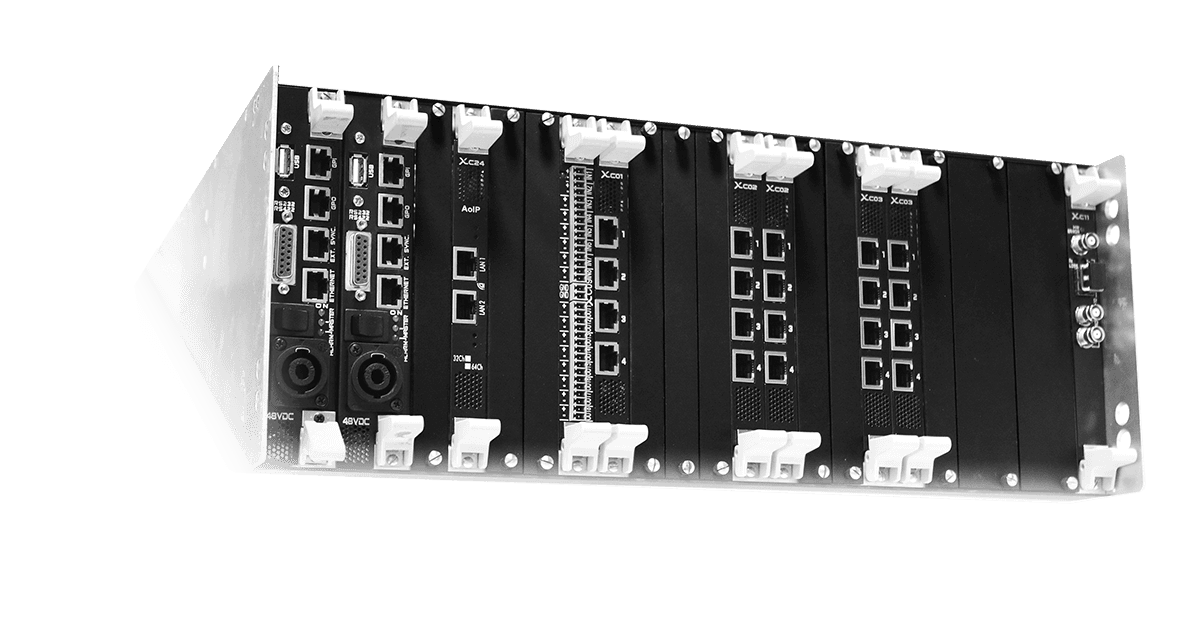

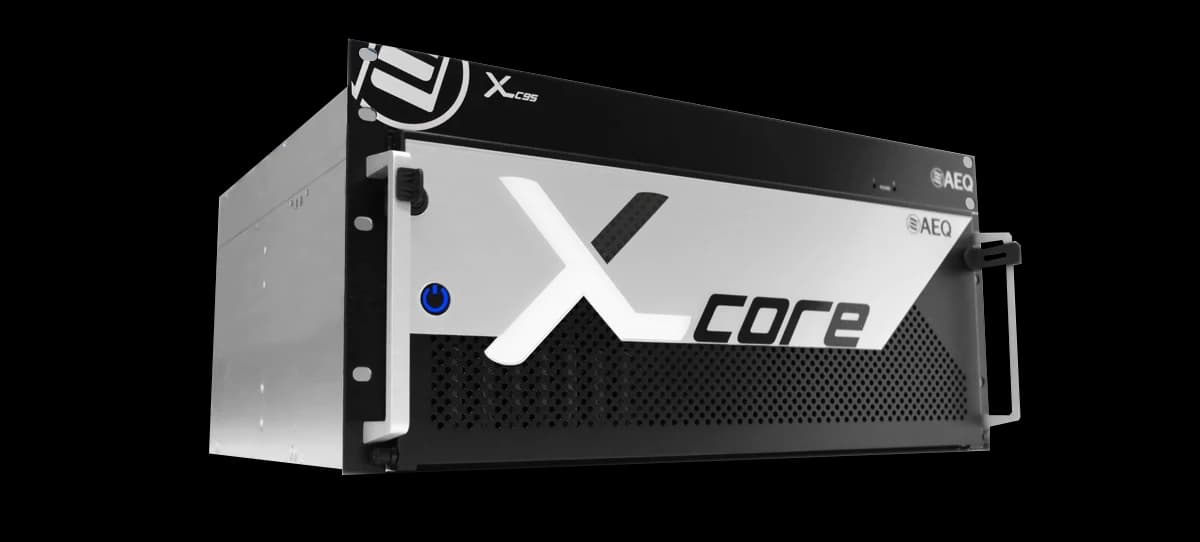

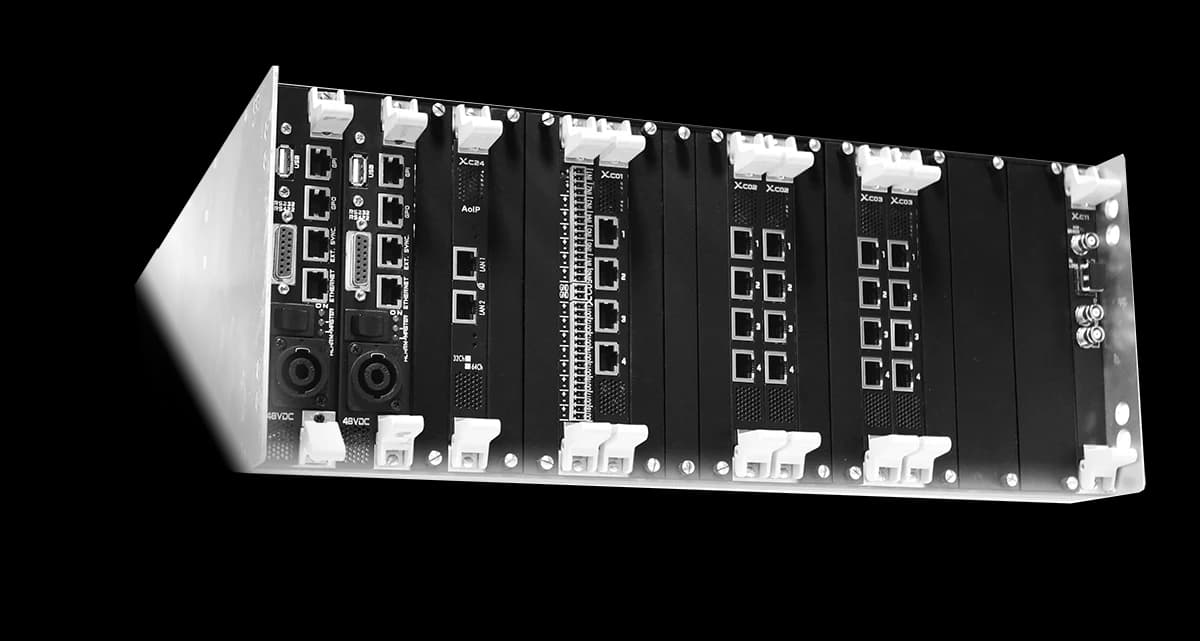

X_CORE

– Canales Dante / AES67, según configuración interna: • 64 bidireccionales. • 96 bidireccionales. • 128 bidireccionales. • 160 bidireccionales. – Entrada adicional de generador de tonos: 1 kHz. +4 dBu (-20 dBFS). – Ancho de banda: 20 a 20.000 Hz @ +/- 0,5 dB.

– Banco de vúmetros de entrada y salida AoIP mono o estéreo en el software Netbox RTC. – Medición precisa de nivel de una entrada o salida AoIP mono o estéreo en el software Netbox RTC. – Indicador de nivel de 4 colores para todas las entradas y salidas de audio en el software Netbox RTC. – Alarma de nivel de señal bajo configurable para cualquier entrada y salida en el software Netbox RTC.

– 16 GPI físicos en 2 conectores DB15, con pin de alimentación +5V incluido. – 16 GPO físicos en 2 conectores DB15, con pin de alimentación +5V incluido. – 246 GPIO virtuales utilizables para: – Transporte de señalización entre dispositivos. – Indicación de presencia de audio en cualquier entrada. – Indicación de ausencia de audio en cualquier salida. – Silenciado remoto de cualquier salida. – Activación y disparo de macros y salvos. – Los GPI y GPO físicos son GPIO estándar, mientras que los GPIO virtuales utilizan el protocolo propietario de AEQ. Los GPIO también pueden transportarse a través de la red IP entre dispositivos compatibles, permitiendo que un GPI controle GPOs en otros equipos ("GPIO virtual").

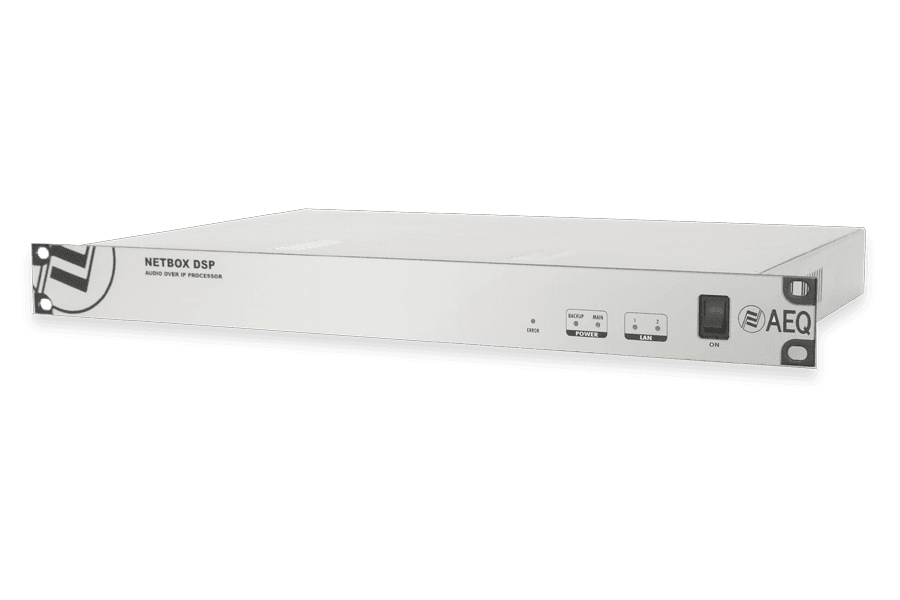

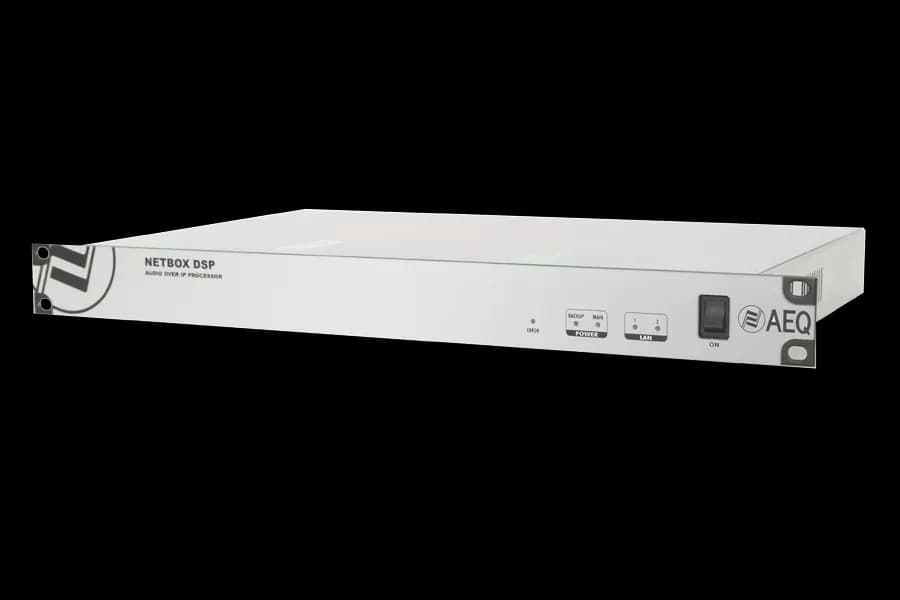

– El NETBOX DSP dispone de fuente de alimentación redundante. En caso de que una de ellas deje de recibir corriente o falle, el sistema es alimentado por la otra sin interrupción del servicio. – El NETBOX DSP incluye dos puertos Ethernet configurables en modo «Daisy Chain», Primario/Secundario o Maestro/Esclavo. – En modo de redundancia Primario/Secundario, el dispositivo utiliza el sistema de redundancia nativo de Dante, que permite la conmutación sin pérdida de muestras de audio.

– El NETBOX DSP puede mezclar cualquiera de sus entradas en cualquier salida habilitada para ello durante la configuración. Esto significa que cualquier conjunto de entradas puede mezclarse en cualquiera de las salidas. En cada entrada, salida y punto de cruce se puede modificar la ganancia. Cualquier salida también puede silenciarse.

– Formato de datos: tecnología Dante Audio over IP. Compatible con AES67. – Tecnología Plug-and-play: detección automática del hardware y enrutamiento de audio sencillo. – Sincronización precisa a nivel de muestra, incluso a través de varios switches. – Retardo muy bajo y determinista en toda la red. – Topología de red flexible y escalable, compatible con un gran número de transmisores y receptores de audio. – Compatible con una red integrada única para audio, vídeo, control y monitorización, con gestión QoS. – Utiliza infraestructura de red estándar de bajo coste. – Resolución de audio: 24 bits, 48 kHz. – Retardo: 1-2 ms (@ 48 kHz típico, según rendimiento y complejidad de la red). – 2 puertos Ethernet RJ45 por interfaz, 1000 BASE-T, con aislamiento por transformador, utilizables para redundancia o «daisy chain». – Velocidad de transmisión: 100/1000 Mbps. – Longitud máxima de segmento: 100 m con cableado CAT5e o superior.

– El NETBOX DSP dispone de una función AGC (Control Automático de Ganancia) aplicable a cualquier entrada o salida AoIP sin limitaciones. Ajuste sencillo: solo es necesario especificar un nivel objetivo en dBFS. – Además, puede realizar uno o varios de los siguientes procesos sobre hasta 64 canales (entrada o salida, mono o pares estéreo): • Filtro paso alto. • Filtro paso bajo. • Filtro de banda. • Ecualizador paramétrico de 4 bandas. • DLP combinado (Procesador de Nivel Dinámico) de hasta 5 puntos, con 4 secciones de proceso: • Compresor. • Expansor. • Limitador. • Puerta de ruido. • Delay.

– Refrigeración: Sistema de convección natural absolutamente silencioso, compatible con operación en estudio. – Dimensiones y peso: 44 × 482 × 356 mm (1,73″ × 19″ × 14″). 3,5 kg. – Alimentación: Fuente de alimentación interna redundante (90 – 264 V AC, 47-63 Hz). – Rango de temperatura: -10 a +45 °C. – Instalación sencilla: unidad de rack de 19″ con altura 1U. – Versiones: DSP 64: Procesa 64 señales, enruta y mezcla 64 señales. DSP 96: Procesa 64 señales, enruta y mezcla 96 señales. DSP 128: Procesa 64 señales, enruta y mezcla 128 señales. DSP 160: Procesa 64 señales, enruta y mezcla 160 señales.

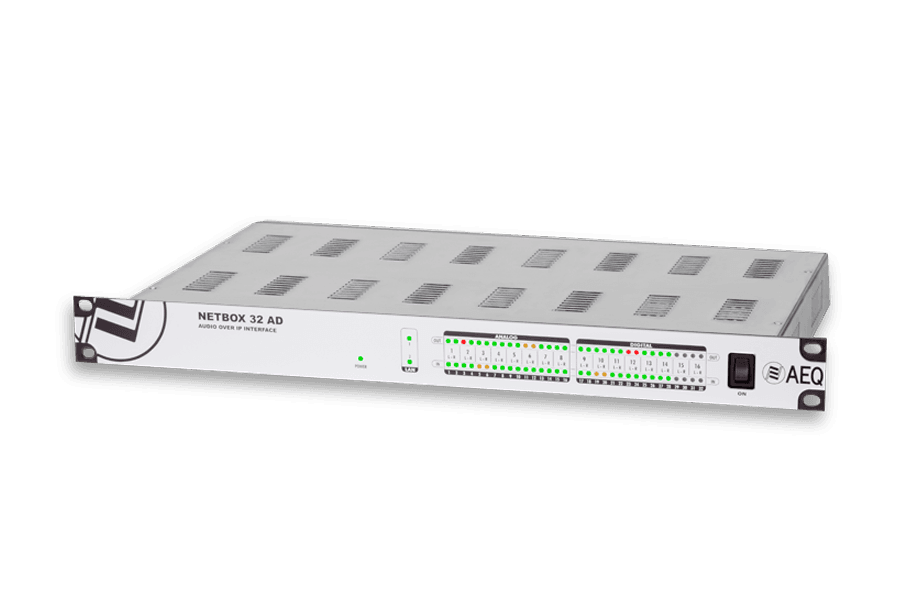

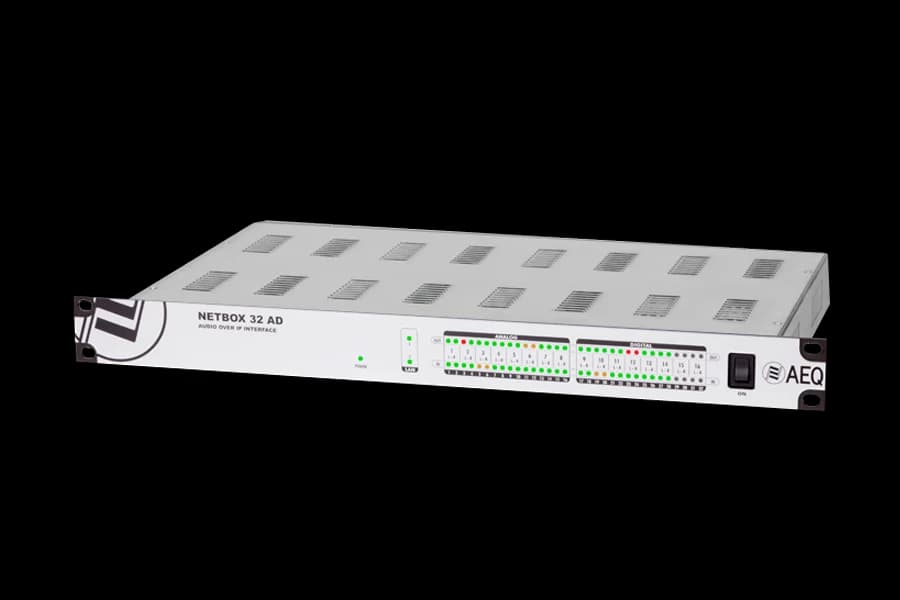

– Canales analógicos: 16 canales bidireccionales. – Canales digitales duales o estéreo: 8 canales bidireccionales. – Canales Dante / AES67: 32 canales bidireccionales. – Entrada adicional de generador de tonos: 1 kHz. +4 dBu (-20 dBFS). – Ancho de banda: 20 a 20.000 Hz @ +/- 0,5 dB. – Entradas y salidas de línea analógicas balanceadas electrónicamente. – Nivel máximo de entrada y salida analógica: +24 dBu. – Nivel nominal de entrada y salida analógica: +4 dBu (-20 dBFS).

– Indicador de nivel de tres colores para todas las entradas y salidas analógicas y digitales en el panel frontal de la unidad. – Banco de vúmetros de entrada y salida AoIP mono o estéreo en el software Netbox RTC. – Medición precisa de nivel de una entrada o salida AoIP mono o estéreo en el software Netbox RTC. – Indicador de nivel de 4 colores para todas las entradas y salidas de audio en el software Netbox RTC. – Alarma de nivel de señal bajo configurable para cualquier entrada y salida en el software Netbox RTC.

– 16 GPI físicos en 2 conectores DB15, con pin de alimentación +5V incluido. – 16 GPO físicos en 2 conectores DB15, con pin de alimentación +5V incluido. – 246 GPIO virtuales utilizables para realizar cualquiera de las siguientes funciones: – Transporte de señalización entre dispositivos. – Indicación de presencia de audio en cualquier entrada. – Indicación de ausencia de audio en cualquier salida. – Silenciado remoto de cualquier salida. – Activación y disparo de macros y salvos. – Los GPI y GPO físicos son GPIO estándar, mientras que los GPIO virtuales utilizan el protocolo propietario de AEQ. Los GPIO también pueden transportarse a través de la red IP entre dispositivos compatibles, permitiendo que un GPI controle GPOs en otros equipos. Esto es lo que llamamos «GPIO virtual».

– El NETBOX 32 AD MX dispone opcionalmente de fuente de alimentación redundante. En caso de que una de ellas deje de recibir corriente o falle, el sistema es alimentado por la otra sin interrupción del servicio. – El NETBOX 32 AD MX incluye dos puertos Ethernet configurables en modo «Daisy Chain», Primario/Secundario o Maestro/Esclavo. – Cuando se configura el modo de redundancia Primario/Secundario, el dispositivo utiliza el sistema de redundancia nativo de Dante, que permite la conmutación sin pérdida de muestras de audio.

– El NETBOX 32 AD MX también puede mezclar cualquiera de sus entradas en cualquier salida. Esto significa que cualquier conjunto de entradas puede mezclarse en cualquiera de las salidas. La ganancia de cada salida puede ajustarse individualmente. También pueden silenciarse.

– Formato de datos: tecnología Dante Audio over IP. Compatible con AES67. – Tecnología Plug-and-play: detección automática del hardware y enrutamiento de audio sencillo. – Sincronización precisa a nivel de muestra, incluso a través de varios switches. – Retardo muy bajo y determinista en toda la red. – Topología de red flexible y escalable, compatible con un gran número de transmisores y receptores de audio. – Compatible con una red integrada única para audio, vídeo, control y monitorización, con gestión QoS. – Utiliza infraestructura de red estándar de bajo coste. – Resolución de audio: 24 bits, 48 kHz. – Retardo: 1-2 ms (@ 48 kHz típico, según rendimiento y complejidad de la red). – 2 puertos Ethernet RJ45 por interfaz, 1000 BASE-T, con aislamiento por transformador, utilizables para redundancia o conexiones en daisy-chain. – Velocidad de transmisión: 100/1000 Mbps. – Longitud máxima de segmento: 100 m con cableado CAT5e o superior.

– El NETBOX 32 AD MX dispone de una función AGC (Control Automático de Ganancia) aplicable a cualquier entrada o salida AoIP sin limitaciones. Ajuste sencillo: solo es necesario especificar un nivel objetivo en dBFS.

– Refrigeración: Sistema de convección natural absolutamente silencioso, compatible con operación en estudio. – Dimensiones y peso: 44 × 482 × 361 mm (1,73″ × 19″ × 14,21″). 4,5 kg. – Alimentación: Fuente de alimentación interna (90 – 264 V AC, 47-63 Hz). Opcionalmente redundante. – Rango de temperatura: -10 a +45 °C (32 a 114 °F). – Instalación sencilla: NETBOX 32 AD MX es una unidad de rack de 19″ con altura 1U.
